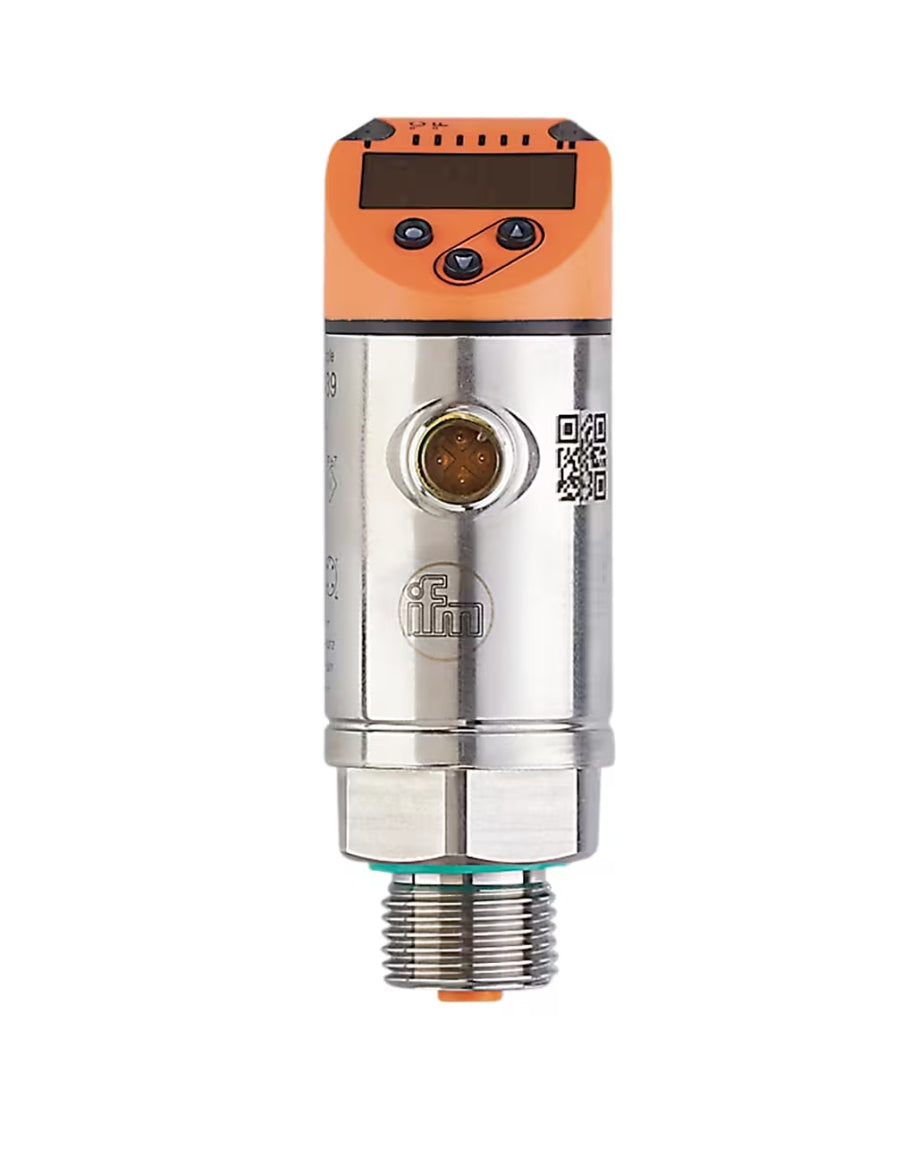

UNIDAD DE EVALUACIÓN DE TEMPERATURA IFM EFECTOR TR2439 PARA Pt100/Pt1000, CON PANTALLA E IO-LINK

El IFM efector TR2439 es una unidad electrónica de evaluación de temperatura con pantalla, diseñada para trabajar con elementos de medición Pt100 y Pt1000. Permite visualizar la temperatura localmente, configurar límites de conmutación y transmitir el valor medido a sistemas de automatización mediante una salida analógica o comunicación IO-Link.

Su pantalla alfanumérica de cuatro dígitos en rojo y verde facilita la lectura del proceso, mientras que sus botones de programación permiten ajustar los parámetros directamente en el equipo. Integra una salida digital configurable PNP/NPN y una salida analógica seleccionable de 4 a 20 mA o de 0 a 10 V.

Importante: el TR2439 es una unidad de evaluación, no una sonda con elemento de medición integrado. Para medir temperatura necesita un elemento Pt100 o Pt1000 compatible. El rango efectivo de trabajo depende también de la sonda utilizada.

CARACTERÍSTICAS PRINCIPALES

Evaluación de temperatura en un rango de −100 a +600 °C, sujeto a las características del elemento conectado.

Compatibilidad con elementos de medición Pt100 y Pt1000.

Pantalla alfanumérica de cuatro dígitos con indicación roja y verde.

Una salida digital PNP/NPN configurable como normalmente abierta o normalmente cerrada.

Una salida analógica configurable de 4 a 20 mA o de 0 a 10 V.

Comunicación IO-Link 1.1 para parametrización, transmisión de datos de proceso y diagnóstico.

Funciones ajustables de histéresis o ventana, retardo de conexión y desconexión, amortiguación y unidad de visualización.

Protecciones contra inversión de polaridad, cortocircuito y sobrecarga.

Carcasa con componentes de acero inoxidable, grado de protección IP67 y conector M12 con contactos chapados en oro.

ESPECIFICACIONES TÉCNICAS

• Marca: IFM efector.
• Modelo: TR2439.
• Designación técnica: TR-000KDBM12-MFPKG/US/.
• Tipo: unidad de evaluación con pantalla para sensores de temperatura.
• Elementos compatibles: Pt100 y Pt1000.
• Rango de evaluación: −100 a +600 °C.
• Rango equivalente: −148 a +1112 °F.
• Ajuste de fábrica indicado: −40 a +300 °C.
• Tensión de alimentación: 18 a 32 V CC.
• Consumo de corriente: inferior a 50 mA.
• Clase de protección eléctrica: III.
• Retardo al encendido: 1 segundo.
• Supervisión interna de funcionamiento, watchdog: integrada.
• Protección contra inversión de polaridad: sí.

SALIDAS Y CAPACIDAD ELÉCTRICA

• Número total de salidas: 2.
• Salidas digitales: 1.
•  Salidas analógicas: 1.
•  Diseño de la salida digital: PNP/NPN configurable.
• Función de conmutación: normalmente abierta o normalmente cerrada, configurable.
• Corriente permanente máxima de la salida de conmutación: 250 mA.
• Caída de tensión máxima de la salida de conmutación: 2.5 V CC.
• Salida analógica de corriente: 4 a 20 mA.
• Carga máxima para la salida de corriente: 500 Ω.
• Salida analógica de tensión: 0 a 10 V.
• Resistencia de carga mínima para la salida de tensión: 2000 Ω.
• Protección contra cortocircuito: sí, no enclavada.
• Protección contra sobrecarga: sí.

La salida analógica se configura para corriente o tensión; no son dos salidas analógicas independientes.

AJUSTES Y RESOLUCIÓN

• Punto de conmutación SP: −99.8 a +600 °C.
• Punto de desconmutación rP: −100 a +599.8 °C.
• Inicio de la escala analógica: −100 a +595 °C.
• Final de la escala analógica: −95 a +600 °C.
• Incrementos de ajuste: 0.1 °C o 0.1 °F.
• Resolución de la pantalla: 0.1 K, equivalente a un incremento de 0.1 °C.
•  Resolución de la salida de conmutación: 0.1 K.
• Resolución de la salida analógica de corriente: MS/4096.
• Resolución de la salida analógica de tensión: MS/3561.

MS corresponde al intervalo de medición configurado.

PRECISIÓN Y TIEMPO DE RESPUESTA

• Precisión del punto de conmutación: ±0.3 K más ±0.1 % de MS.
• Precisión de la salida analógica: ±0.3 K más ±0.1 % de MS.
• Precisión de la indicación: ±0.3 K más ±0.1 % de MS.
• Coeficiente de temperatura: 0.1 % del intervalo por cada 10 K de desviación respecto a la condición de referencia de 25 ±5 °C.
• Tiempo de respuesta de la unidad: 390 ms.
• Tiempo máximo de respuesta de la salida analógica: 390 ms.

Estas especificaciones corresponden a la unidad de evaluación. La precisión y el tiempo de respuesta del conjunto también dependen de la sonda y de su instalación.

COMUNICACIÓN IO-LINK

Interfaz: IO-Link. Revisión: 1.1. Tipo de transmisión: COM2. Velocidad de transmisión: 38.4 kBaud. Tiempo mínimo del ciclo de proceso: 2.3 ms. Funciones: identificación del dispositivo, transmisión de la variable de proceso y diagnóstico. DeviceID predeterminado: 584.

PANTALLA Y ELEMENTOS DE MANDO

Pantalla alfanumérica de cuatro dígitos, roja y verde. Dos LED verdes para indicación de unidad. LED amarillo para estado de conmutación. Botones para programación local.

Permite ajustar funciones de histéresis o ventana, lógica normalmente abierta o cerrada, retardos de conmutación, amortiguación, unidad de indicación y tipo de salida analógica.

CARACTERÍSTICAS MECÁNICAS

• Tipo de carcasa: tubular.
• Diámetro: 34 mm. Longitud: 104 mm.
• Peso: 200 g. Conexión de proceso: rosca exterior G 1/2.
• Conexión eléctrica: conector M12, codificación A, cuatro contactos chapados en oro.

Conexión de proceso: acero inoxidable 1.4305 / 303. Carcasa: acero inoxidable 1.4404 / 316L, PBT+PC-GF30 y PC. Materiales adicionales indicados: PEI y TPU. Junta tórica: FKM.

CONDICIONES DE OPERACIÓN

Temperatura ambiente: −25 a +80 °C. Temperatura de almacenamiento: −40 a +100 °C. Grado de protección: IP67. Resistencia a choques: 50 g durante 11 ms, conforme a DIN IEC 68-2-27. Resistencia a vibraciones: 20 g entre 10 y 2000 Hz, conforme a DIN EN 60068-2-6. Compatibilidad electromagnética: DIN EN 61000-6-3 y DIN EN 61000-6-2.

El rango de temperatura ambiente corresponde a la unidad electrónica y no debe confundirse con la temperatura que puede evaluar mediante la sonda.

APLICACIONES

Adecuado para supervisar temperatura en maquinaria, circuitos de calentamiento y enfriamiento, equipos de proceso y sistemas de automatización que utilicen elementos Pt100 o Pt1000 compatibles.

La salida digital permite generar una señal al alcanzar los límites configurados. La salida analógica facilita transmitir la temperatura a un PLC, indicador o sistema de adquisición compatible. La comunicación IO-Link permite integrar la medición, los parámetros y el diagnóstico en sistemas preparados para esta interfaz.

FICHA TÉCNICA

Consultar ficha técnica del IFM efector TR2439 en PDF

CONTENIDO DEL PAQUETE

1 unidad de evaluación de temperatura IFM efector TR2439 con pantalla.
