Temporizador multifunción Omron H3CR-A para control industrial
El Omron H3CR-A es un temporizador electrónico analógico multifunción, diseñado para controlar tiempos de operación y secuencias en sistemas de automatización industrial. Su formato compacto y sus selectores frontales permiten ajustar el tiempo y el modo de funcionamiento de manera práctica, sin necesidad de programación.
CARACTERÍSTICAS PRINCIPALES

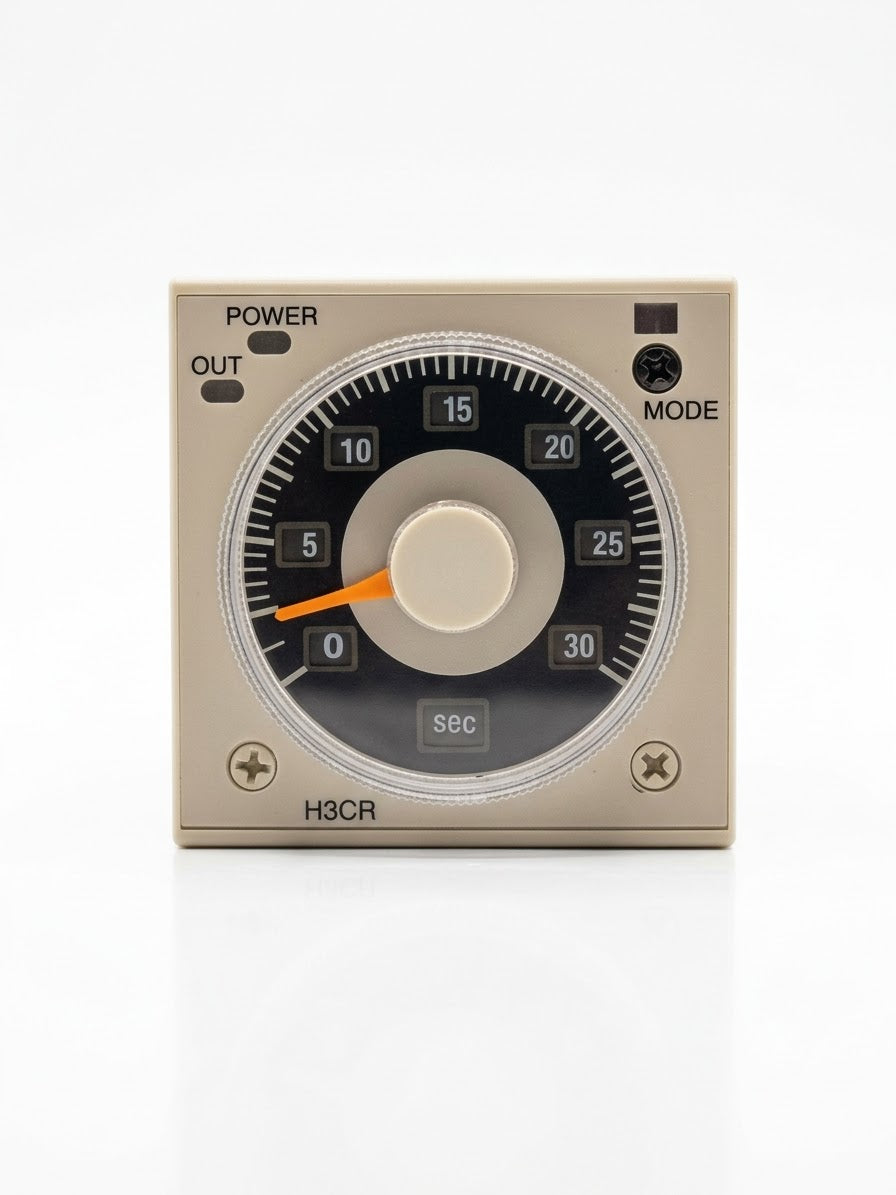

- Temporización ajustable: dispone de una perilla frontal para establecer el tiempo de trabajo, junto con selectores de escala y unidad de tiempo.
- Funcionamiento multifunción: permite configurar diferentes secuencias de temporización para adaptarse a distintas aplicaciones de control.
- Lectura visual: incorpora indicadores de alimentación y estado de salida, que ayudan a identificar su funcionamiento durante la operación.
- Formato industrial compacto: pertenece a la familia de temporizadores de formato frontal de 48 × 48 mm, adecuado para integración en tableros de control.
- Conexión mediante base: facilita el montaje y la sustitución del equipo utilizando una base compatible con la disposición de terminales del modelo.
MODOS DE FUNCIONAMIENTO
La familia H3CR-A incluye funciones como retardo a la conexión, operación cíclica con inicio en estado apagado o encendido, intervalo y otras secuencias controladas por señal.
APLICACIONES
Adecuado para el control de tiempos en maquinaria industrial, secuencias de arranque, ciclos de operación y descanso, sistemas de empaque y circuitos de mando de bombas, ventiladores y transportadores.
ESPECIFICACIONES Y COMPATIBILIDAD
- Marca: Omron.
- Modelo de referencia: H3CR-A.
- Tipo: temporizador electrónico analógico multifunción.
- Ajuste: mediante perilla y selectores frontales.
- Formato frontal: 48 × 48 mm.
- Salida: contactos de relevador; la configuración depende de la variante.
- Alimentación: debe verificarse en la etiqueta del equipo.
- Rango de temporización: depende de la versión y de las escalas seleccionadas.
- Terminales y base: deben corresponder al modelo completo.
Características principales
- Tipo: Temporizador analógico de estado sólido (tamaño 1/16 DIN, 48x48 mm).

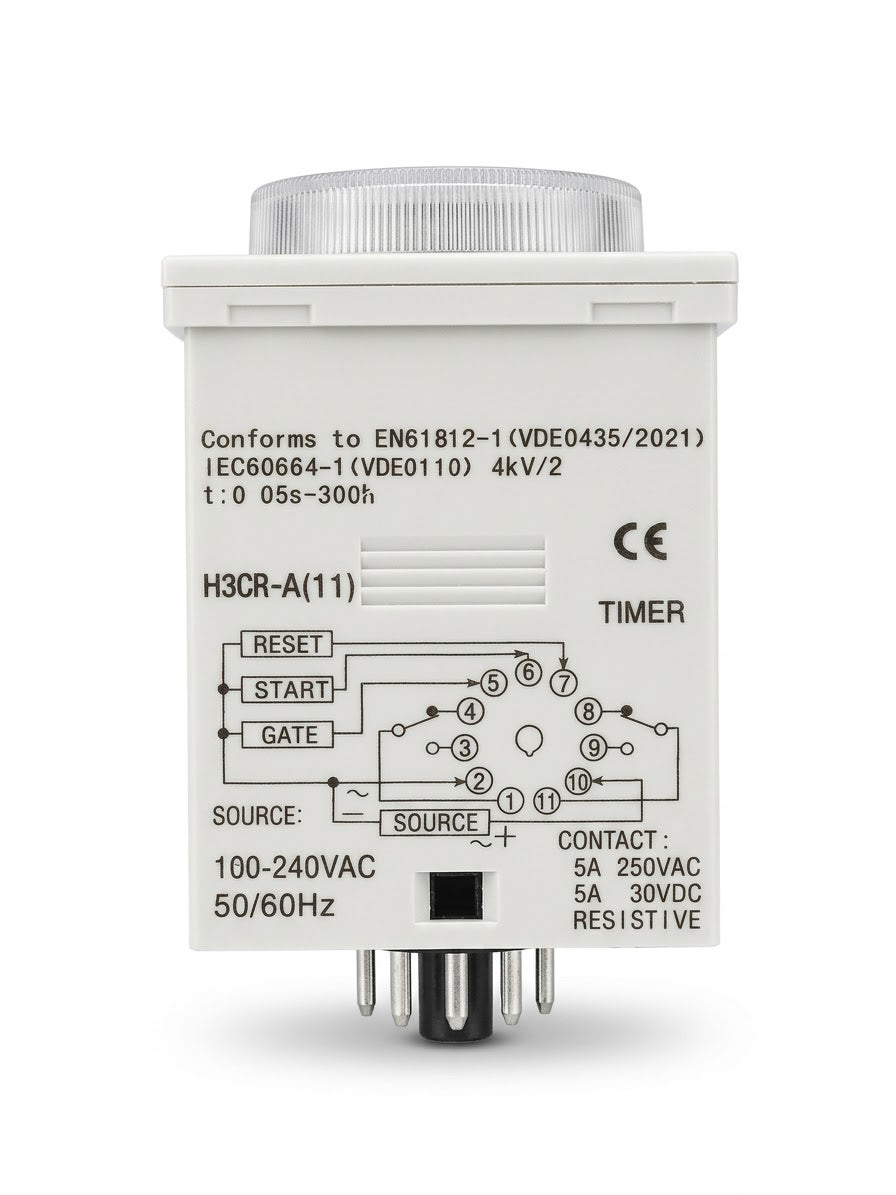

- Pines: Disponible en versiones de 8 pines (H3CR-A8) o 11 pines (H3CR-A).
- Rango de tiempo: De 0.05 segundos a 300 horas (según el modelo y configuración).
- Alimentación: Múltiples rangos disponibles, comúnmente 100-240 VCA / 100-125 VCC o 24-48 VCA/CC.
- Salida: Relevador DPDT (5 A a 250 VCA) o salida de transistor.
DOCUMENTACIÓN TÉCNICA
Descargar ficha técnica Omron H3CR (PDF)
CONTENIDO DEL PAQUETE
1 temporizador Omron H3CR-A.
La base de conexión y los accesorios de montaje deben indicarse como incluidos únicamente si forman parte de la presentación de venta.
