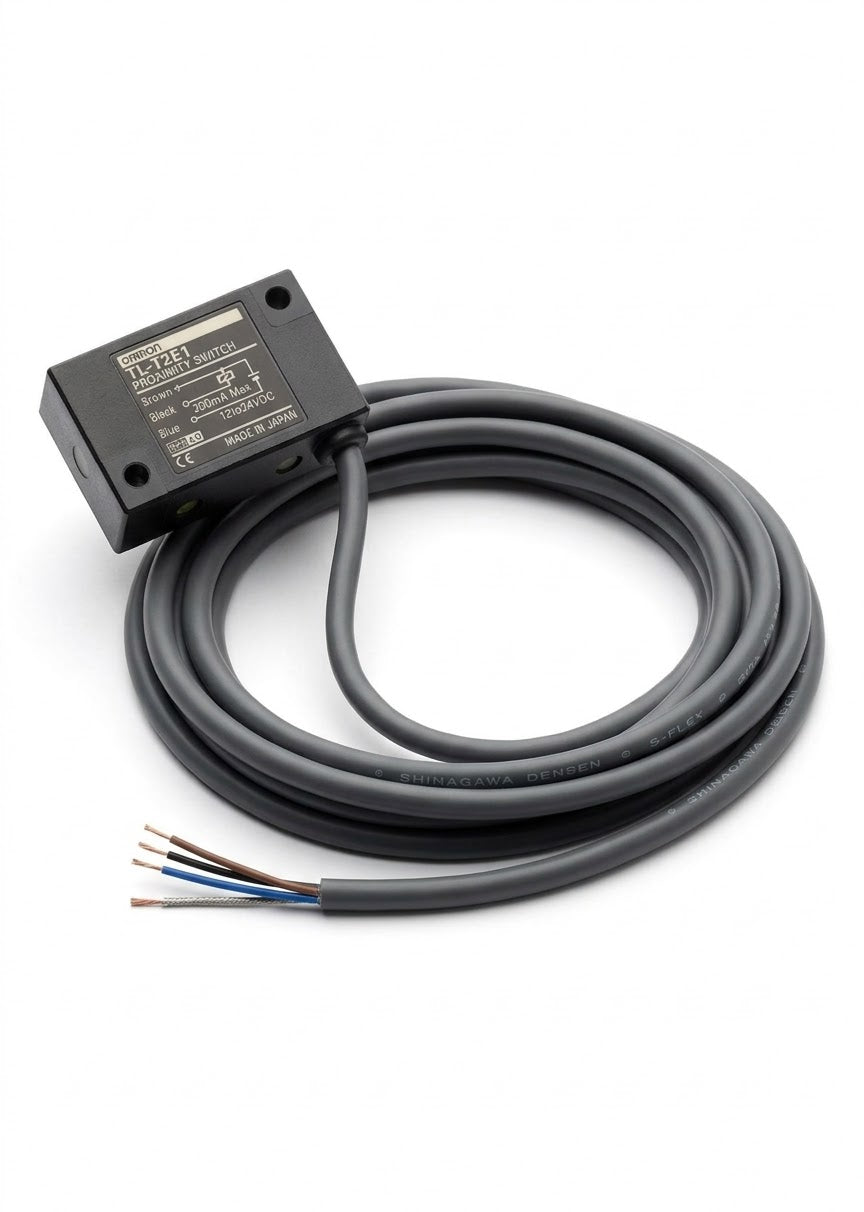

Sensor inductivo OMRON TL-T2E1 2 mm NPN normalmente abierto

DESCRIPCIÓN DEL PRODUCTO

El OMRON TL-T2E1 es un sensor de proximidad inductivo de diseño miniatura y perfil delgado, desarrollado para detectar piezas metálicas sin contacto físico. Su formato compacto facilita la integración en maquinaria y mecanismos con espacio limitado, especialmente para detección de levas, topes metálicos y confirmación de posición.

Ofrece una distancia nominal de detección de 2 mm y construcción blindada. Su salida NPN normalmente abierta, de 3 hilos y alimentación en corriente continua, permite conectarlo a entradas de PLC y equipos de control compatibles.

Al aproximarse un objeto metálico al área de detección, el sensor activa su salida. Al trabajar sin contacto con la pieza, evita el desgaste mecánico propio de los dispositivos de accionamiento por contacto.

La carcasa incorpora cuatro orificios de fijación, dos para montaje lateral y dos para montaje posterior, lo que brinda flexibilidad al instalarlo. Su frecuencia de respuesta de 800 Hz permite utilizarlo en aplicaciones de detección repetitiva y generación de señales de posición.

ESPECIFICACIONES TÉCNICAS

• Marca: OMRON.
• Modelo: TL-T2E1.
• Serie: TL-T.
• Tipo: sensor de proximidad inductivo.
• Diseño: rectangular, miniatura y de perfil delgado.
• Construcción: blindada.
• Distancia nominal de detección: 2 mm ±10 %.
• Rango de ajuste con objeto estándar: de 0 a 1.6 mm.
• Objeto estándar: hierro de 12 × 12 × 1 mm.
• Material detectable: metales magnéticos; el alcance disminuye con metales no magnéticos.
• Salida: NPN, 3 hilos.
• Modo de operación: normalmente abierto, NO.
• Comportamiento de salida: nivel bajo y carga activada al aproximarse el objeto.
• Alimentación nominal: de 12 a 24 VCC.
• Rango de tensión de operación: de 10 a 30 VCC.
• Rizado de alimentación permitido: 20 % máximo, pico a pico.
• Consumo de corriente: 15 mA máximo a 24 VCC.
• Capacidad de salida: 100 mA máximo a 12 VCC y 200 mA máximo a 24 VCC.
• Tensión residual: 1 V máximo con carga de 100 mA y cable de 2 m.
• Frecuencia de respuesta: 800 Hz.
• Histéresis: 10 % máximo de la distancia de detección.
• Protecciones eléctricas: conexión invertida y supresión de sobretensiones.
• Grado de protección: IP67 conforme a IEC.
• Temperatura de operación: de −25 a +70 °C, sin congelación.
• Humedad de operación: de 35 a 95 %.
• Material de la carcasa: resina ABS resistente al calor.
• Material de la superficie sensora: resina ABS resistente al calor.
• Resistencia de aislamiento: 50 MΩ mínimo a 500 VCC entre carcasa y partes conductoras.
• Rigidez dieléctrica: 1,000 VCA a 50/60 Hz durante 1 minuto entre carcasa y partes conductoras.
• Resistencia a vibraciones: de 10 a 55 Hz, amplitud doble de 1.5 mm, durante 2 horas en cada eje X, Y y Z.
• Peso de referencia: aproximadamente 70 g con cable de 2 m.

APLICACIONES

Adecuado para detección de levas y topes metálicos, confirmación de posición en mecanismos, supervisión de presencia de piezas y generación de pulsos en sistemas de automatización.

Su perfil delgado resulta útil en ensambles compactos donde un sensor cilíndrico puede ser difícil de instalar. La fijación lateral o posterior permite adaptar el montaje a la estructura de la máquina.

FICHA TÉCNICA

Consultar ficha técnica OMRON TL-T en PDF

CONTENIDO DEL PAQUETE

1 sensor de proximidad inductivo OMRON TL-T2E1.

La longitud del cable y los accesorios incluidos deben confirmarse con la presentación disponible.
