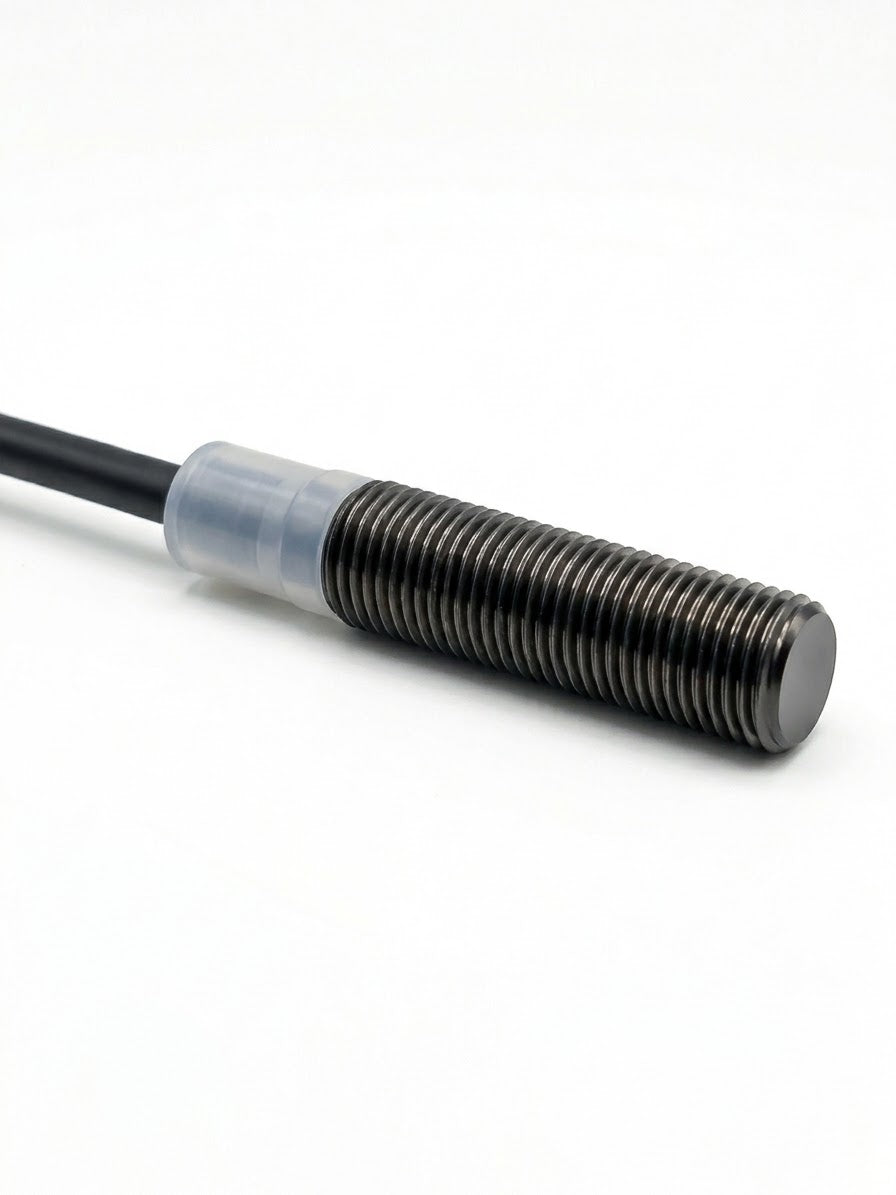

Sensor inductivo Omron E2E-X1R5F1 | M8, PNP NA, alcance 1.5 mm

$ 2,772.00

SENSOR INDUCTIVO OMRON E2E-X1R5F1, M8, PNP NORMALMENTE ABIERTO

El Omron E2E-X1R5F1 es un sensor de proximidad inductivo diseñado para detectar objetos metálicos sin contacto físico. Cuenta con cuerpo cilíndrico roscado M8, construcción blindada para montaje enrasado y una distancia nominal de detección de 1.5 mm.

Su salida PNP de tres hilos, normalmente abierta (NA), se activa cuando un objeto metálico entra en la zona de detección. Es adecuado para supervisar presencia y posición de piezas en maquinaria, mecanismos y sistemas de automatización industrial, sin necesidad de que la pieza toque el sensor.

FUNCIONAMIENTO Y BENEFICIOS

Detecta principalmente metales ferrosos. También puede detectar metales no ferrosos, aunque la distancia de detección disminuye según el material y las dimensiones del objeto.

Su formato M8 facilita la integración en espacios reducidos. La carcasa de acero inoxidable SUS303 y el cable estándar de PVC resistente al aceite permiten utilizarlo en aplicaciones industriales compatibles con las condiciones indicadas por el fabricante.

Cuenta con un indicador rojo de operación que facilita comprobar visualmente el estado de detección durante la instalación y el mantenimiento.

CARACTERÍSTICAS PRINCIPALES

Marca: Omron.
Serie: E2E.
Modelo: E2E-X1R5F1.
Tipo de sensor: proximidad inductivo.
Formato: cilíndrico roscado M8.
Construcción: blindada, para montaje enrasado.
Distancia nominal de detección: 1.5 mm ±10 %.
Distancia de ajuste recomendada: 0 a 1.2 mm.
Objeto detectable: metal ferroso; alcance reducido con metales no ferrosos.
Objeto estándar de referencia: hierro de 8 × 8 × 1 mm.
Histéresis: máximo 10 % de la distancia de detección.
Frecuencia de respuesta: 2 kHz, bajo las condiciones de prueba del fabricante.

DATOS ELÉCTRICOS

Alimentación nominal: 12–24 V DC.
Rango de tensión de operación: 10–30 V DC.
Rizado permitido de alimentación: máximo 10 % pico a pico.
Tipo de salida: PNP de tres hilos.
Modo de operación: normalmente abierto, NA/NO.
Consumo de corriente: máximo 13 mA.
Corriente máxima de carga: 200 mA, sujeta a reducción por temperatura.
Tensión residual: máximo 2 V, con corriente de carga de 200 mA y cable de 2 m.
Indicador de operación: LED rojo.

PROTECCIONES INTEGRADAS

Protección contra cortocircuito de la carga.
Supresión de sobretensiones transitorias.
Protección contra inversión de polaridad.

CONSTRUCCIÓN Y CONEXIÓN

Material de la carcasa: acero inoxidable SUS303.
Material de la superficie de detección: PBT.
Material de las tuercas de fijación: latón niquelado.
Material de la arandela dentada: hierro zincado.
Conexión: cable integrado de tres hilos.
Cable estándar de la serie: PVC resistente al aceite.
Longitud estándar indicada en el catálogo: 2 m.

La longitud del cable debe comprobarse en la referencia completa o en la pieza disponible, ya que el código E2E-X1R5F1 no incluye el sufijo de longitud.

RESISTENCIA ELÉCTRICA Y MECÁNICA

Resistencia de aislamiento: mínimo 50 MΩ a 500 V DC, entre las partes conductoras y la carcasa.
Rigidez dieléctrica: 1,000 V AC a 50/60 Hz durante 1 minuto, entre las partes conductoras y la carcasa.
Resistencia a vibración: 10–55 Hz, con doble amplitud de 1.5 mm durante 2 horas en cada eje X, Y y Z.
Resistencia a impactos para el modelo M8: 500 m/s², 10 veces en cada eje X, Y y Z.

APLICACIONES

Adecuado para detección de presencia de piezas metálicas, supervisión de posición de mecanismos, conteo de elementos metálicos y confirmación de llegada en equipos automatizados.

Por ejemplo, puede instalarse junto a una pieza móvil metálica para generar una señal al alcanzar una posición determinada. Su salida PNP permite conectarlo a entradas de control compatibles, respetando el esquema eléctrico y los límites de carga.
