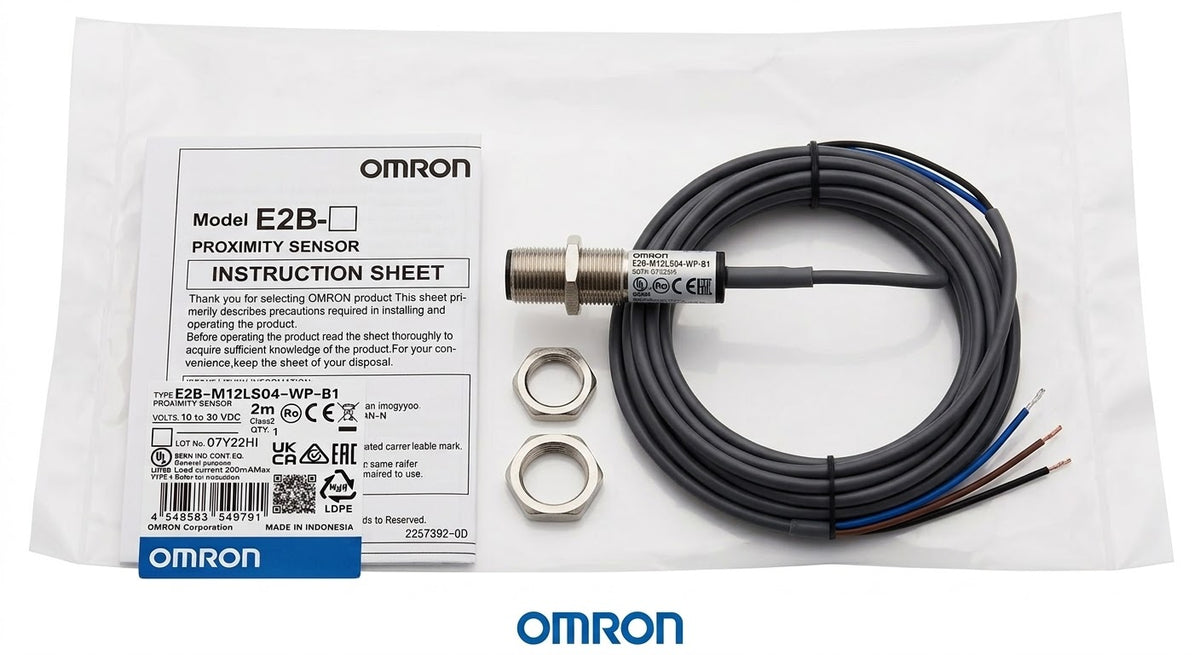

Sensor inductivo OMRON E2B-M12LS04-WP-B1 | M12 PNP NO de 4 mm

OMRON E2B-M12LS04-WP-B1 | Sensor inductivo M12, PNP NO, 4 mm

El OMRON E2B-M12LS04-WP-B1 es un sensor de proximidad inductivo diseñado para detectar objetos metálicos sin contacto físico. Su cuerpo cilíndrico largo con rosca M12 permite instalarlo y ajustar su posición en maquinaria, estaciones de ensamble y sistemas de automatización industrial.

Cuenta con una distancia nominal de detección de 4 mm y salida PNP normalmente abierta (NO). Al detectar una pieza metálica dentro de su zona de operación, activa la salida para entregar una señal al circuito de control compatible.

Su carcasa de latón niquelado, protección IP67 e indicador LED amarillo visible en 360° facilitan su integración y la supervisión del estado de detección. Al operar sin contacto, evita el desgaste asociado con los mecanismos de accionamiento mecánico.

ESPECIFICACIONES TÉCNICAS

• Marca: OMRON.
• Modelo: E2B-M12LS04-WP-B1.
• Serie: E2B.
• Tecnología: proximidad inductiva.
• Formato: cilíndrico roscado M12, cuerpo largo.
• Configuración: blindado, sujeto a las restricciones de montaje del fabricante.
• Distancia nominal de detección: 4 mm ±10 %.
• Distancia de ajuste: de 0 a 3.2 mm.
• Histéresis: máximo 10 % de la distancia de detección.
• Objeto detectable: metal ferroso; la distancia disminuye con metales no ferrosos.
• Objeto patrón: acero dulce ST37 de 12 × 12 × 1 mm.
• Alimentación: 10 a 30 VCC, incluido un rizado máximo de 10 % pico a pico.
• Consumo de corriente: máximo 10 mA.
• Salida: PNP de colector abierto.
• Funcionamiento: normalmente abierto (NO).
• Corriente máxima de carga: 200 mA.
• Tensión residual: máximo 2 V con carga de 200 mA y cable de 2 m.
• Frecuencia de respuesta: 1,000 Hz, valor promedio bajo las condiciones de ensayo del fabricante.
• Indicador: LED amarillo de operación, visible en 360°.
• Protección: IP67 conforme a IEC 60529.
• Temperatura de operación y almacenamiento: −25 a +70 °C, sin congelación ni condensación.
• Humedad ambiente: 35 a 95 %.
• Carcasa: latón niquelado.
• Cara sensora: PBT.
• Conexión: cable integrado de PVC de 4 mm de diámetro.
• Longitud del cable: disponible en versiones de 2 y 5 m; confirmar el sufijo de la unidad ofrecida.

PROTECCIONES INTEGRADAS

Incorpora protección contra inversión de polaridad en la alimentación y la salida, supresión de sobretensiones y protección contra cortocircuito.

APLICACIONES

Adecuado para detectar presencia de piezas metálicas, confirmar posiciones de mecanismos y generar señales de conteo en líneas de producción. Puede integrarse en estaciones de ensamble, dispositivos de sujeción y sistemas de alimentación de componentes, siempre que el control sea compatible con una salida PNP.

RECOMENDACIONES DE INSTALACIÓN

Utiliza la distancia de ajuste de 0 a 3.2 mm como referencia para posicionar el objeto, en lugar de trabajar al límite nominal de 4 mm. El material, tamaño y espesor de la pieza pueden modificar la distancia efectiva.

Aunque es un modelo blindado, deben respetarse las restricciones por metal circundante indicadas en la ficha técnica. Antes de sustituir otro sensor, verifica la salida PNP, la alimentación, las dimensiones y la longitud del cable.

FICHA TÉCNICA

Consultar ficha técnica OMRON E2B en PDF

CONTENIDO DEL PAQUETE

1 sensor de proximidad inductivo OMRON E2B-M12LS04-WP-B1 con cable integrado.
