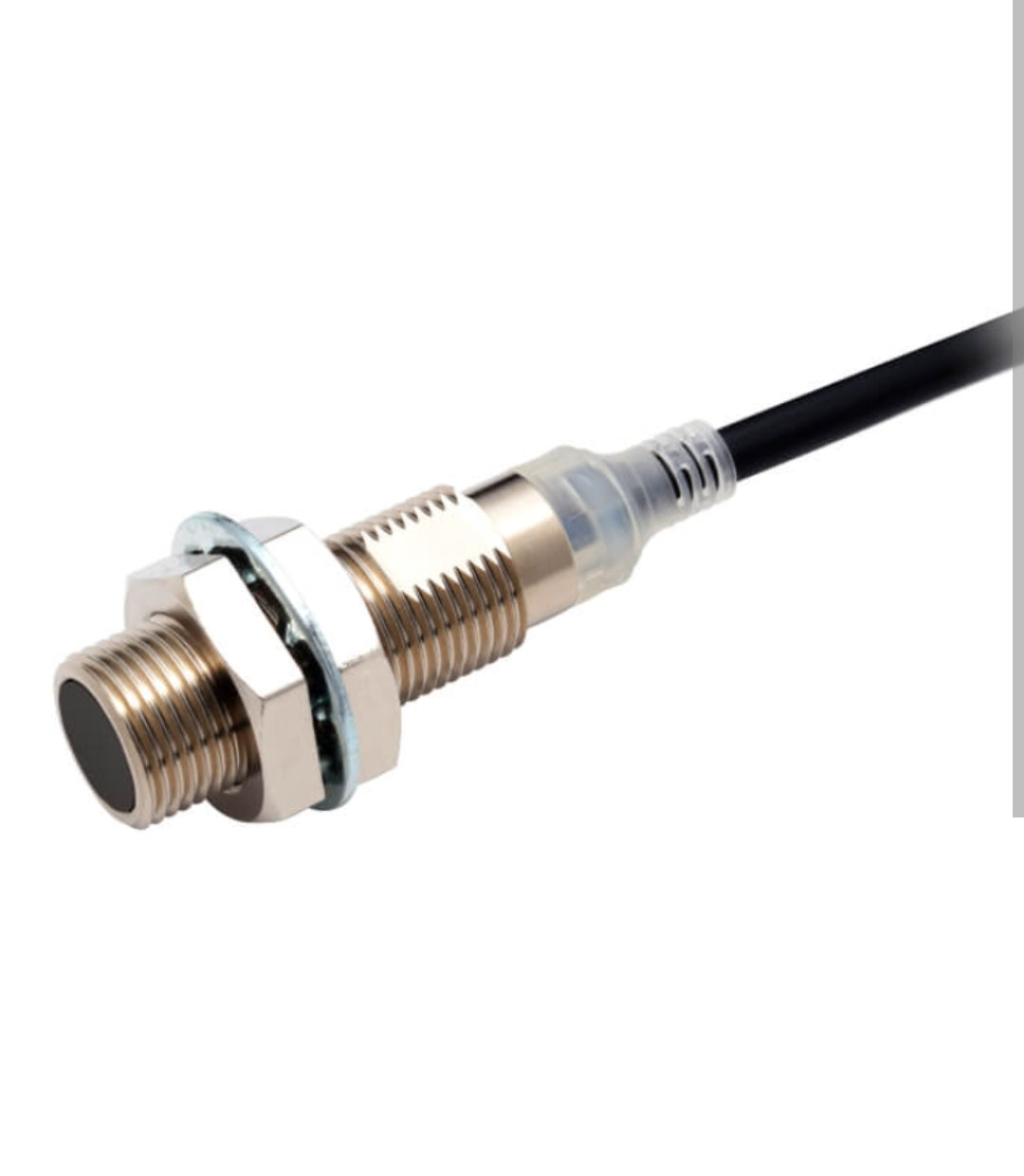

Sensor inductivo OMRON E2A-M12KS04-WP-C1 M12, 4 mm, NPN NA

SENSOR DE PROXIMIDAD INDUCTIVO OMRON E2A-M12KS04-WP-C1, 4 MM, NPN NA

El OMRON E2A-M12KS04-WP-C1 es un sensor inductivo diseñado para detectar objetos metálicos sin contacto físico en sistemas de automatización industrial. Su distancia nominal de detección de 4 mm permite identificar la presencia o posición de piezas sin que estas tengan que tocar la cara del sensor.

Cuenta con cuerpo cilíndrico corto de latón niquelado, rosca M12 y construcción blindada. Su salida NPN de colector abierto, normalmente abierta, permite integrarlo a entradas de control compatibles en maquinaria, tableros y sistemas automatizados.

CARACTERÍSTICAS PRINCIPALES

• Detección sin contacto para supervisar el paso y posicionamiento de piezas metálicas sin accionamiento mecánico.
• Construcción blindada para montaje al ras en metal, respetando las condiciones de instalación del fabricante.
• Salida NPN normalmente abierta: se activa cuando un objeto metálico entra en la zona de detección.
• Indicador LED amarillo para comprobar visualmente el estado de operación.
• Conexión precableada con cable de PVC de tres conductores. La versión estándar del catálogo lleva el sufijo 2M, correspondiente a 2 metros de cable.

ESPECIFICACIONES DE DETECCIÓN

• Marca: OMRON.
• Serie: E2A.
• Modelo: E2A-M12KS04-WP-C1.
• Principio de detección: inductivo.
• Distancia nominal de detección: 4 mm ±10 %.
• Distancia de ajuste especificada: 0 a 3.2 mm.
• Histéresis: máximo 10 % de la distancia de detección.
• Frecuencia de respuesta: 1,000 Hz bajo las condiciones de prueba del fabricante.
• Objeto de referencia: acero dulce ST37 de 12 × 12 × 1 mm.
• Material detectable: metales ferrosos; la distancia disminuye con metales no ferrosos.

ESPECIFICACIONES ELÉCTRICAS

• Alimentación nominal: 12 a 24 V CC.
• Rango de tensión de operación: 10 a 32 V CC.
• Rizado admisible: máximo 10 % pico a pico.
• Consumo de corriente: máximo 10 mA.
• Configuración: tres hilos de corriente continua.
• Tipo de salida: NPN de colector abierto.
• Modo de operación: normalmente abierto, NA/NO.
• Corriente máxima de carga: 200 mA, con las restricciones de temperatura y alimentación indicadas por el fabricante.
• Tensión residual: máximo 2 V con carga de 200 mA y cable de 2 m.
• Protecciones: inversión de polaridad de alimentación y salida, supresión de sobretensiones y cortocircuito.

El fabricante limita la corriente de carga a 100 mA cuando se opera entre −40 y −25 °C con una alimentación de 30 a 32 V CC.

CONSTRUCCIÓN Y DIMENSIONES

• Formato: cilíndrico de cuerpo corto.
• Montaje: blindado, al ras.
• Rosca: M12 × 1.
• Longitud roscada: 34 mm.
• Longitud total del cuerpo según plano: 50.3 mm, sin incluir el cable.
• Material de la carcasa: latón niquelado.
• Material de la cara sensora: PBT.
• Recubrimiento del cable: PVC.
• Cable estándar: tres conductores, diámetro exterior de 4 mm y sección de conductor de 0.3 mm².
• Longitud estándar de cable: 2 m en la referencia terminada en 2M. Verifique el sufijo de la unidad disponible.

CONDICIONES AMBIENTALES

• Grado de protección: IP67 conforme a IEC 60529.
• Temperatura de operación: −40 a +70 °C.
• Temperatura de almacenamiento: −40 a +85 °C.
• Humedad de operación y almacenamiento: 35 a 95 %, sin congelación ni condensación.
• Resistencia de aislamiento: mínimo 50 MΩ a 500 V CC entre partes conductoras y carcasa.
• Rigidez dieléctrica: 1,000 V CA a 50/60 Hz durante un minuto entre partes conductoras y carcasa.

CONEXIÓN ELÉCTRICA

• Marrón: positivo de alimentación, +V.
• Azul: negativo de alimentación, 0 V.
• Negro: salida de señal NPN.

La carga o entrada de control compatible se conecta entre el positivo de alimentación y la salida negra. Verifique que la entrada del PLC o controlador sea compatible con salida NPN antes de conectarlo.

APLICACIONES Y RECOMENDACIONES

Adecuado para detección de presencia de piezas metálicas, conteo de componentes, confirmación de posición y supervisión de mecanismos en líneas de producción y maquinaria automatizada.

La distancia real de detección depende del material, tamaño y geometría del objeto. Para una instalación estable, utilice el rango de ajuste de 0 a 3.2 mm en lugar de diseñar el montaje justo al límite nominal de 4 mm.

FICHA TÉCNICA

Consultar ficha técnica OMRON E2A en PDF

CONTENIDO DEL PAQUETE

1 sensor de proximidad inductivo OMRON E2A-M12KS04-WP-C1 con cable integrado. La longitud de cable de 2 metros corresponde a la versión con sufijo 2M; confirme la referencia completa de la unidad disponible.
