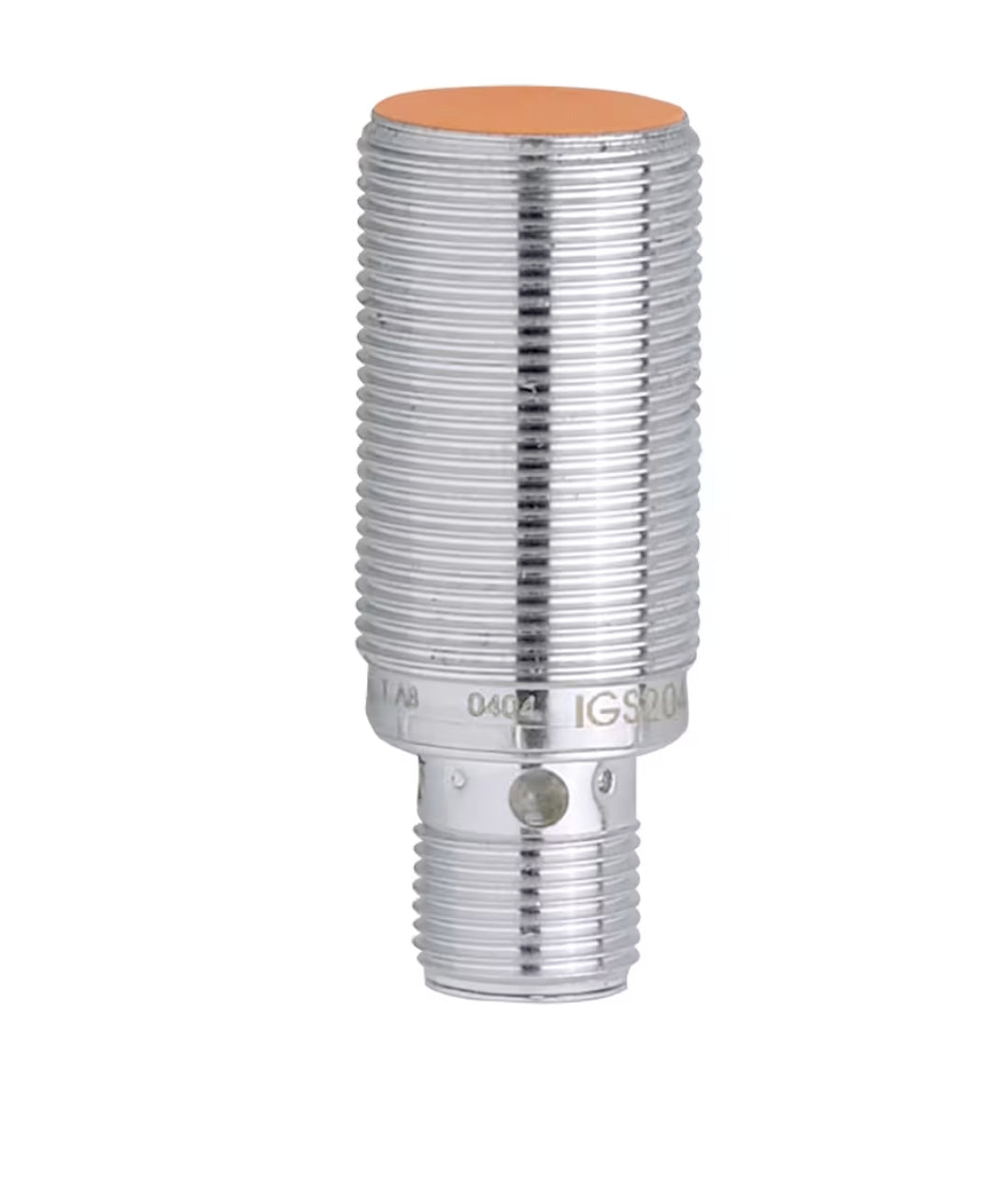

SENSOR INDUCTIVO IFM IGS204, PNP NA, M18, ALCANCE DE 8 MM

El sensor inductivo IFM IGS204 está diseñado para detectar objetos metálicos sin contacto en aplicaciones de automatización y control industrial. Su alcance nominal de 8 mm permite supervisar la presencia y posición de piezas metálicas sin necesidad de contacto mecánico.

Cuenta con salida PNP normalmente abierta (NA), alimentación de 10 a 30 V CC y cuerpo roscado M18 × 1 de 45 mm de longitud. Su diseño para montaje enrasado facilita la integración en maquinaria, mientras que su conector M12 de 3 contactos permite una conexión desmontable para las tareas de instalación y mantenimiento.

CARACTERÍSTICAS PRINCIPALES

Detección inductiva de objetos metálicos sin contacto físico, evitando el desgaste asociado con dispositivos de accionamiento mecánico.

Alcance de detección aumentado de 8 mm, con una distancia de trabajo especificada de 0 a 6.48 mm.

Salida PNP normalmente abierta para integración con entradas de control compatibles.

Protección contra inversión de polaridad, cortocircuito y sobrecarga.

Indicación del estado de conmutación mediante cuatro LED amarillos.

Carcasa de latón con recubrimiento de bronce blanco, grado de protección IP67 y contactos del conector chapados en oro.

ESPECIFICACIONES TÉCNICAS

• Marca: IFM.
• Modelo: IGS204.
• Designación técnica: IGB3008BBPKG/US-104.
• Tipo: sensor de proximidad inductivo.
• Aplicación: detección de objetos metálicos.
• Diseño eléctrico: PNP.
• Función de salida: normalmente abierta (NA).
• Tensión de alimentación: 10 a 30 V CC.
• Consumo de corriente: inferior a 10 mA.
• Corriente permanente máxima de la salida: 100 mA.
• Caída de tensión máxima de la salida: 2.5 V CC.
• Frecuencia de conmutación: 400 Hz.
• Distancia nominal de detección: 8 mm.
• Distancia real de detección (Sr): 8 mm ±10 %.
• Distancia de trabajo especificada: 0 a 6.48 mm.
• Histéresis: 3 a 15 % de Sr.
• Deriva del punto de conmutación: −10 a +10 % de Sr.
• Tipo de montaje: enrasado.
• Tipo de carcasa: cilíndrica roscada.
• Rosca: M18 × 1. Longitud: 45 mm.
• Conexión eléctrica: conector M12, codificación A, 3 contactos chapados en oro.
• Temperatura ambiente de operación: −25 a +70 °C.
• Grado de protección: IP67. Clase de protección eléctrica: II.
• Indicación de conmutación: 4 LED amarillos.
• Peso: 42.7 g. Protección contra inversión de polaridad: sí.
•  Protección contra cortocircuito: sí.
• Protección contra sobrecarga: sí.

MATERIALES DE FABRICACIÓN

Carcasa: latón con recubrimiento de bronce blanco. Superficie de detección: PBT color naranja. Ventana de los indicadores LED: PEI. Contratuercas: latón con recubrimiento de bronce blanco. Contactos del conector: chapados en oro.

APLICACIONES

Adecuado para detectar presencia y posición de piezas metálicas en líneas de producción, transportadores, estaciones de ensamble y mecanismos automatizados.

Puede utilizarse para supervisar el paso de componentes metálicos y detectar posiciones de elementos de maquinaria, siempre que se respeten las condiciones de montaje, alcance y compatibilidad eléctrica indicadas por el fabricante.

FICHA TÉCNICA

Consultar ficha técnica del sensor IFM IGS204 en PDF

CONTENIDO DEL PAQUETE

1 sensor inductivo IFM IGS204. 2 contratuercas de fijación.
