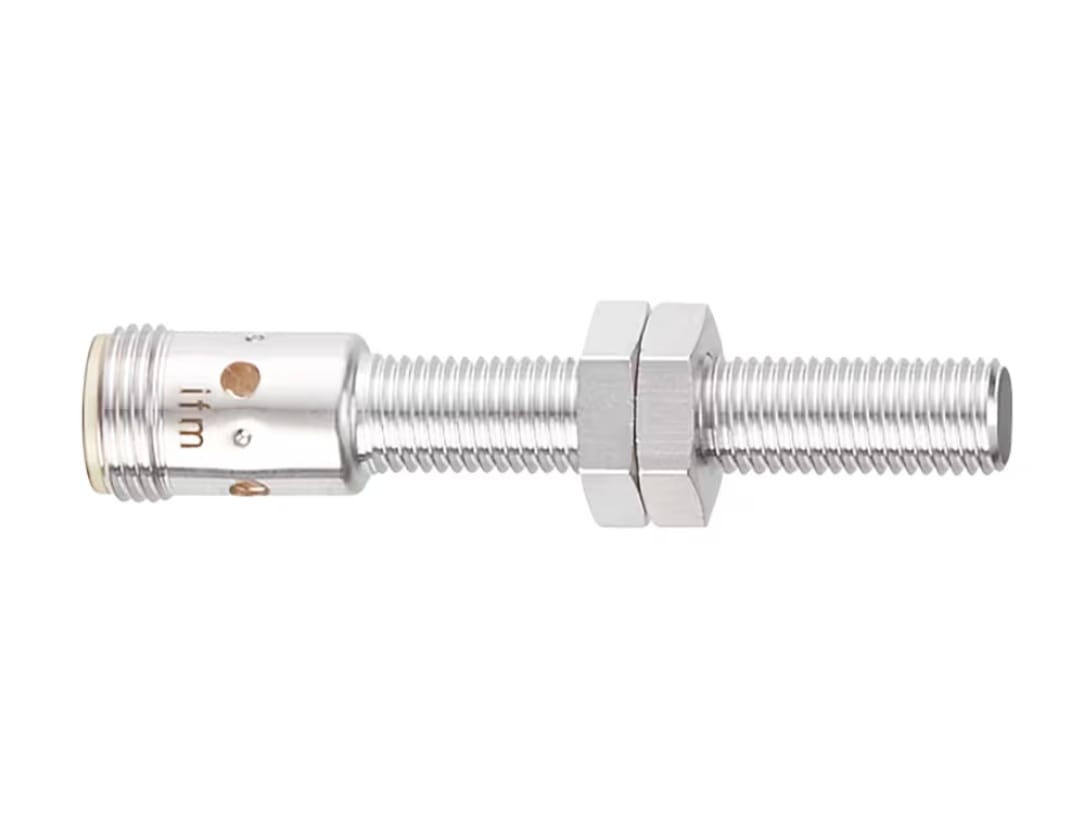

El sensor inductivo IFM IE5318 está diseñado para detectar objetos metálicos sin contacto en aplicaciones de automatización y control industrial. Su cuerpo roscado M8 y su diseño compacto permiten instalarlo en maquinaria y equipos donde el espacio es reducido.
Cuenta con una distancia nominal de detección de 2 mm, salida PNP normalmente abierta (NA) y alimentación de 10 a 30 V CC. Su montaje enrasado facilita la integración en estructuras metálicas, mientras que su conector M12 de 3 contactos permite una conexión desmontable para facilitar las tareas de instalación y mantenimiento.
CARACTERÍSTICAS PRINCIPALES
Detecta piezas metálicas sin contacto físico y sin necesidad de accionar mecánicamente el sensor. Incorpora protección contra inversión de polaridad, cortocircuito y sobrecarga.
Sus indicadores LED amarillos, distribuidos en una disposición de 4 × 90°, permiten visualizar el estado de conmutación desde diferentes ángulos. Su carcasa de latón con recubrimiento de bronce blanco y su grado de protección IP67 permiten utilizarlo en entornos industriales dentro de las condiciones de operación indicadas por el fabricante.
ESPECIFICACIONES TÉCNICAS
- Marca: IFM. Modelo: IE5318.
- Designación técnica: IEK3002BBPKG/OELVER/US-104.
- Tipo de sensor: proximidad inductivo.
- Objetos detectables: metálicos.
- Tipo de salida: PNP.
- Función de salida: normalmente abierta (NA).
- Tensión de alimentación: 10 a 30 V CC.
- Consumo de corriente: inferior a 10 mA.
- Corriente máxima de salida: 100 mA.
- Caída de tensión máxima en la salida: 1.6 V CC.
- Frecuencia de conmutación: 800 Hz.
- Distancia nominal de detección: 2 mm.
- Distancia real de detección: 2 mm ±10 %.
- Distancia de trabajo especificada: 0 a 1.62 mm.
- Histéresis: 1 a 20 % de Sr.
- Deriva del punto de conmutación: −10 a +10 % de Sr.
- Tipo de montaje: enrasado. Rosca del cuerpo: M8 × 1.
- Longitud del cuerpo: 60 mm.
- Conexión eléctrica: conector M12, codificación A, 3 contactos.
- Temperatura ambiente de operación: −25 a +70 °C.
- Grado de protección: IP67. Clase de protección eléctrica: III.
- Peso: 23.2 g.
- Indicación de conmutación: LED amarillo, disposición de 4 × 90°.
- Protecciones eléctricas: inversión de polaridad, cortocircuito y sobrecarga.
MATERIALES DE FABRICACIÓN
Carcasa y contratuercas de latón con recubrimiento de bronce blanco. Superficie de detección de LCP color naranja y ventana del indicador LED de PEI.
APLICACIONES
Adecuado para detectar presencia y posición de piezas metálicas en maquinaria industrial, mecanismos automatizados, dispositivos de ensamble y sistemas de transporte.
Su formato compacto permite integrarlo en puntos de instalación con espacio limitado, mientras que la detección sin contacto evita el desgaste asociado con el accionamiento mecánico.
FICHA TÉCNICA
CONTENIDO DEL PAQUETE
1 sensor inductivo IFM IE5318. 2 contratuercas de fijación.
