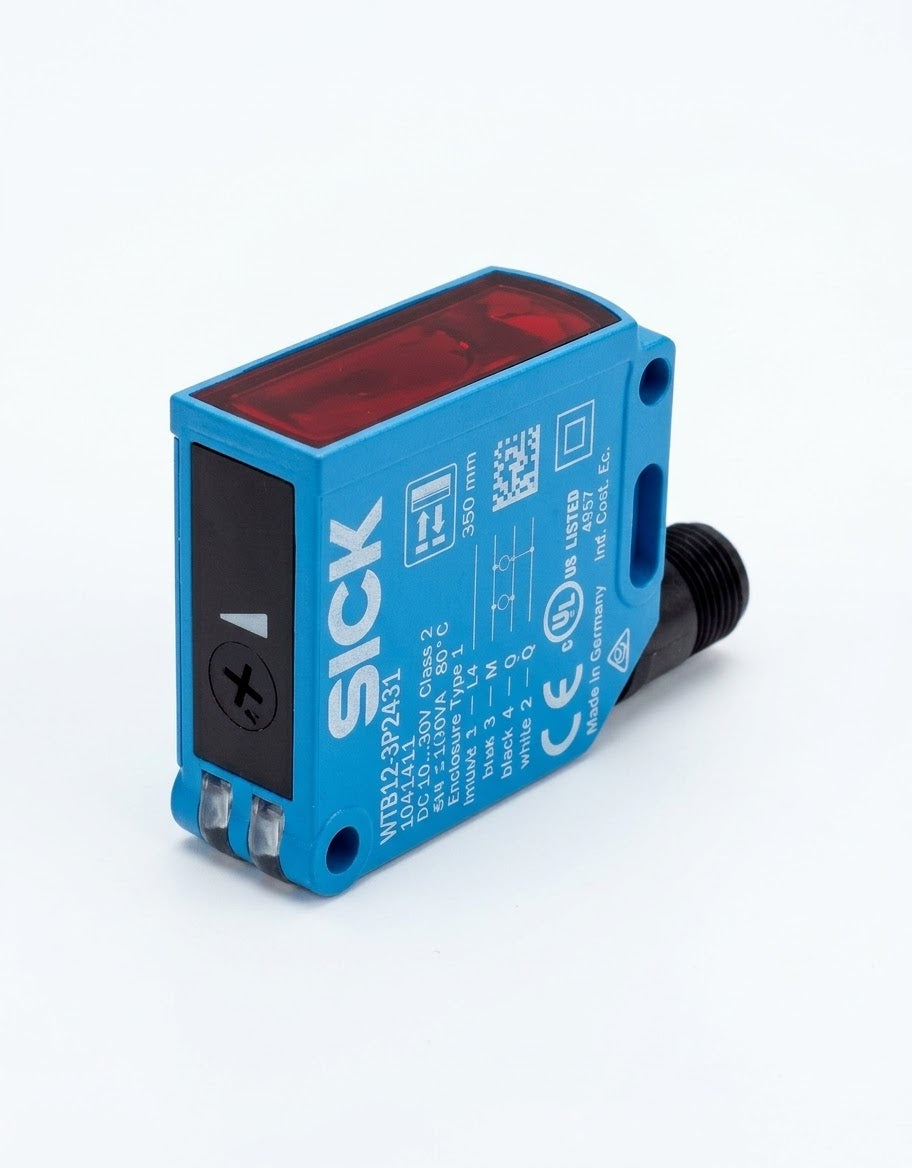

Sensor fotoeléctrico SICK WTB12-3P2431

Sensor fotoeléctrico SICK WTB12-3P2431

El SICK WTB12-3P2431 es un sensor fotoeléctrico de detección sobre objeto con supresión de fondo, diseñado para detectar piezas y productos sin contacto. Ideal para aplicaciones de automatización industrial, bandas transportadoras y maquinaria de empaque, donde se requiere identificar la presencia de objetos dentro de una distancia definida.

Dispone de un rango de detección de 20 a 350 mm, ajustable mediante potenciómetro de 5 vueltas. Su luz roja visible facilita la alineación, mientras que sus salidas PNP complementarias permiten trabajar con conmutación en claro y oscuro. Incorpora una carcasa metálica y protección IP66, IP67 e IP69K para entornos industriales exigentes.

Características

• Marca: SICK

• Serie: W12

• Modelo: WTB12-3P2431

• Número de artículo: 1041411

• Tipo: Sensor fotoeléctrico difuso con supresión de fondo

• Rango de detección: 20–350 mm*

• Tensión de alimentación: 10–30 V DC

• Tipo de salida: PNP

• Modo de conmutación: Claro/oscuro, salidas complementarias

• Corriente máxima de salida: 100 mA

• Tiempo de respuesta: ≤ 330 µs

• Frecuencia de conmutación: 1,500 Hz

• Fuente de luz: LED rojo visible

• Ajuste: Potenciómetro de 5 vueltas

• Conexión: Conector macho M12 de 4 pines

• Material de la carcasa: Metal

• Grado de protección: IP66 / IP67 / IP69K

• Temperatura de operación: −40 °C a +60 °C

• Dimensiones: 15.6 × 48.5 × 42 mm

• Indicadores LED: Alimentación y recepción de luz

• Protecciones eléctricas: Inversión de polaridad, sobrecorriente y cortocircuito

El alcance máximo corresponde a un objeto blanco con 90 % de reflectividad; la distancia efectiva depende de las características del objeto.

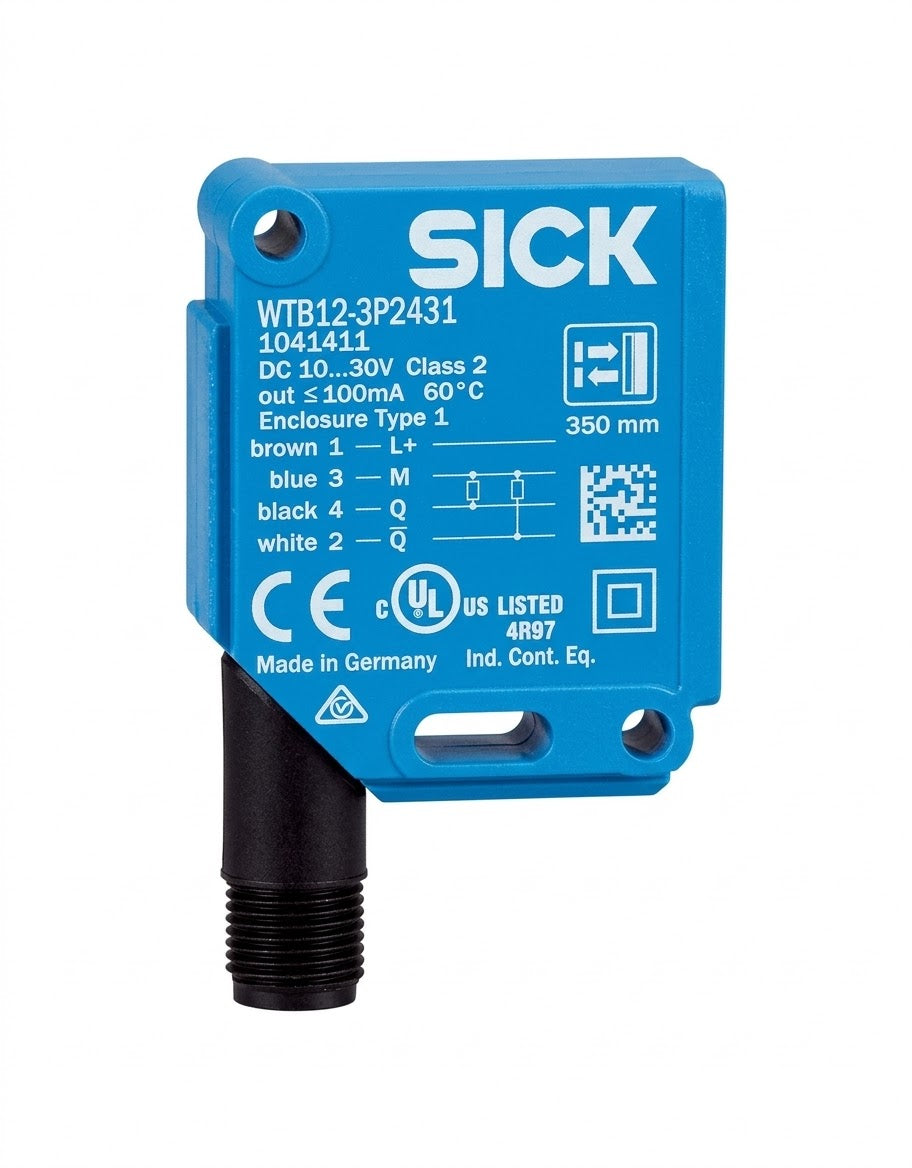

Distribución de terminales

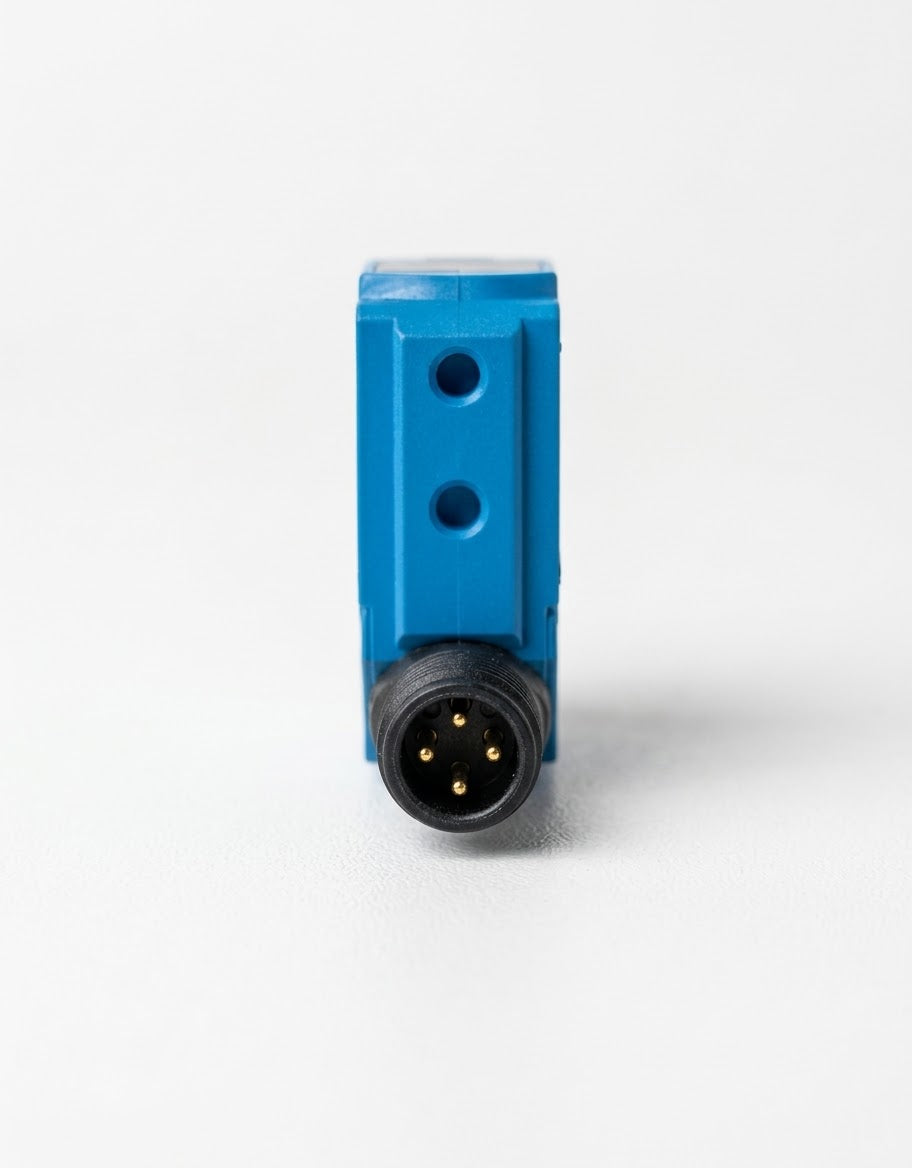

Conector M12 de 4 pines:

• Pin 1 — Marrón (BN): Alimentación positiva, L+.

• Pin 2 — Blanco (WH): Salida complementaria.

• Pin 3 — Azul (BU): Negativo de alimentación, M / 0 V.

• Pin 4 — Negro (BK): Salida de conmutación Q.

Aplicaciones

• Detección de productos en bandas transportadoras.

• Control de presencia y posición de piezas.

• Conteo de objetos en líneas de producción.

• Maquinaria de empaque y envasado.

• Sistemas de automatización con PLC.

• Equipos de ensamblaje y manejo de materiales.

¿Buscas otro modelo de sensor SICK o algún componente para automatización? Escríbenos por WhatsApp y con gusto te ayudaremos a conseguirlo.

Documentación técnica

Consultar ficha técnica SICK WTB12

CONTENIDO DEL PAQUETE

• 1 sensor fotoeléctrico SICK WTB12-3P2431.
