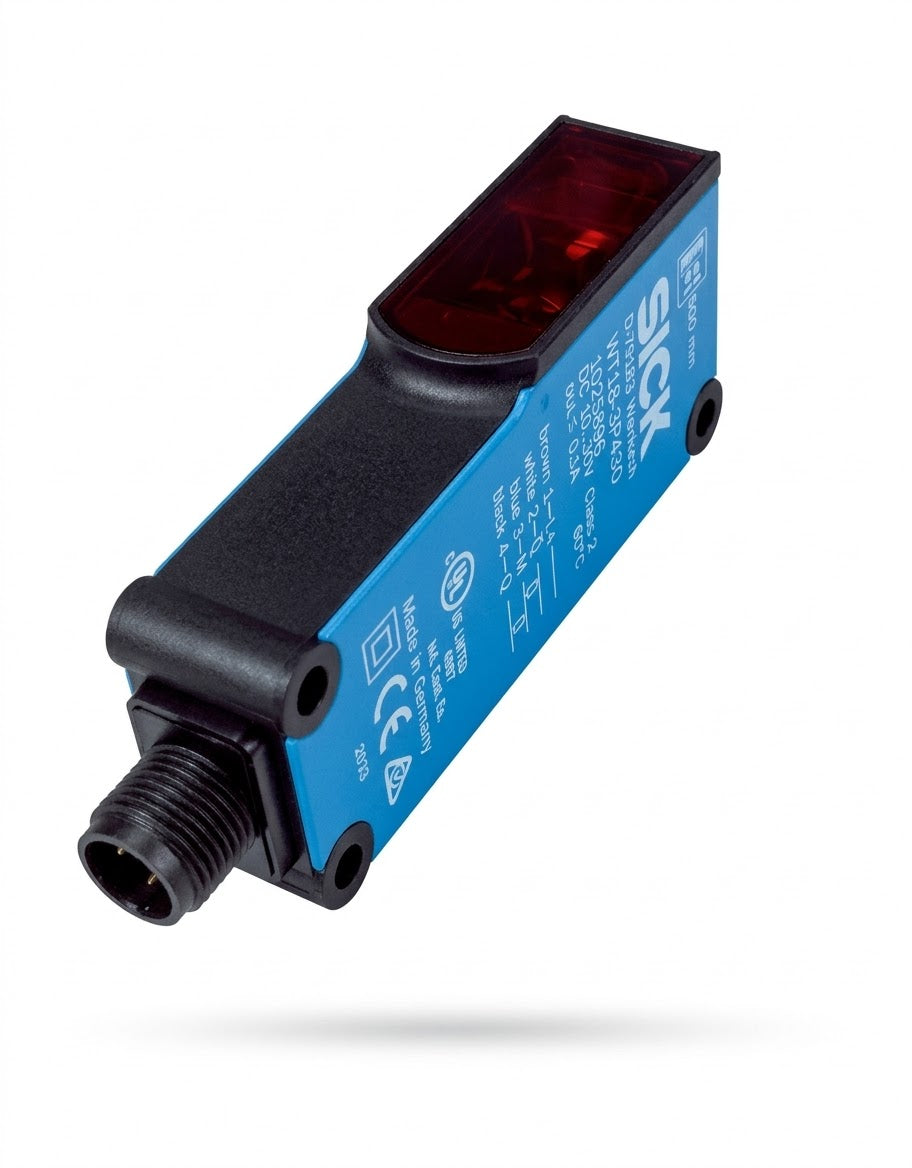

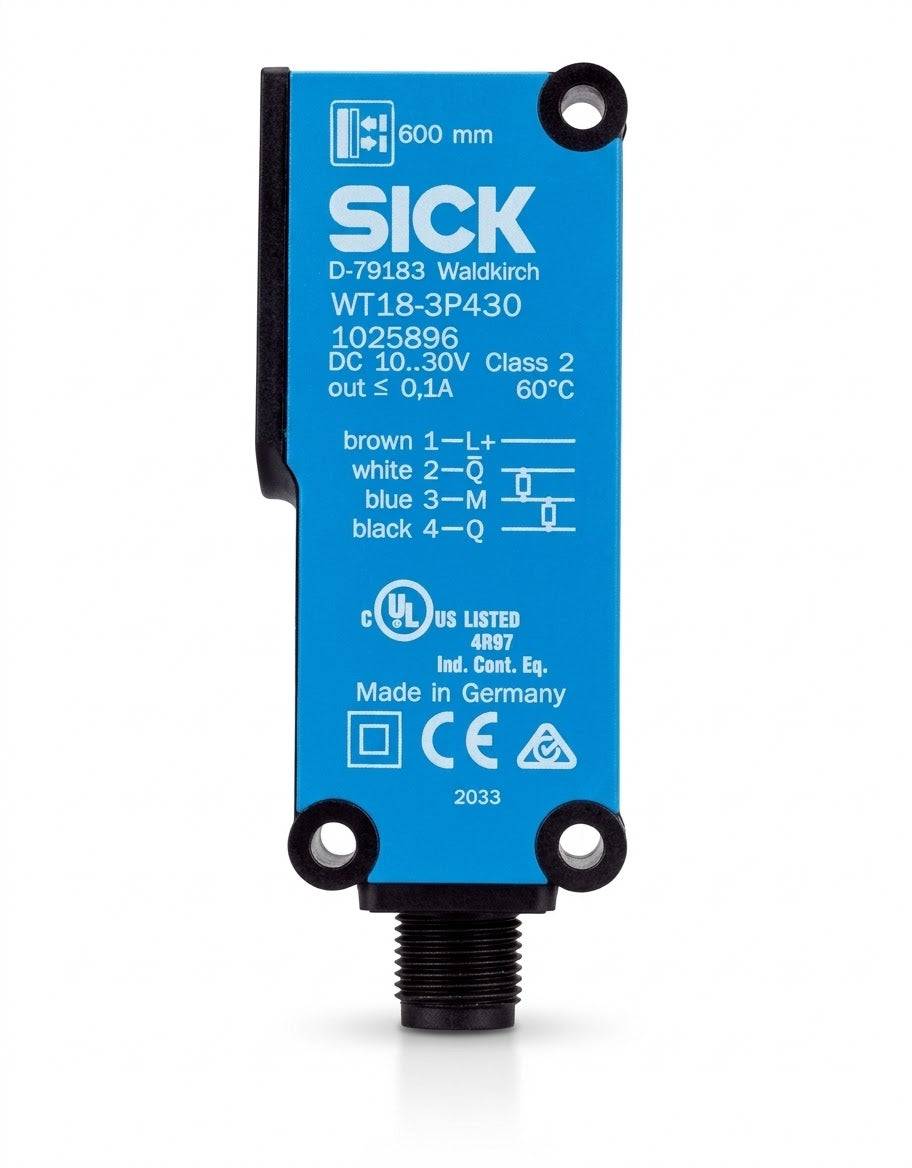

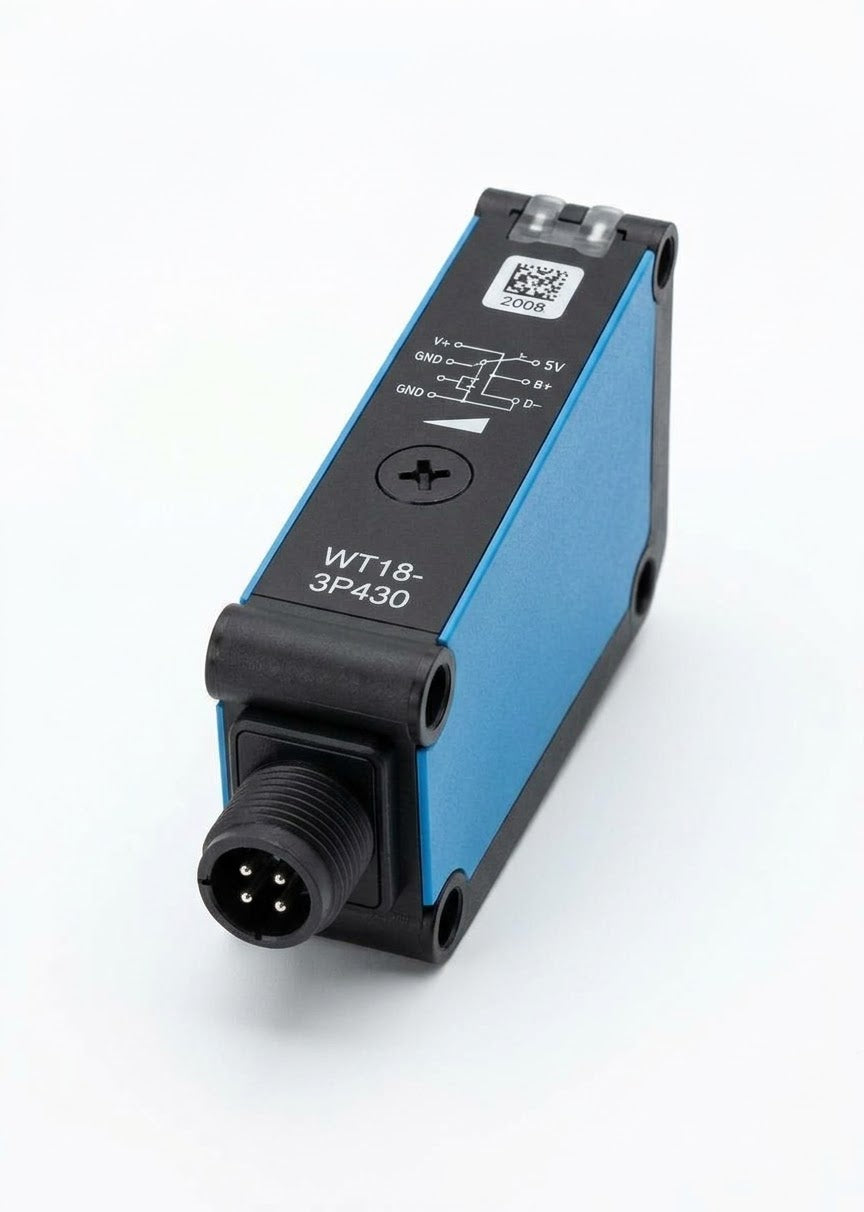

Sensor fotoeléctrico SICK WT18-3P430 PNP con supresión de fondo

SENSOR FOTOELÉCTRICO SICK WT18-3P430 CON SUPRESIÓN DE FONDO

El SICK WT18-3P430, número de artículo 1025896, es un sensor fotoeléctrico de detección directa sobre objeto de la serie W18-3. Utiliza luz roja visible y supresión de fondo para detectar objetos sin contacto, sin requerir reflector externo. Su distancia de conmutación ajustable y sus salidas PNP antivalentes permiten integrarlo a sistemas de automatización con entradas compatibles.

DATOS TÉCNICOS

• Marca: SICK.
• Modelo: WT18-3P430.
• Serie: W18-3.
• Número de artículo: 1025896.
• Principio de detección: fotocélula de detección sobre objeto con supresión de fondo.
• Alcance máximo de detección: 10 a 600 mm sobre blanco estándar con reflectancia del 90 %, según DIN 5033.
• Distancia de conmutación: 50 a 600 mm sobre blanco estándar con reflectancia del 90 %.
• Ajuste: potenciómetro de 4 revoluciones.
• Tipo de luz: roja visible.
• Fuente de luz: LED.
• Longitud de onda: 675 nm.
• Tamaño del punto luminoso: diámetro de 15 mm a 300 mm de distancia.
• Alimentación: 10 a 30 V CC.
• Ondulación: inferior a 5 V pico a pico, sin exceder las tolerancias de alimentación.
• Consumo sin carga: 40 mA.
• Salida conmutada: PNP.
• Modo de conmutación: antivalente, conmutación en claro/oscuro.
• Corriente máxima de salida: 100 mA.
• Tiempo de respuesta: inferior a 700 µs con carga resistiva.
• Frecuencia de conmutación: 700 Hz, con relación claro/oscuro de 1:1.
• Conexión: conector macho M12 de 4 polos.
• Dimensiones: 17.6 × 75.5 × 33.5 mm, ancho × alto × profundidad.
• Forma de la carcasa: rectangular.
• Peso: 40 g.
• Material de la carcasa: plástico ABS.
• Material de los elementos ópticos: plástico PMMA.
• Grado de protección: IP67.
• Temperatura de operación: −40 a +60 °C.
• Temperatura de almacenamiento: −40 a +75 °C.
• Vida útil media del LED: 100,000 horas a +25 °C.
• Indicadores: LED amarillo para estado de recepción de luz y LED verde para alimentación activa.
• Montaje: agujero pasante de 4.1 mm.

ALCANCE SEGÚN LA REFLECTANCIA DEL OBJETO

• Negro, reflectancia del 6 %: distancia de conmutación de 50 a 400 mm.
• Gris, reflectancia del 18 %: distancia de conmutación de 50 a 500 mm.
• Blanco, reflectancia del 90 %: distancia de conmutación de 50 a 600 mm.

El alcance depende del material y su reflectancia. Los 600 mm no deben considerarse un alcance garantizado para cualquier objeto. Ajustar la distancia de conmutación conforme a la aplicación y verificar la separación entre el objeto y el fondo.

CONEXIÓN ELÉCTRICA

• Pin 1, café (BN): alimentación positiva L+.
• Pin 3, azul (BU): negativo M.
• Pines 2 y 4, blanco (WH) y negro (BK): salidas PNP antivalentes.

Consultar el esquema de conexión de la ficha técnica para seleccionar la salida correspondiente a la lógica de conmutación requerida. Los límites de alimentación se especifican para funcionamiento en una red protegida contra cortocircuitos de máximo 8 A.

PROTECCIONES INTEGRADAS

• Protección contra inversión de polaridad en las conexiones de alimentación.
• Supresión de impulsos parásitos.
• Protección de las salidas contra sobrecorriente y cortocircuitos.

APLICACIONES

Detección de presencia y paso de piezas en transportadores, maquinaria de empaque y procesos de automatización industrial. En una línea de producción, proporciona una señal de detección sin contacto mecánico con el producto, mientras que los indicadores permiten revisar la alimentación y la recepción de luz.

FICHA TÉCNICA

Consultar ficha técnica SICK WT18-3P430 en PDF

CONTENIDO DEL PAQUETE

Sensor SICK WT18-3P430, número de artículo 1025896. La ficha presenta cables, conectores y soportes como accesorios recomendados, pero no confirma su inclusión en el suministro. Confirmar el contenido de la unidad ofrecida antes de considerar incluidos estos accesorios.
