Sensor fotoeléctrico SICK WL11G-2B2531 PNP/NPN para objetos transparentes

SENSOR FOTOELÉCTRICO RETROREFLECTIVO SICK WL11G-2B2531

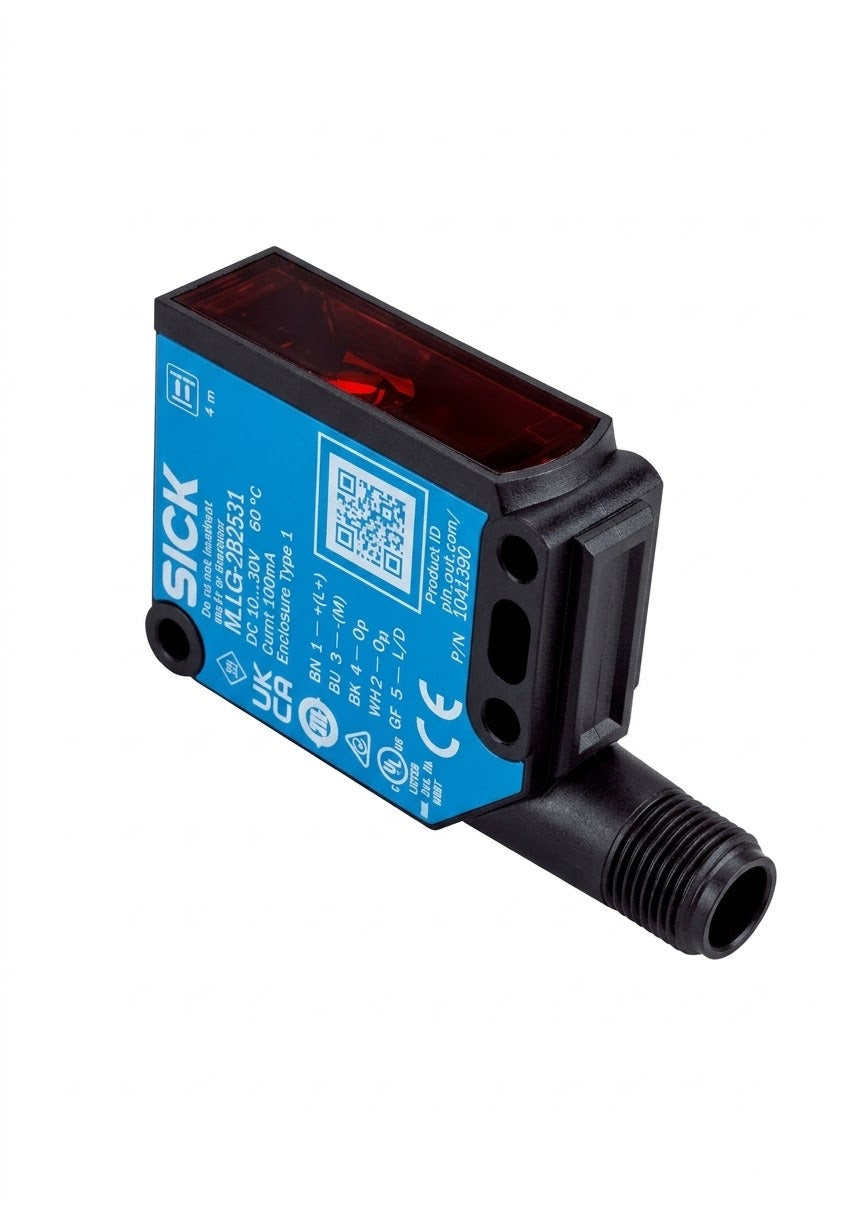

El SICK WL11G-2B2531, número de parte 1041390, es un sensor fotoeléctrico de la serie W11G-2 diseñado para la detección de objetos transparentes. Utiliza un sistema óptico retroreflectivo de autocolimación, luz roja visible y filtro de polarización. Funciona con un reflector colocado frente al sensor y detecta la atenuación del haz provocada por el paso del objeto.

En una línea de transporte o empaque, permite obtener una señal de presencia o paso del producto sin contacto mecánico. Su potenciómetro de 11 vueltas facilita el ajuste fino de sensibilidad, mientras que sus salidas PNP y NPN permiten integrarlo a entradas compatibles de sistemas de control industrial. Validar la detección con el material real y el reflector seleccionado.

DATOS TÉCNICOS

• Marca: SICK.
• Modelo: WL11G-2B2531.
• Serie: W11G-2.
• Número de parte: 1041390.
• Principio de detección: fotoeléctrico retroreflectivo con autocolimación.
• Aplicación especial: detección de objetos transparentes.
• Alcance: 0 a 4 m con reflector PL80A.
• Fuente de luz: LED de luz roja visible.
• Longitud de onda: 640 nm.
• Punto luminoso: diámetro de 25 mm a 1.5 m de distancia.
• Ángulo de dispersión: aproximadamente 1.5°.
• Filtro de polarización: sí.
• Ajuste: potenciómetro de 11 vueltas.
• Atenuación del haz: superior al 8 %.
• Alimentación: 10 a 30 V CC.
• Ondulación: ≤5 V pico a pico, sin exceder las tolerancias de alimentación.
• Consumo sin carga: 30 mA.
• Salidas: PNP y NPN.
• Modo de conmutación: claro/oscuro, seleccionable mediante conductor L/D.
• Corriente máxima de salida: 100 mA.
• Tiempo de respuesta: ≤330 µs con carga resistiva.
• Frecuencia de conmutación: 1,500 Hz, con relación claro/oscuro de 1:1.

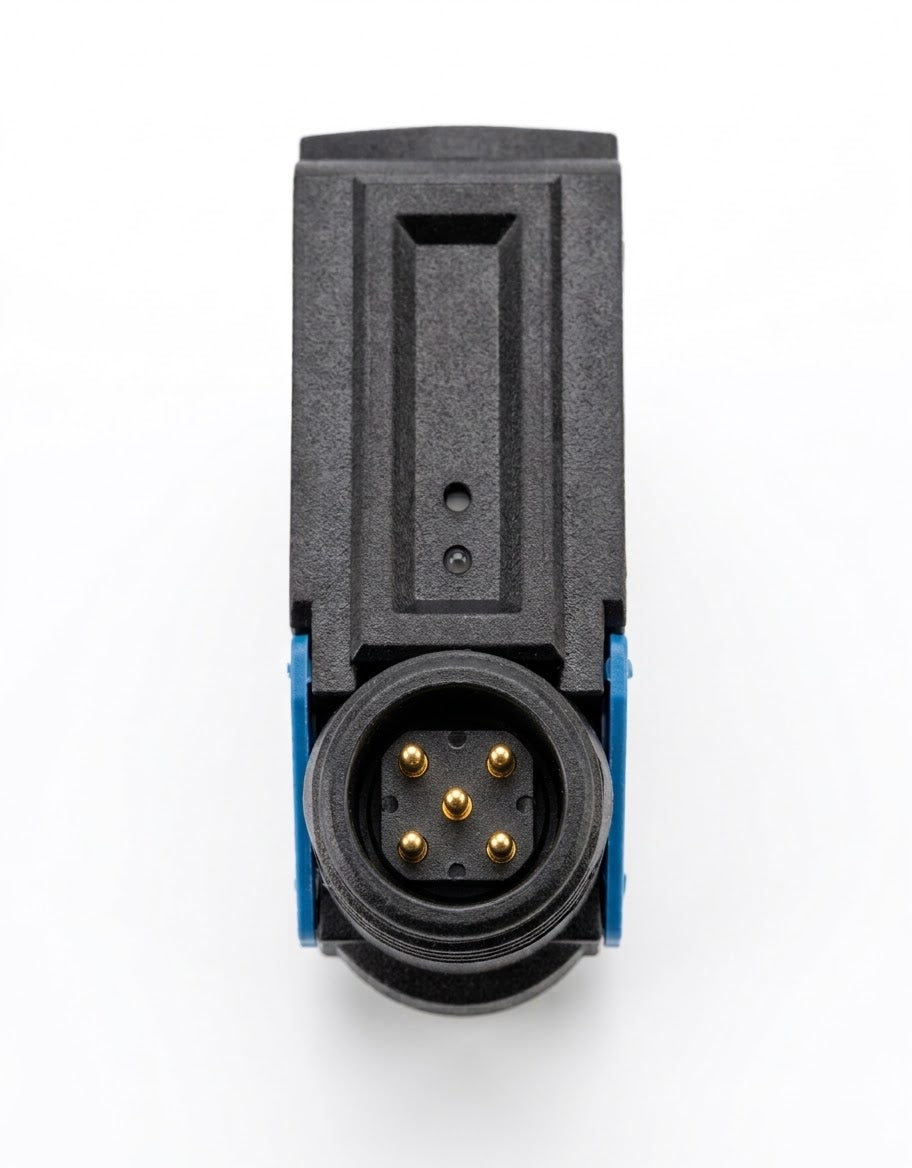

• Conexión: conector macho M12 de 5 pines.
• Dimensiones: 15.6 × 48.5 × 42 mm, ancho × alto × profundidad.
• Carcasa: rectangular, plástico ABS.
• Óptica: plástico PMMA.
• Peso: 120 g.
• Montaje: agujero de 4.2 mm.
• Grados de protección: IP66, IP67 e IP69K.
• Clase de protección eléctrica: II.
• Temperatura de operación: −30 a +60 °C.
• Temperatura de almacenamiento: −40 a +75 °C.
• Vida útil media del LED: 100,000 horas a +25 °C.
• Indicadores: LED verde de alimentación activa y LED amarillo de estado de recepción del haz.

ALCANCE SEGÚN EL REFLECTOR

• PL80A o C110A: hasta 4 m.
• P250F, PL50A o PL40A: hasta 3.5 m.
• PL30A: hasta 3 m.
• PL20A: hasta 1.8 m.
• Cinta reflectante Diamond Grade: hasta 0.8 m.

Los alcances corresponden al diagrama de la ficha técnica. El alcance de 4 m no aplica a cualquier reflector; seleccionar el accesorio y ajustar la sensibilidad de acuerdo con la instalación.

CONEXIÓN ELÉCTRICA Y MODO DE CONMUTACIÓN

• Pin 1, café (BN): alimentación positiva L+.
• Pin 2, blanco (WH): salida NPN.
• Pin 3, azul (BU): negativo M.
• Pin 4, negro (BK): salida PNP.
• Pin 5, gris (GY): control L/D.

Con el control L/D conectado a 0 V o sin conectar, el sensor funciona en conmutación en claro. Conectado a la tensión positiva de alimentación, funciona en conmutación en oscuro. Consultar el esquema de conexión antes de instalar.

Niveles de señal: PNP alto: tensión de alimentación menos 3 V; PNP bajo: aproximadamente 0 V. NPN alto: aproximadamente la tensión de alimentación; NPN bajo: inferior a 3 V.

Los valores límite de alimentación se especifican para funcionamiento en una red protegida contra cortocircuitos de máximo 8 A.

PROTECCIONES INTEGRADAS

• Protección contra inversión de polaridad en la alimentación.
• Supresión de interferencias.
• Protección de las salidas contra sobrecorriente y cortocircuitos.

FICHA TÉCNICA

Consultar ficha técnica SICK WL11G-2B2531 en PDF

CONTENIDO DEL PAQUETE

Sensor SICK WL11G-2B2531, número de parte 1041390. La ficha consultada no confirma un listado de accesorios incluidos. Verificar el suministro de la unidad ofrecida antes de anunciar reflector, cable o soporte como parte del paquete.
