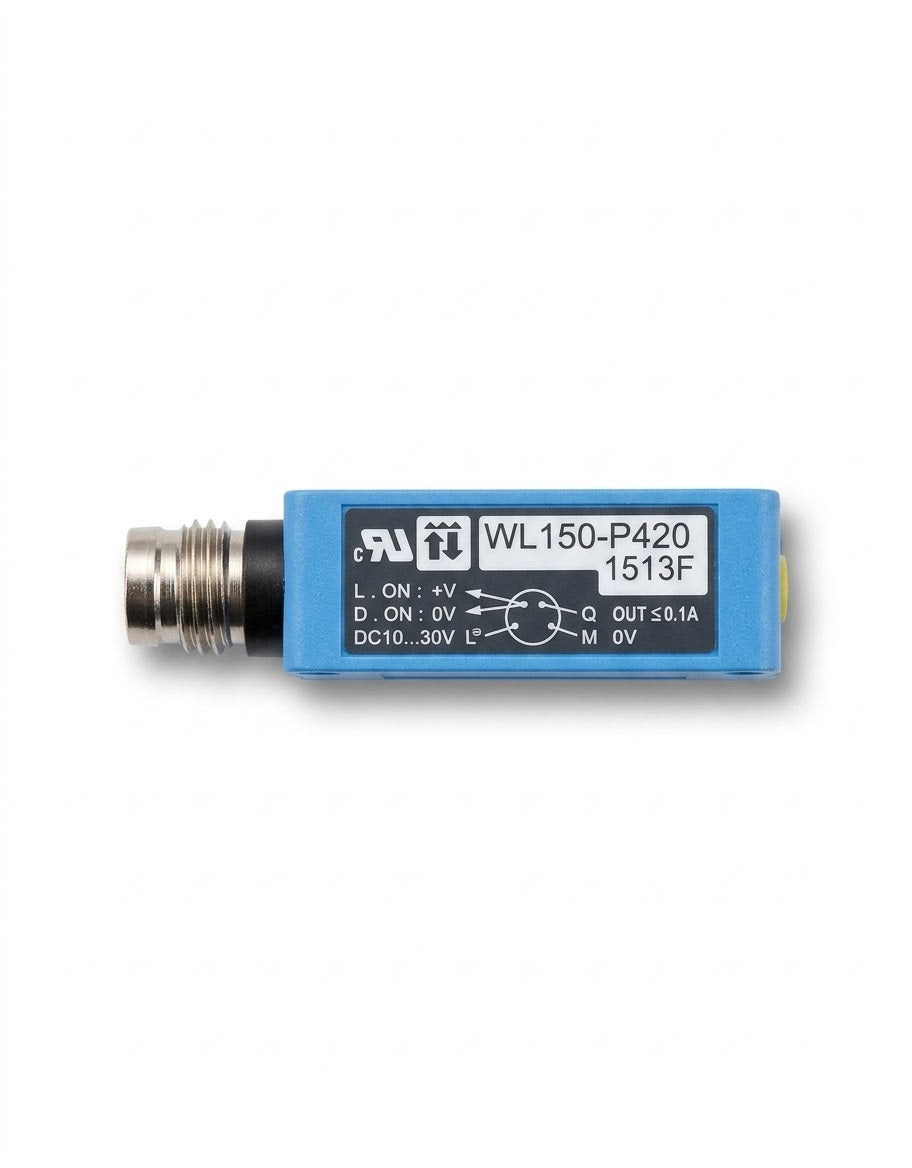

Sensor fotoeléctrico retroreflectivo SICK WL150-P420 PNP para objetos transparentes

SENSOR FOTOELÉCTRICO RETROREFLECTIVO SICK WL150-P420

El SICK WL150-P420, número de parte 6020688, es un sensor fotoeléctrico retroreflectivo miniatura de la serie W150. Su sistema óptico de doble lente, luz roja visible y filtro de polarización permite detectar objetos sin contacto. Está diseñado con una característica especial para la detección de objetos transparentes.

En una línea de transporte o empaque, el sensor permite obtener una señal de presencia o paso del producto sin contacto mecánico. Trabaja con un reflector situado frente al sensor: al atenuarse el haz por el paso de un objeto, cambia el estado de la salida, de acuerdo con el modo de conmutación seleccionado.

CARACTERÍSTICAS Y BENEFICIOS

• Diseño miniatura para instalaciones con espacio limitado.
• Luz roja visible para facilitar la alineación óptica.
• Ajuste de sensibilidad mediante potenciómetro de 270°.
• Indicador LED rojo: señala que la luz recibida alcanza o supera el umbral de conmutación.
• Salida PNP y selección de conmutación por luz u oscuridad mediante el conductor L/D.
• Respuesta de hasta 0.5 ms para supervisión de objetos en movimiento.
• Grado de protección IP67.

ESPECIFICACIONES TÉCNICAS

• Marca: SICK.
• Modelo: WL150-P420.
• Serie: W150.
• Número de parte: 6020688.
• Principio de detección: fotoeléctrico retroreflectivo, doble lente.
• Fuente de luz: LED de luz roja visible.
• Ángulo de dispersión: aproximadamente 7.5°.
• Alimentación: 10 a 30 V CC.
• Rizado: ±10 %, sin superar los límites de alimentación.
• Consumo sin carga: 30 mA.
• Salida: PNP.
• Corriente máxima de salida: 100 mA.
• Modo de conmutación: luz/oscuridad, seleccionable mediante conductor L/D.
• Tiempo de respuesta: ≤0.5 ms, con carga resistiva.
• Frecuencia de conmutación: 1,000 Hz, con relación luz/oscuridad de 1:1.
• Atenuación del haz: >20 %.

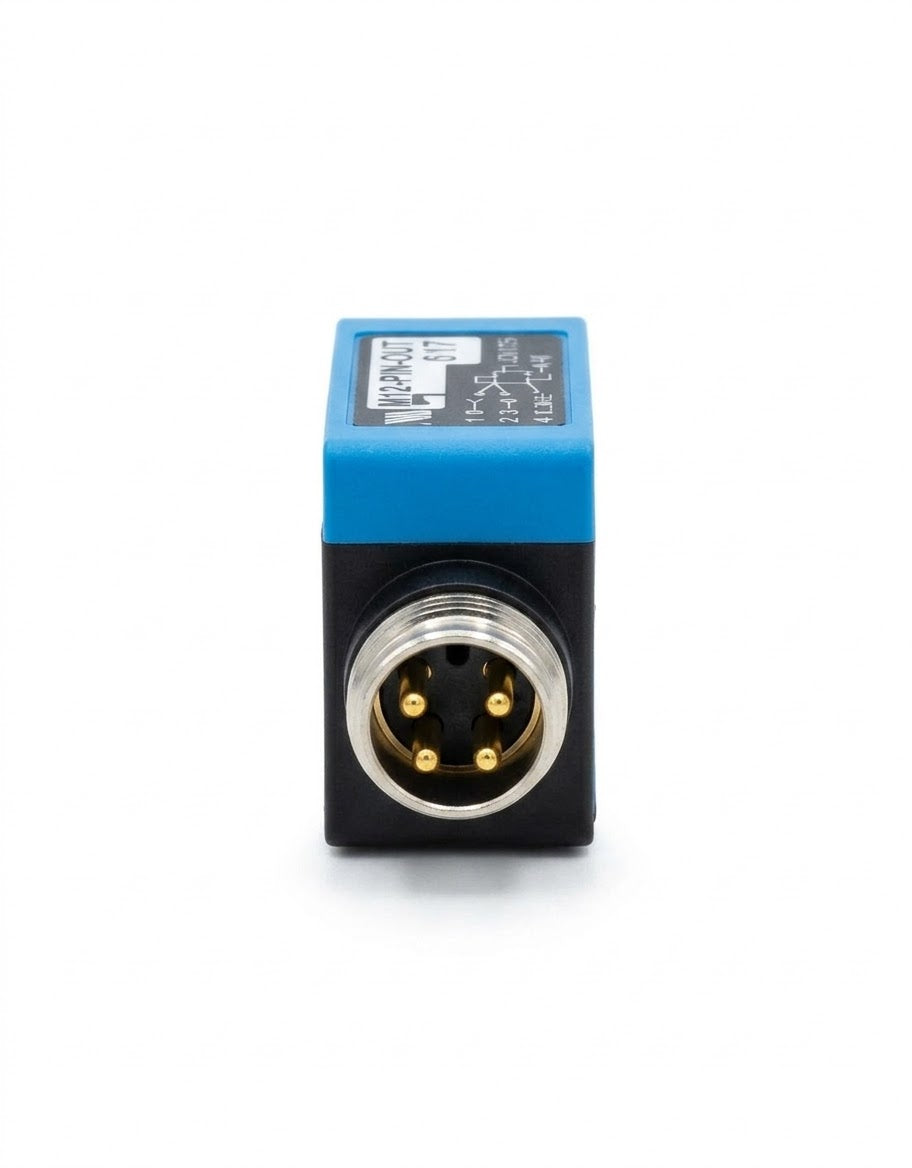

• Conexión: conector macho M8 de 4 pines.
• Dimensiones: 10 × 28 × 17.5 mm, ancho × alto × profundidad.
• Peso: 7 g.
• Carcasa: plástico ABS.
• Óptica: plástico PC, policarbonato.
• Clase de protección eléctrica: II.
• Grado de protección: IP67.
• Temperatura de operación: −25 a +55 °C.
• Temperatura de almacenamiento: −40 a +75 °C.
• Vida útil media del LED: 100,000 horas a +25 °C.

ALCANCE SEGÚN EL REFLECTOR

• PL80A: rango de 0.01 a 0.6 m; máximo típico de 0.7 m.
• PL250: rango de 0.01 a 0.5 m; máximo típico de 0.6 m.
• PL20A incluido: rango de 0.01 a 0.3 m; máximo típico de 0.35 m.

El alcance máximo de 0.7 m corresponde al reflector PL80A, no al reflector PL20A incluido. Seleccionar el reflector y ajustar la sensibilidad según la aplicación.

CONEXIÓN ELÉCTRICA

• Pin 1, café (BN): alimentación positiva L+.
• Pin 2, blanco (WH): selección luz/oscuridad L/D.
• Pin 3, azul (BU): negativo M.
• Pin 4, negro (BK): salida Q.

PROTECCIONES INTEGRADAS

Cuenta con protección contra inversión de polaridad en la alimentación, entradas y salida, supresión de interferencias y protección de la salida contra sobrecorriente y cortocircuito.

FICHA TÉCNICA

Consultar ficha técnica SICK WL150-P420 en PDF

CONTENIDO DEL PAQUETE

Según el suministro indicado en la ficha técnica del fabricante:

• 1 sensor SICK WL150-P420.
• 1 reflector PL20A.
• 1 soporte de montaje BEF-W150-A.

El cable de conexión no figura entre los elementos incluidos en la ficha técnica.
