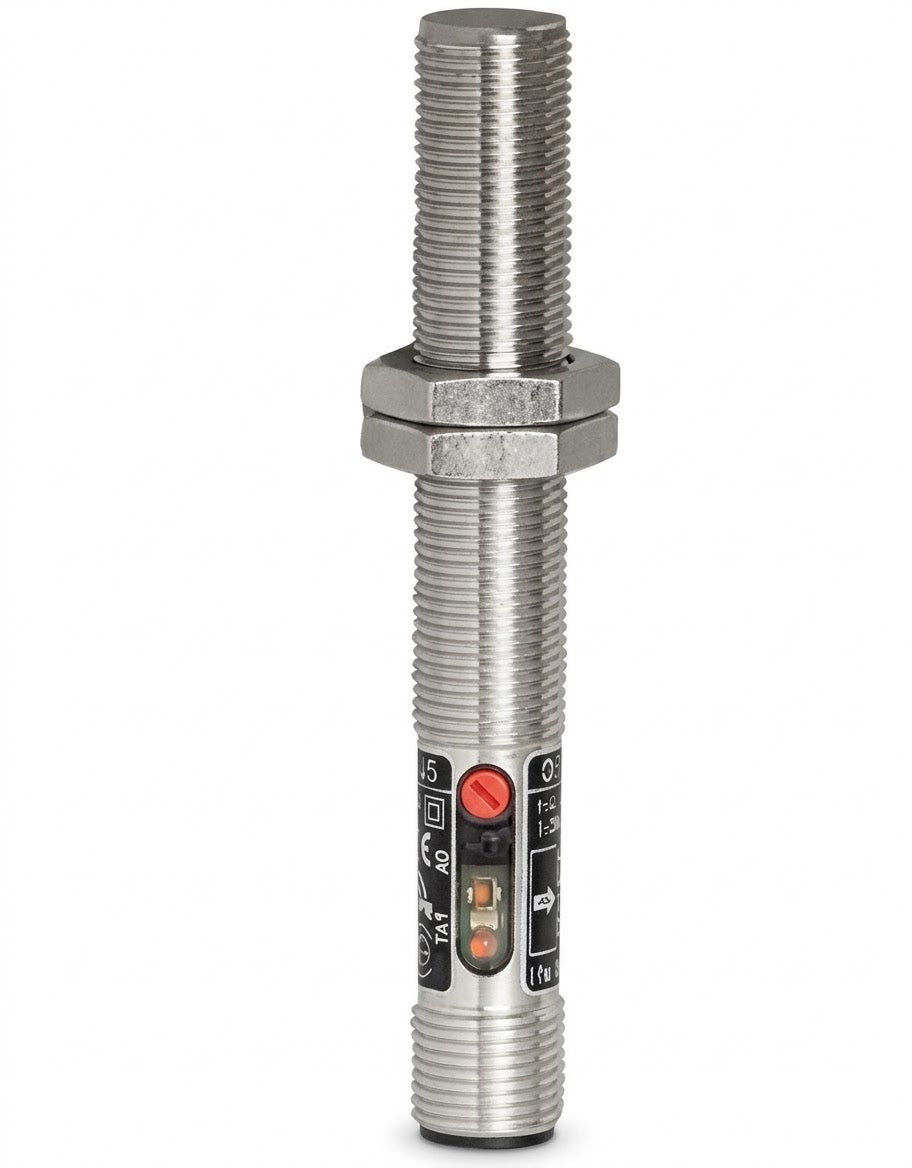

SENSOR FOTOELÉCTRICO RÉFLEX IFM OF5051, NPN, M12, ALCANCE AJUSTABLE DE HASTA 2 M

El sensor fotoeléctrico IFM OF5051 está diseñado para detectar objetos sin contacto mediante un sistema réflex con luz infrarroja. Integra el emisor y el receptor en un mismo cuerpo y trabaja con un reflector externo que devuelve el haz luminoso hacia el sensor. Cuando un objeto interrumpe el recorrido de la luz, el equipo cambia el estado de su salida de acuerdo con el modo configurado.

Su carcasa cilíndrica roscada M12 × 1 permite instalarlo en maquinaria y equipos de automatización con espacio limitado. Cuenta con salida NPN, funcionamiento programable en modo luz u oscuridad y ajuste de alcance mediante potenciómetro.

CARACTERÍSTICAS PRINCIPALES

Detección fotoeléctrica sin contacto para aplicaciones industriales y de automatización.

Sistema réflex con reflector externo, que permite colocar el emisor y el receptor en un único punto de instalación.

Luz infrarroja de 880 nm.

Alcance ajustable de 0.05 a 2 m, especificado con el reflector IFM E20005 tipo nido de abeja de 80 mm de diámetro.

Salida NPN con modo luz u oscuridad programable.

Salida adicional de control de funcionamiento.

Indicadores LED para visualizar disponibilidad, estado de conmutación y función.

Protección contra inversión de polaridad, cortocircuitos y sobrecargas.

Carcasa de latón niquelado y grado de protección IP65.

ESPECIFICACIONES TÉCNICAS

• Marca: IFM.
• Modelo: OF5051.
• Designación técnica: OFR-FNKG/US-100.
• Tipo: sensor fotoeléctrico réflex.
• Aplicación: detección de objetos en automatización industrial.
• Tipo de luz: infrarroja.
• Longitud de onda: 880 nm.
• Tensión de alimentación: 10 a 36 V CC.
•  Consumo de corriente: inferior a 35 mA.
• Clase de protección eléctrica: II.
• Tipo de salida: NPN.
• Función de salida: modo luz u oscuridad, programable.
• Corriente máxima permanente de la salida de conmutación: 200 mA.
• Caída de tensión máxima de la salida de conmutación: 2.5 V CC.
• Frecuencia de conmutación: 320 Hz.
• Salida de control de funcionamiento: sí.
• Corriente máxima de la salida de control de funcionamiento: 10 mA.
•  Caída de tensión máxima de la salida de control de funcionamiento: 3.5 V.
• Protección contra inversión de polaridad: sí.
• Protección contra cortocircuitos: sí, de tipo pulsada.
• Protección contra sobrecargas: sí.

ALCANCE Y AJUSTE ÓPTICO

Alcance respecto al reflector: 0.05 a 2 m. Reflector de referencia: IFM E20005, tipo nido de abeja, de 80 mm de diámetro. Alcance ajustable: sí. Elemento de ajuste: potenciómetro. Diámetro máximo del punto luminoso: 140 mm al alcance máximo.

El alcance indicado corresponde al reflector de referencia especificado por el fabricante. No debe asumirse el mismo desempeño con cualquier reflector ni confundirse el alcance con una distancia de detección directa sin reflector.

MODOS DE FUNCIONAMIENTO

Modo luz: la salida actúa cuando el receptor recibe la luz devuelta por el reflector.

Modo oscuridad: la salida actúa cuando se interrumpe el haz y el receptor deja de recibir la luz del reflector.

La selección permite adaptar la señal de detección a la lógica del sistema de control conectado.

CARACTERÍSTICAS MECÁNICAS

Tipo de carcasa: cilíndrica roscada. Rosca del cuerpo: M12 × 1. Longitud: 74 mm. Material de la carcasa: latón niquelado. Material de la placa frontal óptica: PMMA. Peso: 40.6 g. Conexión eléctrica: conector M12, codificación A, cuatro contactos.

INDICADORES Y ELEMENTOS DE AJUSTE

LED amarillo: estado de conmutación. LED verde: disponibilidad. LED rojo: indicación de función. Potenciómetro: ajuste del alcance.

CONDICIONES DE OPERACIÓN

Temperatura ambiente: −25 a +60 °C. Grado de protección: IP65. Compatibilidad electromagnética: EN 60947-5-2 y EN 55011, clase B.

Para aplicaciones sujetas a la homologación UL, la ficha indica una temperatura ambiente inferior a +40 °C, envolvente Type 1 y alimentación de tensión/corriente limitada.

APLICACIONES

Adecuado para detectar el paso o la presencia de objetos que interrumpan el haz luminoso en transportadores, estaciones de ensamble, maquinaria de empaque y equipos automatizados.

Puede utilizarse para generar señales de paso de piezas o apoyar tareas de conteo mediante un sistema de control compatible. Su formato roscado compacto facilita la instalación en soportes y puntos de montaje con espacio reducido.

CONSIDERACIONES DE INSTALACIÓN

El OF5051 requiere un reflector externo para funcionar como sistema réflex. Alinea el sensor y el reflector, ajusta el alcance y comprueba la conmutación con los objetos reales de la aplicación.

Verifica la compatibilidad de la salida NPN con la entrada del PLC o equipo de control. La salida de control de funcionamiento admite un máximo de 10 mA y no debe confundirse con la salida principal de conmutación de 200 mA.

Mantén limpias la superficie óptica y la del reflector, y respeta el diagrama de conexión del fabricante. Para objetos transparentes, muy pequeños o altamente reflectantes, valida el comportamiento antes de seleccionar el sensor.

FICHA TÉCNICA

Consultar ficha técnica del sensor IFM OF5051 en PDF

CONTENIDO DEL PAQUETE

1 sensor fotoeléctrico réflex IFM OF5051. 2 tuercas de fijación. 1 destornillador de ajuste.
