Sensor fotoeléctrico OMRON E3FA-RN11 M18, retrorreflectivo, NPN, 4 m

SENSOR FOTOELÉCTRICO OMRON E3FA-RN11, RETRORREFLECTIVO, NPN, 4 METROS

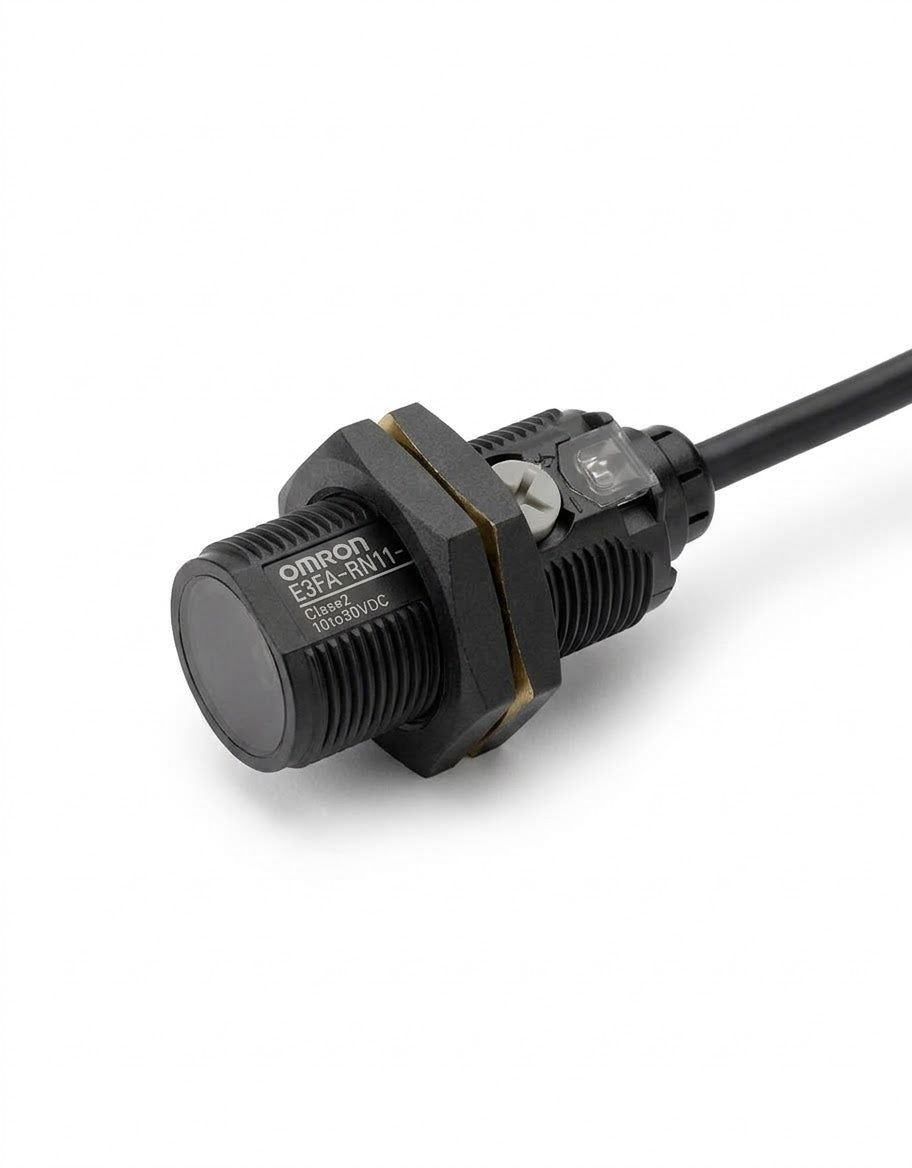

El OMRON E3FA-RN11 es un sensor fotoeléctrico de formato cilíndrico M18, diseñado para detectar objetos mediante la interrupción de un haz de luz entre el sensor y un reflector. Integra emisor y receptor en un mismo cuerpo, por lo que únicamente requiere cableado eléctrico del lado del sensor.

Su sistema retrorreflectivo con función MSR ayuda a reducir detecciones incorrectas causadas por superficies brillantes. Es una opción para supervisar el paso, presencia y posicionamiento de productos en transportadores, equipos de empaque y maquinaria automatizada.

CARACTERÍSTICAS PRINCIPALES

• Detección sin contacto: identifica objetos que interrumpen el haz de luz sin accionamiento mecánico.
• Alcance de 0.1 a 4 metros con reflector OMRON E39-R1S, vendido por separado.
• Función MSR: ayuda a distinguir la luz proveniente del reflector de los reflejos producidos por objetos brillantes.
• Salida NPN de colector abierto para entradas de control compatibles.
• Modo Light-ON/Dark-ON seleccionable mediante cableado.
• Ajuste de sensibilidad mediante regulador de una vuelta.
• Indicadores de operación y estabilidad para facilitar la puesta en marcha.

DATOS TÉCNICOS DE DETECCIÓN

• Marca: OMRON.
• Serie: E3FA.
• Modelo: E3FA-RN11.
• Tipo: sensor fotoeléctrico retrorreflectivo con función MSR.
• Formato: cilíndrico M18, tipo recto.
• Distancia de detección: 0.1 a 4 m con reflector E39-R1S.
• Objeto estándar de detección: opaco, de 75 mm de diámetro mínimo, bajo las condiciones del catálogo.
• Fuente de luz: LED rojo de 624 nm.
• Tiempo de respuesta: 0.5 ms.
• Ajuste de sensibilidad: regulador de una vuelta.

ESPECIFICACIONES ELÉCTRICAS

• Tensión de alimentación: 10 a 30 V CC.
• Rizado admisible de alimentación: máximo 10 % pico a pico, dentro del rango de alimentación.
• Consumo de corriente: máximo 25 mA.
• Tipo de salida: NPN de colector abierto.
• Corriente máxima de carga: 100 mA.
• Tensión máxima de alimentación de la carga: 30 V CC.
• Tensión residual de salida: máximo 3 V.
• Modo de operación: Light-ON o Dark-ON, seleccionable mediante cableado.
• Protecciones: inversión de polaridad de alimentación, cortocircuito de salida e inversión de polaridad de salida.

INDICADORES Y FUNCIONAMIENTO

El indicador naranja muestra el estado de operación y el indicador verde permite comprobar la estabilidad de recepción.

En modo Light-ON, la salida se activa al recibir la luz de retorno del reflector. En modo Dark-ON, se activa cuando se interrumpe esa luz. Realice la selección conforme al diagrama de cableado del fabricante.

CONSTRUCCIÓN Y CONEXIÓN

• Material de la carcasa: ABS.
• Material de la lente y zona de visualización: PMMA.
• Material del ajustador: POM.
• Material de las tuercas: POM.
• Método de conexión: cable integrado.

El catálogo identifica la versión estándar precableada como E3FA-RN11 2M, con cable de 2 metros. Confirme el sufijo de la unidad disponible antes de seleccionar la longitud requerida. No debe confundirse con el E3FA-RN21, que utiliza conector M12.

CONDICIONES AMBIENTALES

• Grado de protección: IP67 conforme a IEC e IP69K conforme a DIN 40050-9, bajo las condiciones de prueba del fabricante.
• Temperatura de operación del modelo precableado: −25 a +55 °C.
• Temperatura de almacenamiento: −40 a +70 °C.
• Humedad de operación: 35 a 85 %.
• Humedad de almacenamiento: 35 a 95 %.
• Condiciones: sin congelación ni condensación.
• Iluminación ambiental admisible en el receptor: lámpara incandescente hasta 3,000 lx y luz solar hasta 10,000 lx.

RESISTENCIA ELÉCTRICA Y MECÁNICA

• Resistencia de aislamiento: mínimo 20 MΩ a 500 V CC.
• Rigidez dieléctrica: 1,000 V CA a 50/60 Hz durante un minuto, entre partes conductoras y carcasa.
• Resistencia a vibraciones: 10 a 55 Hz, amplitud doble de 1.5 mm, durante dos horas en cada eje X, Y y Z.
• Resistencia a impactos: 500 m/s², tres veces en cada eje X, Y y Z.

APLICACIONES Y RECOMENDACIONES

Adecuado para detección de paso de cajas, conteo de productos separados, confirmación de presencia en estaciones de trabajo y supervisión de flujo en transportadores o equipos de empaque.

Coloque el reflector frente al sensor, alinee el haz y verifique el indicador de estabilidad. Compruebe la detección con el producto real, especialmente si presenta superficies brillantes, dimensiones pequeñas o partes transparentes. Este modelo no es un sensor especializado para objetos transparentes.

FICHA TÉCNICA

Consultar catálogo técnico OMRON E3FA/E3RA/E3FB/E3RB

CONTENIDO DEL PAQUETE

1 sensor fotoeléctrico OMRON E3FA-RN11 con cable integrado.

El suministro estándar del fabricante contempla dos tuercas M18 e instructivo; confirme su presencia en la unidad disponible. El reflector se vende por separado.
