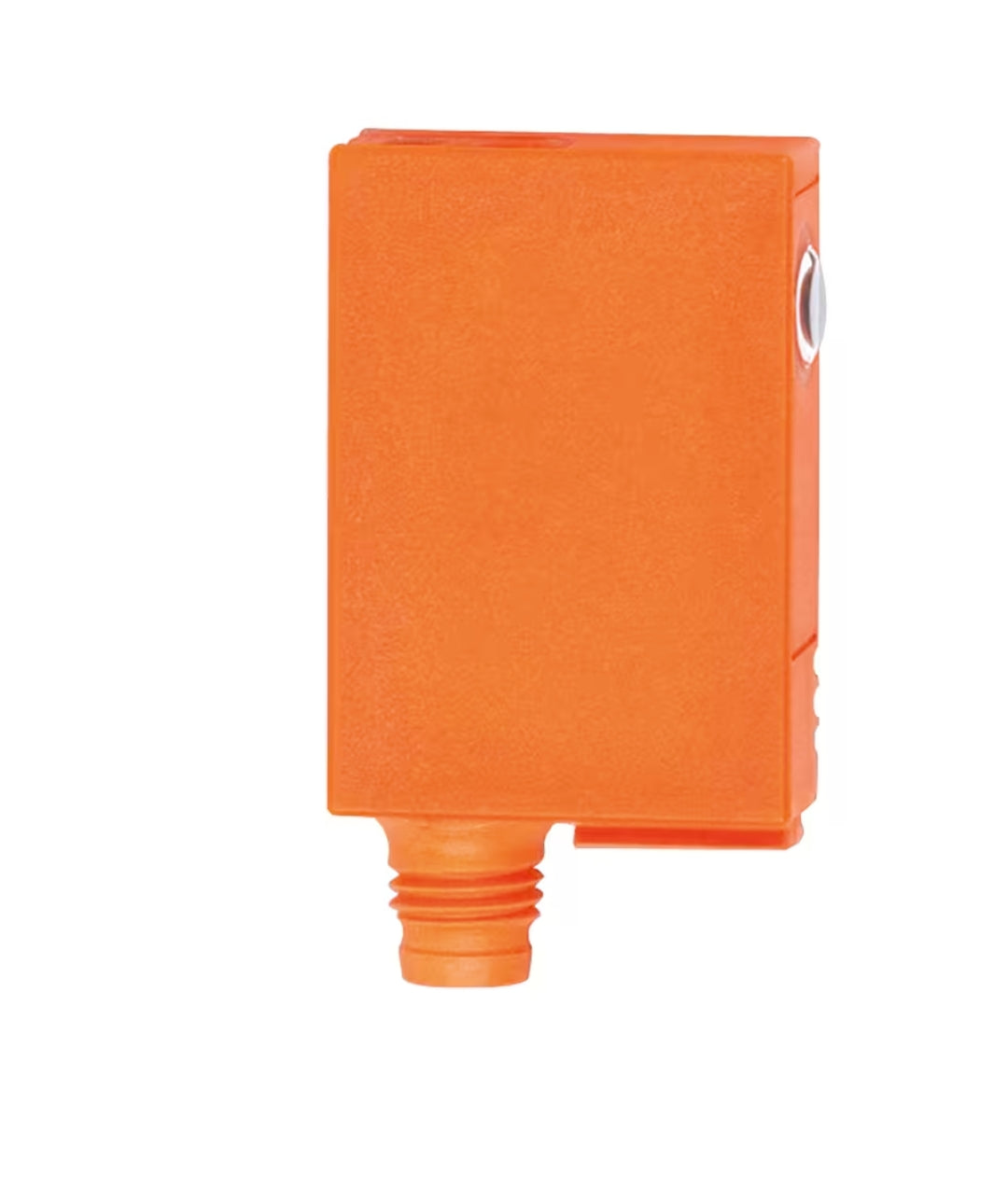

Sensor fotoeléctrico IFM OJ5030 | Emisor de barrera, 10–30 V DC, M8

EMISOR DE BARRERA FOTOELÉCTRICA IFM OJ5030

El IFM OJ5030 es un emisor fotoeléctrico diseñado para trabajar junto con un receptor compatible en aplicaciones de automatización industrial. Emite un haz de luz roja visible para formar una barrera óptica que permite detectar el paso o la presencia de objetos mediante la interrupción del haz.

Su carcasa rectangular compacta de 35 × 11 × 24 mm facilita la instalación en maquinaria y espacios reducidos. La óptica lateral y la conexión M8 de 4 contactos permiten integrarlo en distintas configuraciones de equipos industriales.

FUNCIONAMIENTO Y APLICACIONES

El emisor y el receptor se instalan enfrentados. Cuando una pieza interrumpe el haz, el receptor detecta el cambio y proporciona la señal al sistema de control. El OJ5030 realiza únicamente la función de emisión y requiere un receptor compatible por separado; no es un sensor completo con receptor integrado.

Puede emplearse en detección de paso de piezas, conteo de productos, supervisión de presencia y control de flujo en transportadores, líneas de ensamble y maquinaria de empaque, siempre que la aplicación sea compatible con el conjunto emisor-receptor.

CARACTERÍSTICAS TÉCNICAS

• Marca: ifm electronic.
• Modelo: OJ5030.
• Designación técnica: OJS-OOKG/SO/AS.
• Principio de funcionamiento: barrera fotoeléctrica.
• Función: emisor.
• Tipo de luz: roja visible.
• Longitud de onda: 660 nm.
• Alcance especificado: < 10 m.
• Diámetro máximo del punto luminoso: 1,000 mm al alcance máximo.
• Alimentación: 10–30 V DC.
• Consumo de corriente: < 19 mA.
• Clase de protección eléctrica: III.
• Protección contra inversión de polaridad: sí.
• Resistente a sobrecargas: sí.
• Conexión: conector M8, codificación A, 4 contactos.

CONSTRUCCIÓN Y CONDICIONES DE OPERACIÓN

• Carcasa: rectangular, de ABS.
• Dimensiones: 35 × 11 × 24 mm.
• Placa frontal óptica: vidrio.
• Accesorio de sujeción: zinc fundido a presión.
• Ventana LED y botón pulsador: SEPS.
• Orientación de la óptica: lateral.
• Peso: 26.5 g.
• Temperatura ambiente: −25 a 60 °C.
• Grado de protección: IP67.
• Compatibilidad electromagnética: EN 60947-5-2.

INDICADORES E INSTALACIÓN

Cuenta con un LED verde de disponibilidad de funcionamiento. El botón pulsador de este modelo no tiene función.

Para su instalación, debe alinearse con un receptor compatible y alimentarse dentro del rango indicado. El fabricante especifica alimentación «supply class 2» según cULus. El cable con conector M8 y el receptor no figuran entre los componentes incluidos en la ficha técnica.

FICHA TÉCNICA

Consultar ficha técnica del IFM OJ5030 en español (PDF)

CONTENIDO DEL PAQUETE

Suministro descrito por el fabricante:

• 1 emisor de barrera fotoeléctrica IFM OJ5030
