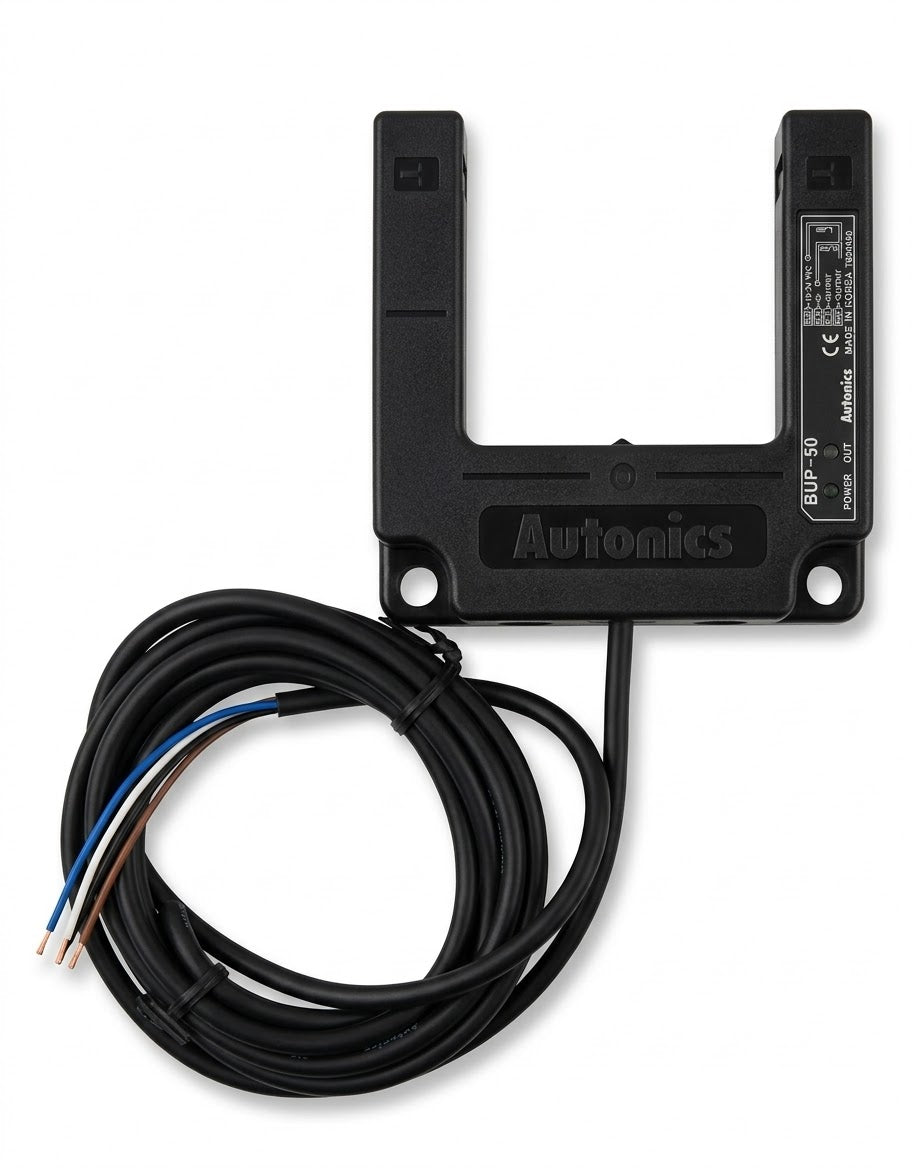

Sensor Fotoeléctrico Autonics BUP-50 - Tipo U (Through-beam), NPN, 50mm

Sensor Fotoeléctrico Autonics BUP-50

El BUP-50 de Autonics es un sensor fotoeléctrico tipo U (horquilla / U-shaped) de haz pasante (through-beam), fabricado en carcasa de plástico reforzado. Está diseñado para detectar el paso de materiales opacos con alta velocidad de respuesta y excelente resistencia al ruido por luz ambiental, ideal para líneas de producción, empaque y control de procesos industriales.

Características principales

• Mayor resistencia al ruido por luz externa (disturbance light)
• Respuesta de alta velocidad, máx. 1 ms
• Circuito integrado de protección contra polaridad inversa y contra sobrecorriente de salida
• Selección de modo Light ON / Dark ON mediante el cable de control
• Grado de protección IP66 (norma IEC)

Especificaciones técnicas

• Modelo: BUP-50 (salida NPN a colector abierto). También disponible en versión PNP (BUP-50-P) y con ajuste de sensibilidad (BUP-50S / BUP-50S-P)
• Tipo de detección: Haz pasante (Through-beam)
• Objeto detectable: Materiales opacos de mínimo Ø4 mm
• Modo de operación: Seleccionable Light ON o Dark ON mediante cable de control
• Distancia de detección: 50 mm
• Velocidad de respuesta: Máx. 1 ms
• Alimentación: 12-24 VDC ±10% (rizado P-P: máx. 10%)
• Consumo de corriente: Máx. 30 mA
• Fuente de luz: LED infrarrojo (940 nm)
• Ajuste de sensibilidad: Fijo (versión S con ajustador de sensibilidad)
• Salida de control: NPN a colector abierto. Voltaje de carga máx. 30 VDC, corriente de carga máx. 200 mA, voltaje residual máx. 1 VDC
• Circuito de protección: Protección contra polaridad inversa y contra sobrecorriente de salida
• Indicadores: LED verde de encendido, LED rojo de operación
• Resistencia de aislamiento: Superior a 20 MΩ (500 VDC megger)
• Inmunidad al ruido: ±240V onda cuadrada (ancho de pulso 1 µs)
• Rigidez dieléctrica: 1,000 VAC 50/60Hz durante 1 minuto
• Vibración: 1.5 mm de amplitud, 10 a 55 Hz, 2 horas en ejes X, Y, Z
• Choque: 500 m/s² (aprox. 50G) en ejes X, Y, Z, 3 veces
• Iluminación ambiental permitida: Luz solar máx. 11,000 lx, lámpara incandescente máx. 3,000 lx
• Temperatura ambiente: -25°C a 65°C (almacenamiento: -25°C a 70°C)
• Humedad ambiental: 35 a 85% HR (almacenamiento: 35 a 85% HR)
• Grado de protección: IP66 (norma IEC)
• Material: Carcasa en acrilonitrilo butadieno estireno (ABS), tapa en policarbonato
• Cable: Ø4 mm, 4 hilos, 2 m (AWG22, diámetro del núcleo 0.08 mm, 60 hilos, diámetro de aislamiento Ø1.25 mm)
• Peso: Aprox. 140 g

Conexión

Cable de 4 hilos: café (+V), azul (0V), negro (salida), blanco (control). El modo Light ON/Dark ON se selecciona conectando el cable blanco de control a +V (Light ON) o a 0V (Dark ON).

Aplicaciones típicas

• Detección de paso de piezas y materiales opacos en líneas de producción
• Conteo de objetos en bandas transportadoras
• Control de procesos de empaque y ensamble
• Automatización industrial en ambientes con presencia de polvo o humedad (IP66)

Contamos con más de 20 años de experiencia surtiendo componentes industriales, refacciones y servicio técnico de mantenimiento y reparación para la industria mexicana. Si necesitas ayuda para elegir el sensor correcto para tu aplicación, contáctanos.

📄 Descargar hoja de datos (datasheet) BUP Series - Autonics

CONTENIDO DEL PAQUETE

• 1 x Sensor fotoeléctrico Autonics BUP-50 (unidad emisora y receptora)
• Cable de conexión de 2 m integrado
