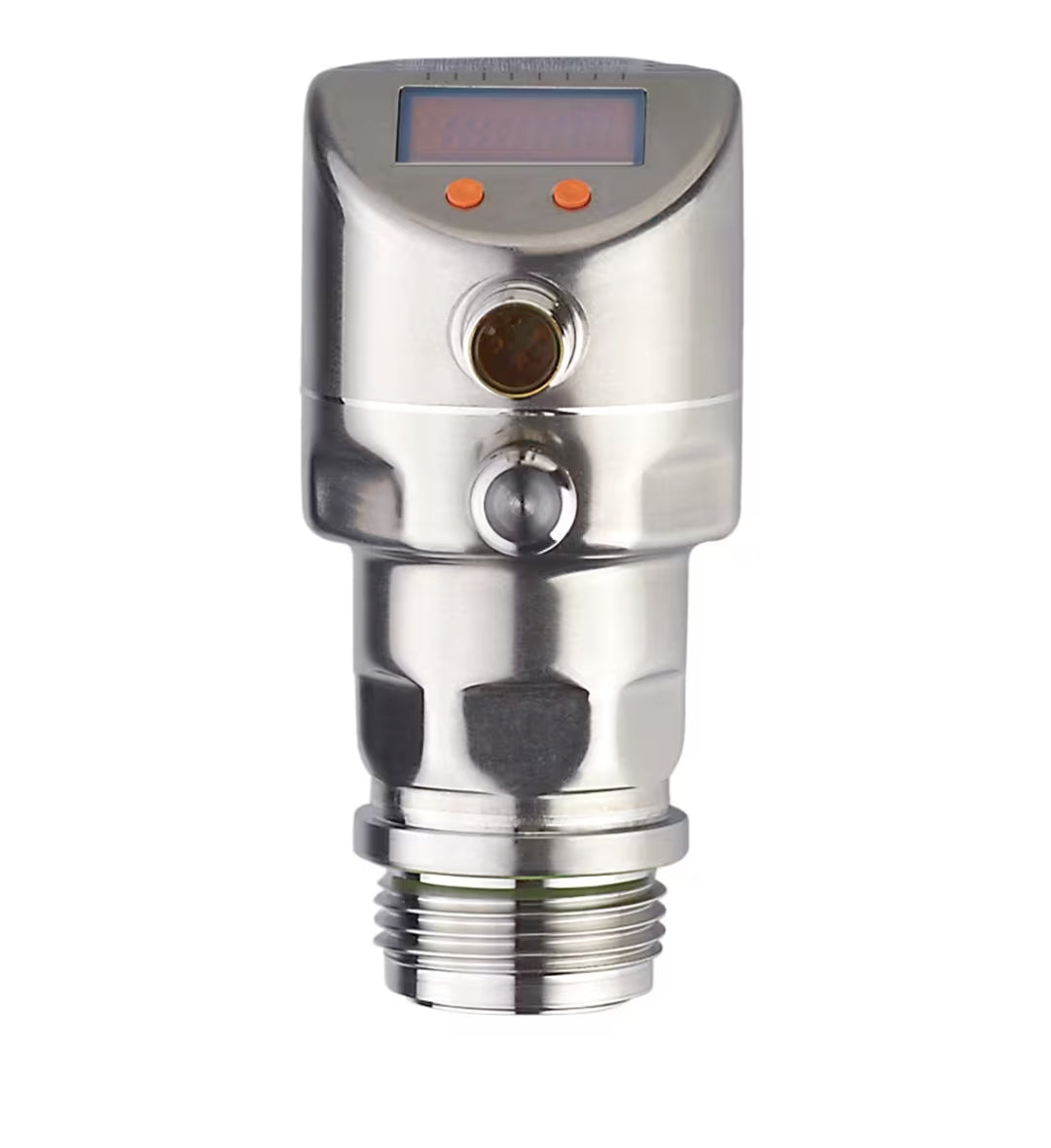

SENSOR DE PRESIÓN IFM PI2798 CON PANTALLA, MEMBRANA AFLORANTE E IO-LINK, RANGO DE −12.4 A 250 MBAR

El IFM PI2798 es un sensor electrónico de presión relativa diseñado para supervisar bajas presiones en aplicaciones industriales, especialmente en la industria alimentaria y de bebidas. Su membrana aflorante permite una instalación enrasada, sin espacios muertos en la conexión de proceso cuando se utiliza el montaje adecuado.

Cuenta con un rango de medición de −12.4 a 250 mbar y una pantalla alfanumérica de cuatro dígitos para consultar la presión directamente en el equipo. Sus salidas configurables permiten transmitir la medición y generar señales de conmutación para sistemas de automatización compatibles.

Su conexión de proceso G 1 con contorno de sellado Aseptoflex Vario, los materiales en contacto con el fluido y sus grados de protección IP67, IP68 e IP69K lo hacen adecuado para aplicaciones que requieren condiciones exigentes de limpieza e instalación.

CARACTERÍSTICAS PRINCIPALES

Medición de presión relativa en líquidos, gases, medios viscosos y líquidos con partículas en suspensión.

Membrana aflorante para montaje enrasado, que ayuda a evitar la acumulación de producto en cavidades de la conexión.

Pantalla alfanumérica de cuatro dígitos para visualizar la medición y configurar parámetros localmente.

Salidas de conmutación configurables PNP/NPN, con función normalmente abierta o normalmente cerrada.

Salida analógica de 4 a 20 mA, escalable e invertible.

Interfaz IO-Link para integración y parametrización con equipos compatibles.

Conector M12 de cuatro contactos chapados en oro.

Protecciones contra inversión de polaridad, cortocircuito y sobrecarga.

ESPECIFICACIONES TÉCNICAS

Marca: IFM. Modelo: PI2798. Designación técnica: PI-,25BREA01-MFRKG/US/ /P. Tipo: sensor de presión con membrana aflorante y pantalla. Tipo de presión: relativa. Rango de medición: −12.4 a 250 mbar. Rango equivalente en bar: −0.0124 a 0.25 bar. Rango equivalente en kPa: −1.24 a 25 kPa. Rango equivalente en pulgadas de columna de agua: −5 a 100.4 inH₂O. Conexión de proceso: rosca exterior G 1 con contorno de sellado Aseptoflex Vario. Clase de protección eléctrica: III. Protección contra inversión de polaridad: sí. Supervisión interna de funcionamiento, watchdog: integrada.

ALIMENTACIÓN Y MODOS DE CONEXIÓN

Funcionamiento a 2 hilos: Tensión de alimentación: 20 a 32 V CC. Consumo de corriente: 3.6 a 21 mA. Retardo al encendido: 1 segundo. Carga máxima de la salida analógica: 300 Ω. Tiempo de respuesta al escalón de la salida analógica: 45 ms.

Funcionamiento a 3 hilos: Tensión de alimentación: 18 a 32 V CC. Consumo de corriente: inferior a 45 mA. Retardo al encendido: 0.5 segundos. Caída de tensión máxima de la salida de conmutación: 2 V CC. Corriente permanente máxima de la salida de conmutación: 250 mA. Frecuencia de conmutación: 125 Hz. Tiempo mínimo de respuesta de la salida de conmutación: 3 ms. Tiempo de respuesta al escalón de la salida analógica: 7 ms. Carga máxima de la salida analógica: (Ub − 10 V) / 20 mA, donde Ub es la tensión de alimentación.

SALIDAS Y SEÑALES

El equipo dispone de dos salidas físicas. Según la configuración, permite utilizar dos salidas de conmutación o una salida de conmutación y una salida analógica. No se trata de tres salidas independientes simultáneas.

Diseño de las salidas de conmutación: PNP/NPN configurable. Función: normalmente abierta o normalmente cerrada, configurable. Salida analógica: 4 a 20 mA, escalable e invertible. Protección contra cortocircuito: sí, no enclavada. Protección contra sobrecarga: sí.

RANGOS DE AJUSTE

Punto de conmutación SP: −12 a 250 mbar. Punto de desconmutación rP: −12.4 a 249.6 mbar. Inicio de la escala analógica: −12.4 a 187.4 mbar. Final de la escala analógica: 50 a 250 mbar. Incrementos de ajuste: 0.2 mbar. Amortiguación del valor de proceso dAP: 0 a 30 segundos. Amortiguación de la salida analógica dAA: 0.01 a 99.99 segundos.

PRECISIÓN Y ESTABILIDAD

Precisión del punto de conmutación: inferior a ±0.2 % del intervalo. Desviación de la característica, incluyendo linealidad, histéresis y repetibilidad: inferior a ±0.2 % del intervalo. Desviación de linealidad: inferior a ±0.15 % del intervalo. Desviación de histéresis: inferior a ±0.15 % del intervalo. Repetibilidad: inferior a ±0.1 % del intervalo, con fluctuaciones de temperatura inferiores a 10 K. Estabilidad a largo plazo: inferior a ±0.1 % del intervalo por año.

Estos valores corresponden a las condiciones indicadas por el fabricante y a una relación de escala de 1:1.

COMUNICACIÓN IO-LINK

Interfaz: IO-Link. Revisión: 1.0. Tipo de transmisión: COM2. Velocidad: 38.4 kBaud. Modo SIO: compatible. Clase de puerto del maestro requerida: A. Datos de proceso analógicos: 1. Datos de proceso binarios: 2. Tiempo mínimo del ciclo de proceso: 2.3 ms.

CONDICIONES DE OPERACIÓN

Temperatura del fluido: −25 a +125 °C. Temperatura temporal máxima del fluido: +145 °C durante un máximo de 1 hora. Temperatura ambiente: −25 a +80 °C. Temperatura de almacenamiento: −40 a +100 °C. Grados de protección: IP67, IP68 e IP69K. Resistencia a choques: 50 g durante 11 ms. Resistencia a vibraciones: 20 g entre 10 y 2000 Hz.

LÍMITES DE PRESIÓN

Presión de sobrecarga indicada: 6000 mbar, equivalente a 6 bar. Presión mínima de rotura: 30 000 mbar, equivalente a 30 bar. Resistencia al vacío: −1000 mbar.

Estos límites no amplían el rango de medición. El intervalo de medición del PI2798 sigue siendo de −12.4 a 250 mbar. La presión de rotura no debe utilizarse como presión admisible de trabajo.

MATERIALES Y CARACTERÍSTICAS MECÁNICAS

Tipo de carcasa: tubular. Diámetro: 50 mm. Longitud: 105.8 mm. Peso: 354 g. Materiales del equipo: acero inoxidable 1.4404 / 316L, FKM, PTFE, PBT, PEI y PFA. Materiales en contacto con el fluido: cerámica de óxido de aluminio de pureza 99.9 %, acero inoxidable 1.4435 / 316L y PTFE. Acabado superficial indicado: Ra inferior a 0.4 µm; Rz de 4 µm. Conexión eléctrica: conector M12, codificación A, cuatro contactos chapados en oro.

PANTALLA E INDICADORES

Pantalla alfanumérica de cuatro dígitos. Indicación de unidad mediante LED verde. Indicación del estado de conmutación mediante LED amarillo. Unidades de visualización: mbar, kPa, inH₂O, mm de columna de agua y porcentaje del intervalo.

APLICACIONES

Adecuado para supervisar bajas presiones en equipos de procesamiento de alimentos y bebidas, tuberías y recipientes compatibles con su conexión de proceso.

Puede utilizarse con líquidos, gases y productos viscosos o con partículas en suspensión, siempre que se verifique la compatibilidad química y térmica con los materiales en contacto con el fluido.

Su salida analógica facilita transmitir la presión a un PLC o sistema de adquisición, mientras que las salidas de conmutación permiten establecer señales al alcanzar los límites configurados.

FICHA TÉCNICA

Consultar ficha técnica del sensor IFM PI2798 en PDF

CONTENIDO DEL PAQUETE

1 sensor de presión IFM PI2798 con pantalla.

La ficha técnica indica una unidad por empaque y no especifica cable, adaptador de proceso ni accesorios de montaje incluidos.
