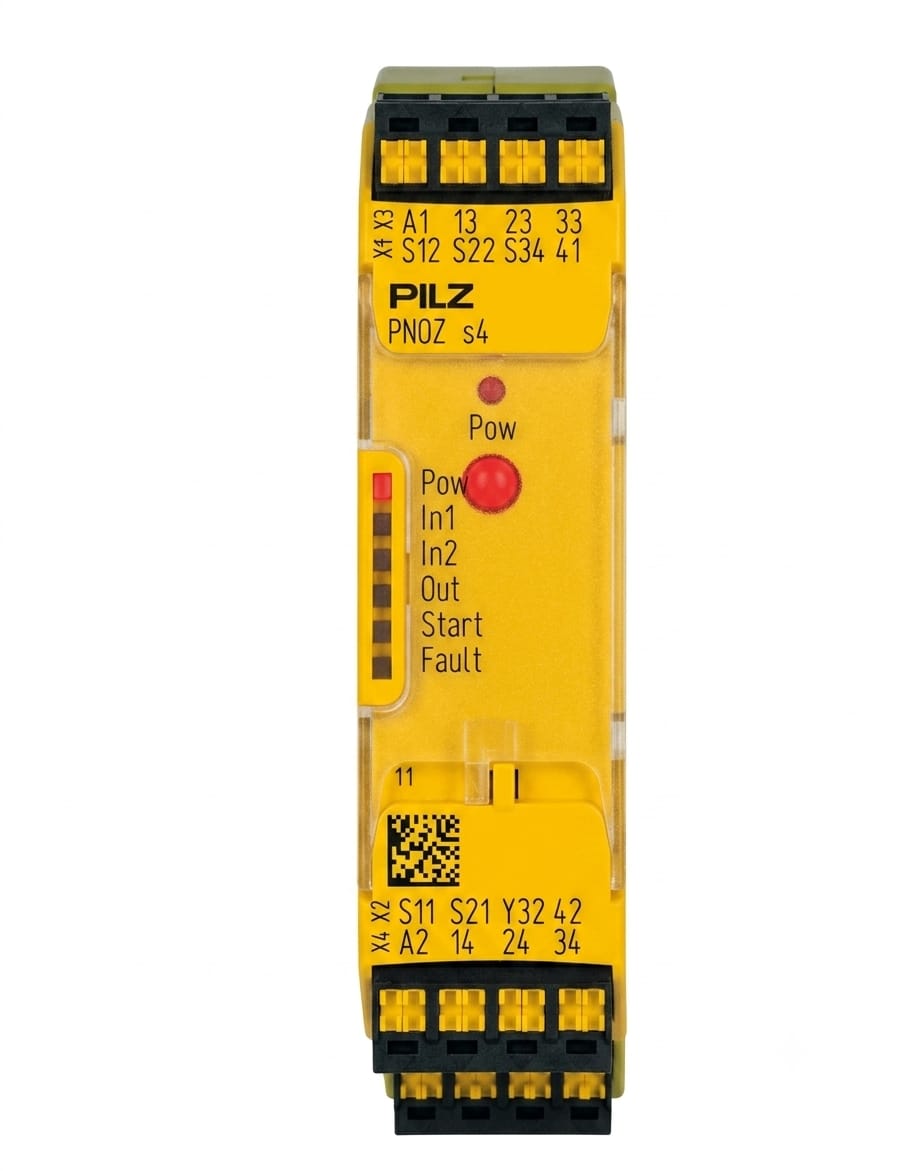

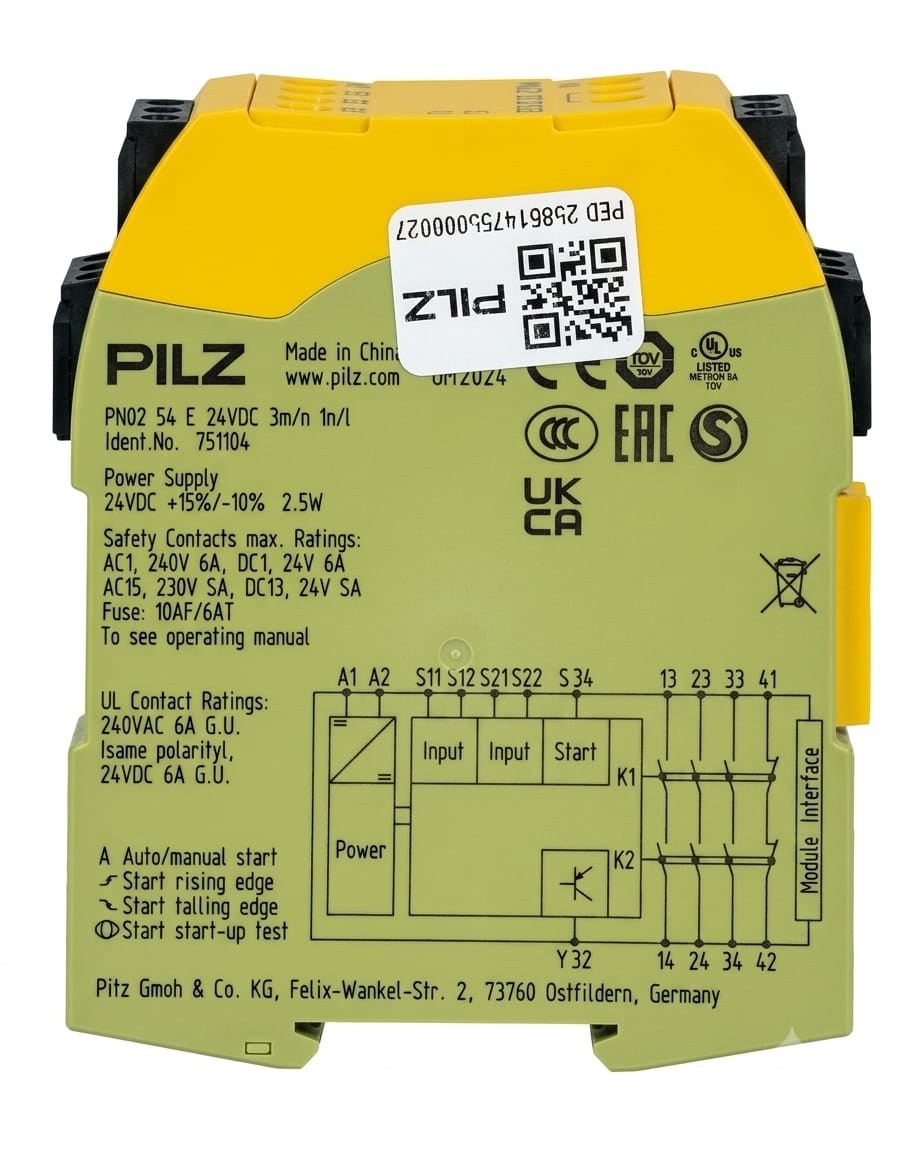

Relevador de Seguridad PILZ PNOZ s4 — N/P 751104

Relevador de Seguridad PILZ PNOZ s4 — N/P 751104

Descripción General

El PILZ PNOZ s4 (número de parte 751104) es un relevador de seguridad modular de la serie PNOZsigma, diseñado para la supervisión de circuitos de paro de emergencia (E-Stop), interruptores de posición y cortinas de luz. Cumple con los más altos estándares de seguridad funcional: SIL 3 (IEC 62061) y PL e / Categoría 4 (EN ISO 13849-1).

Especificaciones Técnicas

• Número de parte: 751104
• Tensión de alimentación: 24 VDC
• Categoría de seguridad: Cat. 4 / PL e / SIL 3
• Entradas de seguridad: 2 canales (contactos NC, pulsador E-Stop o interruptor de puerta)
• Salidas de seguridad: 3 NA (normalmente abiertas) + 1 NC de diagnóstico
• Tiempo de respuesta: ≤ 20 ms
• Función de rearme: Manual o automático (configurable)
• Detección de cortocircuito entre canales: Sí
• Temperatura de operación: 0 °C a +55 °C
• Montaje: Riel DIN
• Ancho: 22.5 mm
• Conexión: Bornes de tornillo
• Certificaciones: CE, UL, cUL, BG

Contenido del Paquete

• 1x Relevador de seguridad PILZ PNOZ s4 (751104)
• Manual de instalación y configuración
• Hoja de datos técnicos (datasheet)

Aplicaciones Típicas

• Paro de emergencia (E-Stop)
• Interruptores de puerta de seguridad
• Cortinas de luz y barreras optoeléctricas
• Mandos bimanuales

Ventajas

• Formato compacto y modular (22.5 mm)
• Diagnóstico integrado con LEDs indicadores
• Ampliable con módulos PNOZ s30 para salidas adicionales
• Cumplimiento normativo certificado para maquinaria industrial europea y americana

Documentación Técnica

📄 Descargar Datasheet oficial PILZ PNOZ s4 (751104) — PDF

⚠️ Nota: Verifique los parámetros con el datasheet oficial de PILZ antes de la instalación.
