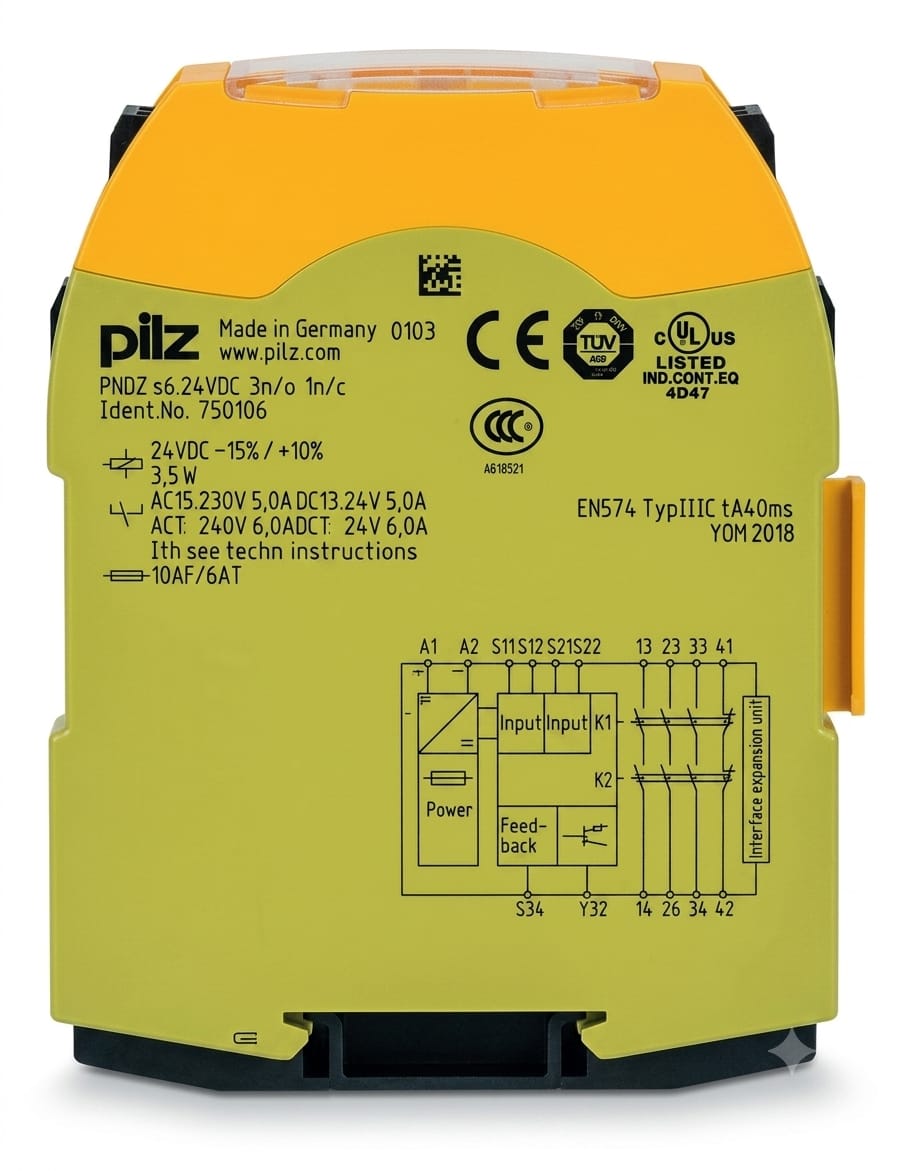

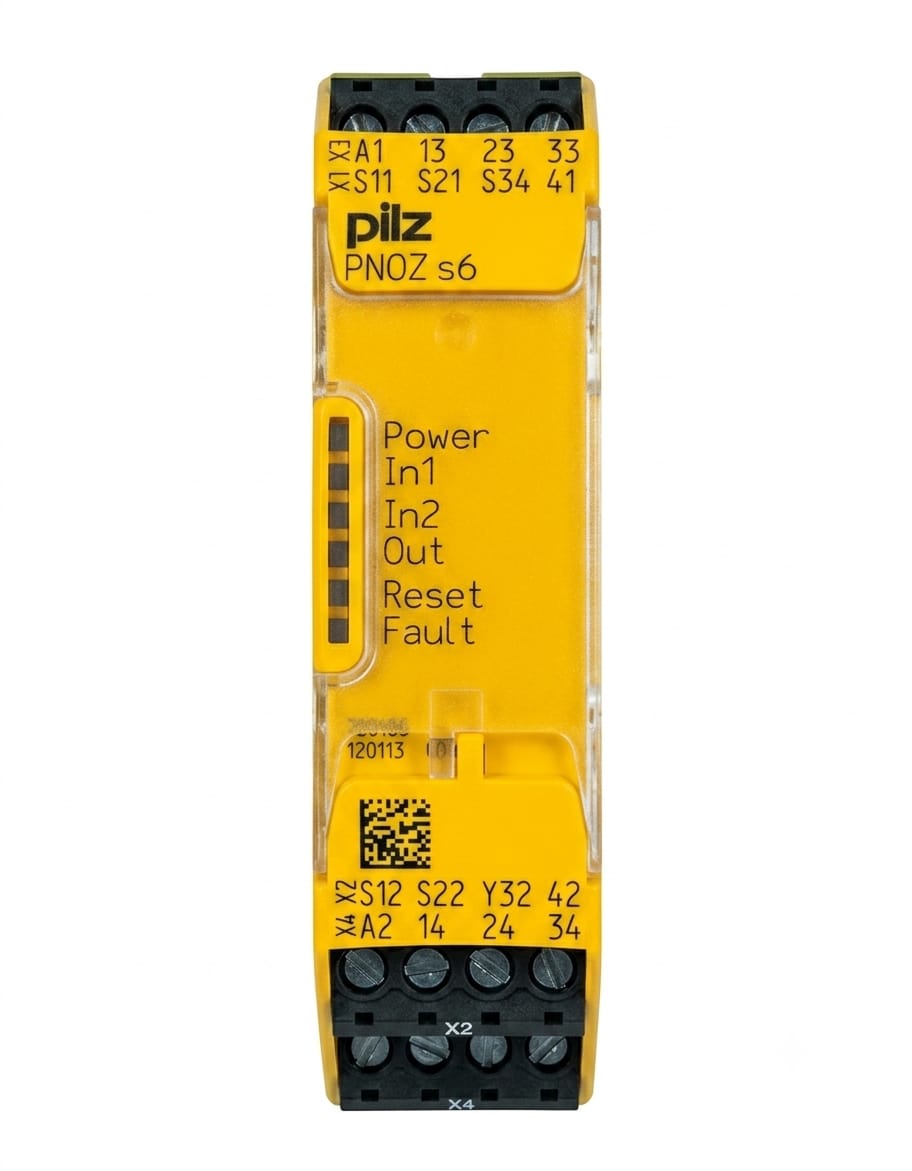

Relevador de Seguridad PILZ PNOZ s6 — N/P 750106

Relevador de Seguridad PILZ PNOZ s6 — N/P 750106

Descripción General

El PILZ PNOZ s6 (número de parte 750106) es un relevador de seguridad modular de la serie PNOZsigma, diseñado para la supervisión de circuitos de paro de emergencia (E-Stop), interruptores de posición y cortinas de luz con habilitación temporizada. Cumple con los más altos estándares de seguridad funcional: SIL 3 (IEC 62061) y PL e / Categoría 4 (EN ISO 13849-1).

Especificaciones Técnicas

• Número de parte: 750106
• Tensión de alimentación: 24 VDC
• Categoría de seguridad: Cat. 4 / PL e / SIL 3
• Entradas de seguridad: 2 canales (contactos NC, pulsador E-Stop o interruptor de puerta)
• Salidas de seguridad: 4 NA (normalmente abiertas) + 1 NC de diagnóstico
• Función de temporización: Retardo a la desconexión configurable (0.05 s – 30 s)
• Tiempo de respuesta: ≤ 20 ms
• Función de rearme: Manual o automático (configurable)
• Detección de cortocircuito entre canales: Sí
• Temperatura de operación: 0 °C a +55 °C
• Montaje: Riel DIN
• Ancho: 22.5 mm
• Conexión: Bornes de tornillo
• Certificaciones: CE, UL, cUL, BG

Aplicaciones Típicas

• Paro de emergencia (E-Stop) con retardo temporizado
• Interruptores de puerta de seguridad con tiempo de acceso
• Cortinas de luz y barreras optoeléctricas
• Prensas y equipos con inercia de movimiento
• Mandos bimanuales

Ventajas

• Función de temporización integrada — elimina la necesidad de un módulo de tiempo externo
• Formato compacto y modular (22.5 mm)
• Diagnóstico integrado con LEDs indicadores
• Ampliable con módulos PNOZ s30 para salidas adicionales
• Cumplimiento normativo certificado para maquinaria industrial europea y americana

Contenido del Paquete

• 1x Relevador de seguridad PILZ PNOZ s6 (750106)
• Manual de instalación y configuración
• Hoja de datos técnicos (datasheet)

Documentación Técnica

📄 Descargar Datasheet oficial PILZ PNOZ s6 (750106) — PDF

⚠️ Nota: Verifique los parámetros con el datasheet oficial de PILZ antes de la instalación.
