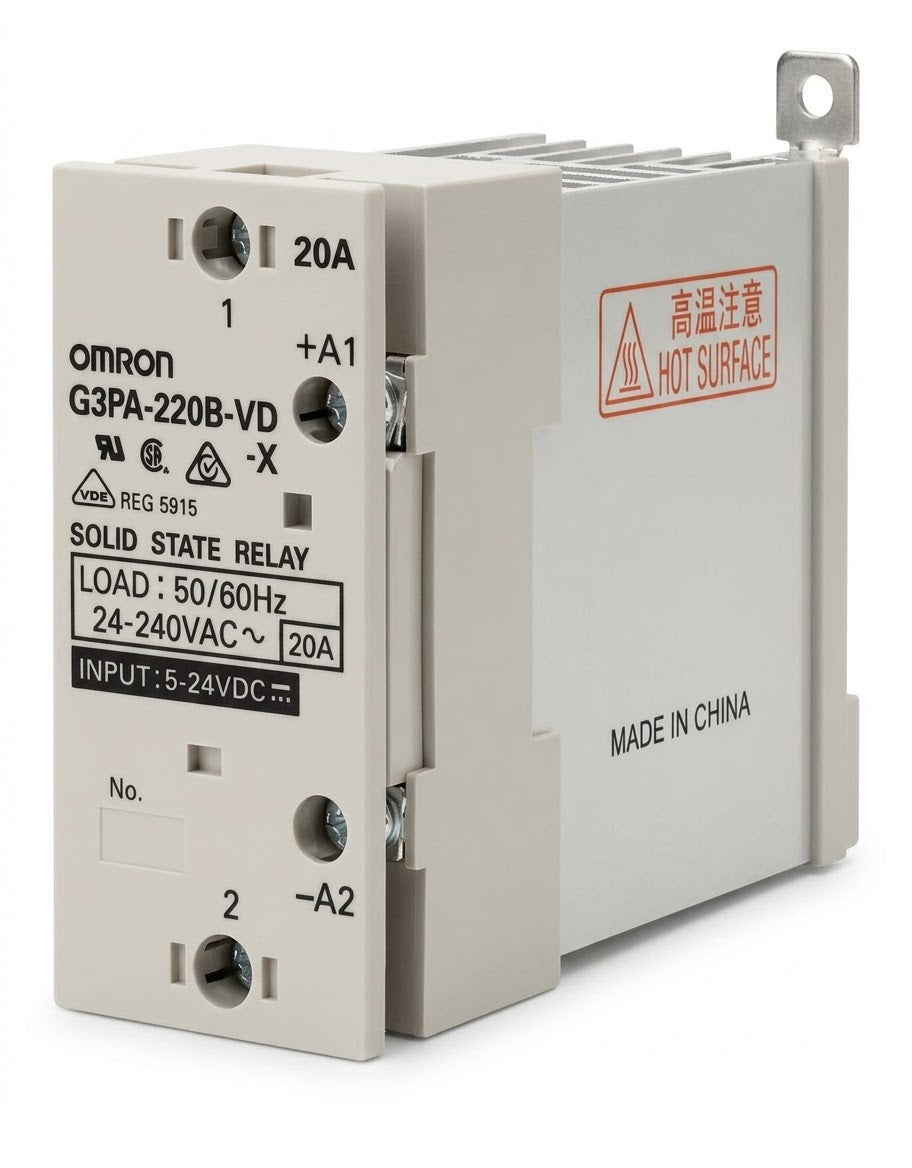

Relevador de estado sólido OMRON G3PA-220B-VD-X 20 A 24–240 VCA

DESCRIPCIÓN DEL PRODUCTO

El OMRON G3PA-220B-VD-X es un relevador de estado sólido, SSR, diseñado para controlar cargas de corriente alterna mediante una señal de mando en corriente continua. Integra un disipador de calor y permite montaje sobre riel DIN o mediante tornillos, facilitando su instalación en tableros de automatización y control industrial.

Su entrada nominal de 5 a 24 VCC permite recibir señales de control de equipos compatibles, como controladores de temperatura y salidas de PLC. La salida admite cargas de hasta 20 A a 40 °C, bajo las condiciones de instalación y disipación especificadas por el fabricante.

Incorpora conmutación por cruce por cero, que realiza la conexión cerca del punto de tensión cero de la alimentación de CA. Esta característica resulta especialmente útil para el control de cargas resistivas, como elementos calefactores.

ESPECIFICACIONES TÉCNICAS

• Marca: OMRON.
• Modelo: G3PA-220B-VD-X.
• Serie: G3PA.
• Tipo: relevador de estado sólido con disipador integrado.
• Tipo de control: entrada de corriente continua y salida para corriente alterna.
• Aislamiento: fotoacoplador de triac.
• Función de cruce por cero: sí.
• Indicador de funcionamiento: sí.
• Terminales: de tornillo.
• Montaje: sobre riel DIN o mediante tornillos.

Entrada de control

• Tensión nominal: de 5 a 24 VCC.
• Rango de tensión de operación: de 4 a 30 VCC.
• Corriente de entrada: 7 mA máximo.

Salida de potencia

• Tensión nominal de carga: de 24 a 240 VCA, 50/60 Hz.
• Rango de tensión de carga: de 19 a 264 VCA, 50/60 Hz.
• Corriente de carga: de 0.1 a 20 A a 40 °C, sujeta a las condiciones del fabricante.
• Corriente de irrupción soportada: 220 A durante un ciclo a 60 Hz; no corresponde a corriente continua de operación.
• Caída de tensión en conducción: 1.6 V RMS máximo.
• Corriente de fuga en estado apagado: 5 mA máximo a 100 VCA y 10 mA máximo a 200 VCA.
• Tiempo de activación: medio ciclo de la alimentación de carga más 1 ms máximo.
• Tiempo de desactivación: medio ciclo de la alimentación de carga más 1 ms máximo.

Características ambientales y de aislamiento

• Temperatura de operación: de −30 a +80 °C, sin congelación ni condensación y aplicando la reducción de corriente correspondiente.
• Temperatura de almacenamiento: de −30 a +100 °C, sin congelación ni condensación.
• Humedad de operación: de 45 a 85 %.
• Resistencia de aislamiento: 100 MΩ mínimo a 500 VCC.
• Rigidez dieléctrica: 4,000 VCA a 50/60 Hz durante 1 minuto.
• Peso aproximado: 340 g.
• Cartucho de potencia de reemplazo indicado: G32A-A20-VD-X DC5-24, disponible por separado.

APLICACIONES

Adecuado para maniobra de resistencias calefactoras, control de temperatura en hornos y equipos de empaque, sistemas de calentamiento y automatización que requiera conmutación repetitiva de cargas de CA compatibles.

Para cargas con elevada corriente de arranque, como motores, transformadores o lámparas, la selección debe considerar la corriente de irrupción y las recomendaciones específicas del fabricante, no solamente la corriente nominal de 20 A.

FICHA TÉCNICA

Consultar ficha técnica OMRON G3PA en PDF

CONTENIDO DEL PAQUETE

1 relevador de estado sólido OMRON G3PA-220B-VD-X con disipador integrado.

Los accesorios de montaje y otros componentes incluidos deben confirmarse con la presentación disponible.
