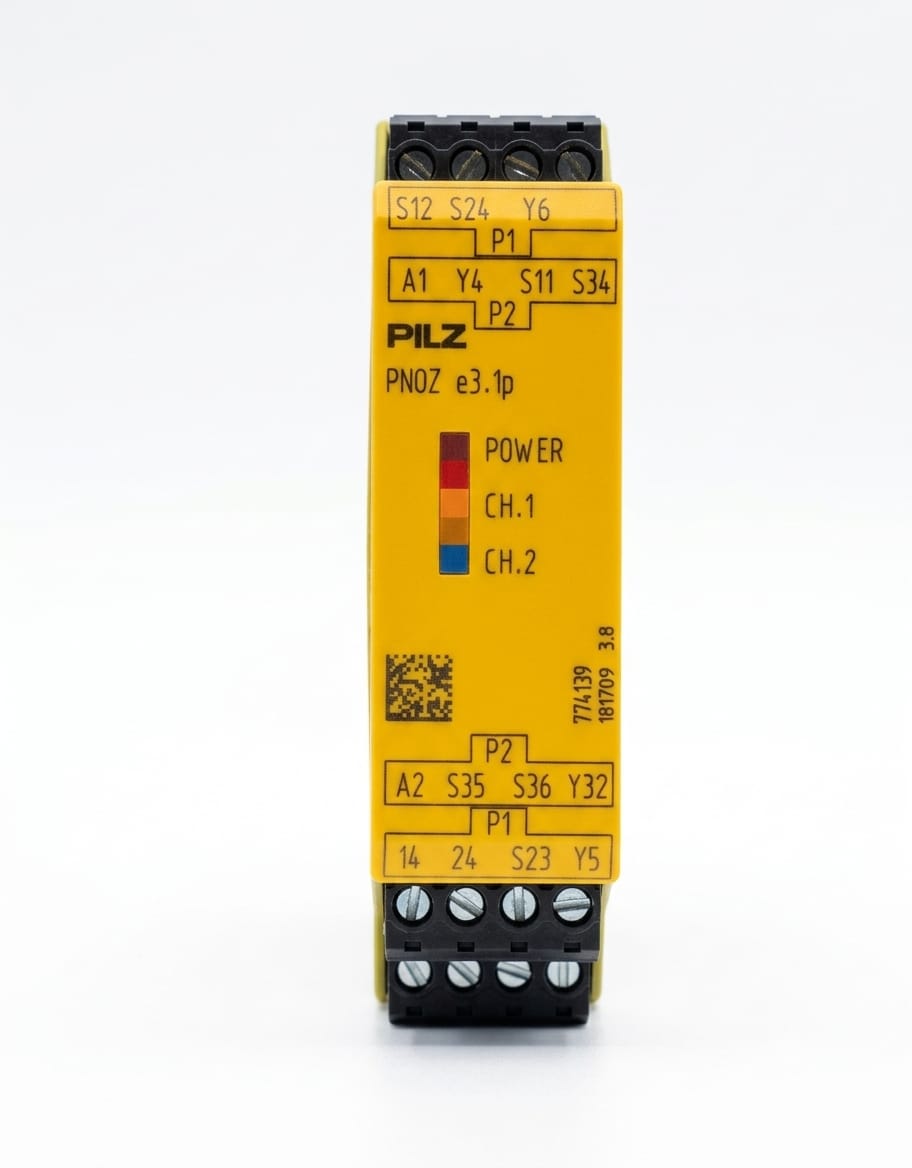

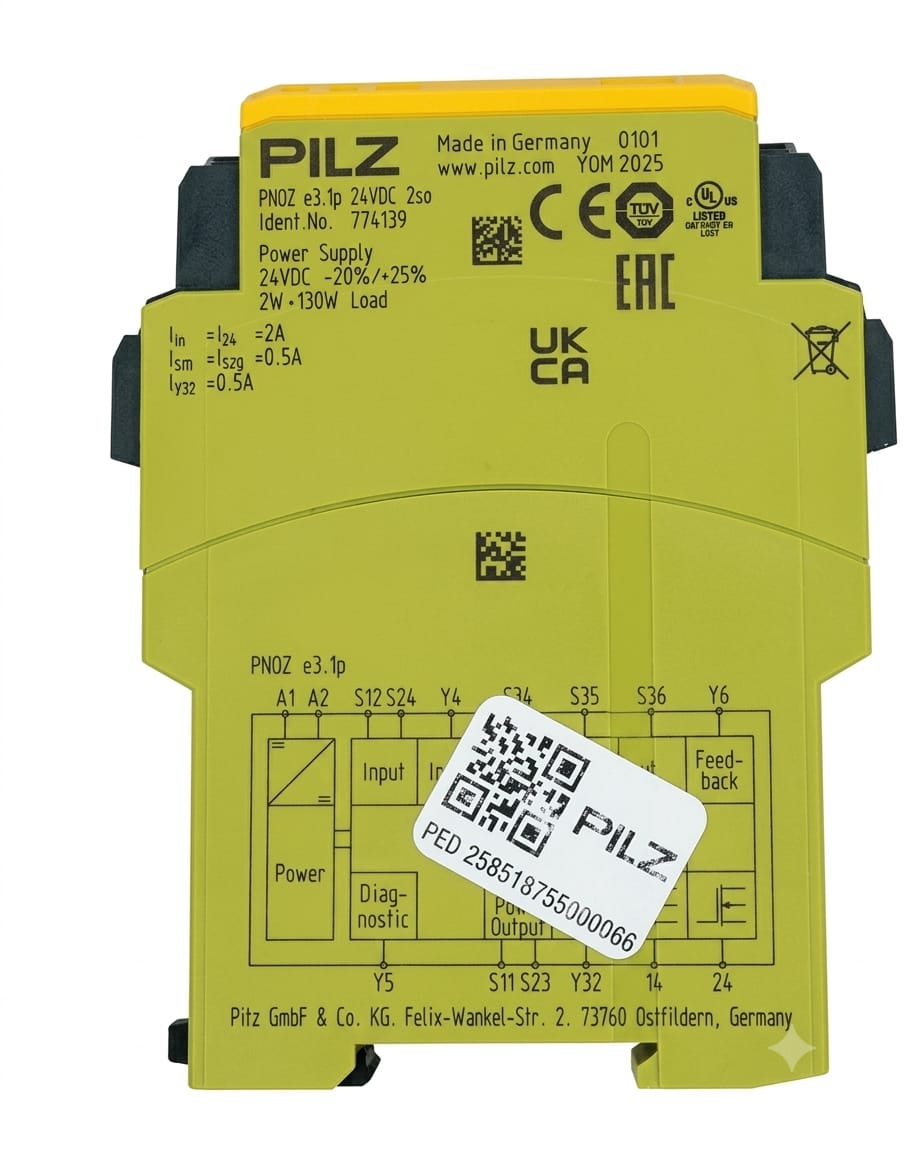

Relé de Seguridad Electrónico PILZ PNOZ e3.1p – N/P 774139
El PILZ PNOZ e3.1p (774139) es un relé de seguridad electrónico de la serie PNOZelog, diseñado para la supervisión segura de dispositivos de mando de dos manos (two-hand control) conforme a las normas internacionales de seguridad funcional. Compacto, robusto y de fácil instalación en carril DIN, es la solución ideal para proteger operadores en prensas, troqueladas, soldadoras y maquinaria de ciclo manual.
Especificaciones Técnicas
| N/P (Part Number) | 774139 |
| Modelo | PNOZ e3.1p |
| Tensión de Alimentación | 24 V DC |
| Tolerancia de Tensión | -15 % / +10 % |
| Consumo de Corriente | Máx. 50 mA |
| Contactos de Salida de Seguridad | 2 SO (2 contactos de apertura brusca) |
| Categoría de Seguridad | Cat. 4, PL e (ISO 13849-1), SIL 3 (IEC 62061) |
| Función de Seguridad | Control de dos manos – Tipo IIIC (EN 574) |
| Tiempo de Sincronismo | 0,5 s (ambos canales deben activarse simultáneamente) |
| Tiempo de Respuesta (OFF) | Máx. 20 ms |
| Corriente Nominal de Contactos | 6 A / 250 V AC (AC-15); 6 A / 24 V DC (DC-13) |
| Temperatura de Operación | -10 °C a +55 °C |
| Temperatura de Almacenamiento | -25 °C a +70 °C |
| Grado de Protección | IP40 (frontal) / IP20 (terminales) |
| Montaje | Carril DIN 35 mm |
| Ancho del Módulo | 22,5 mm |
| Peso Aprox. | 150 g |
| Certificaciones | CE, TÜV, cULus |
| Normas Aplicables | EN 574, ISO 13849-1, IEC 62061, IEC 60947-5-1 |
Función de Seguridad – Control de Dos Manos Tipo IIIC
El PNOZ e3.1p supervisa que el operador mantenga presionados ambos pulsadores simultáneamente para habilitar el movimiento peligroso de la máquina. Si cualquiera de los dos pulsadores se suelta, los contactos de seguridad se abren de forma inmediata, deteniendo el proceso. El módulo verifica además que ambas señales lleguen dentro de una ventana de 0,5 segundos para evitar burlar el sistema con una sola mano.
Diagrama de Conexión Simplificado
- Entradas Canal 1: S11 – S12 (Pulsador mano izquierda)
- Entradas Canal 2: S21 – S22 (Pulsador mano derecha)
- Alimentación: A1 (+24 VDC), A2 (0 V / GND)
- Salidas de Seguridad (SO): 13-14 y 23-24 (NC – contacto normalmente cerrado con apertura brusca)
- Rearme: Automático o manual (configurable mediante puente)
Aplicaciones Típicas
- Prensas excéntricas y de fricción
- Troqueladas y punzonadoras
- Soldadoras por punto y por resistencia
- Máquinas de inyección con ciclo manual
- Equipos de ensamble y empaque con zonas de peligro
Ventajas Clave
- Diseño ultracompacto de 22,5 mm de ancho – ahorra espacio en tablero
- Alcanza PL e / Cat. 4 / SIL 3 – la máxima categoría de seguridad disponible
- Sin necesidad de programación – configuración mediante puentes físicos
- LED de diagnóstico incorporado para indicación de estado y fallo
- Compatible con la gama completa de pulsadores de dos manos PILZ
⚠️ Nota técnica: Siempre consulta el manual de instrucciones oficial PILZ y el datasheet del 774139 antes de realizar la instalación. La parametrización y el cableado deben ser realizados por personal calificado conforme a las normas locales de seguridad eléctrica.
Contenido del Paquete
- 1 × Relé de seguridad PILZ PNOZ e3.1p (774139)
- 1 × Guía de inicio rápido (Quick Start Guide)
- 1 × Bloque de terminales extraíble
- Documentación de conformidad CE
Nota: El datasheet completo, el manual de instrucciones y los bloques de función para PAS4000 / PSS WIN-PRO están disponibles para descarga en el sitio oficial de PILZ (pilz.com).
