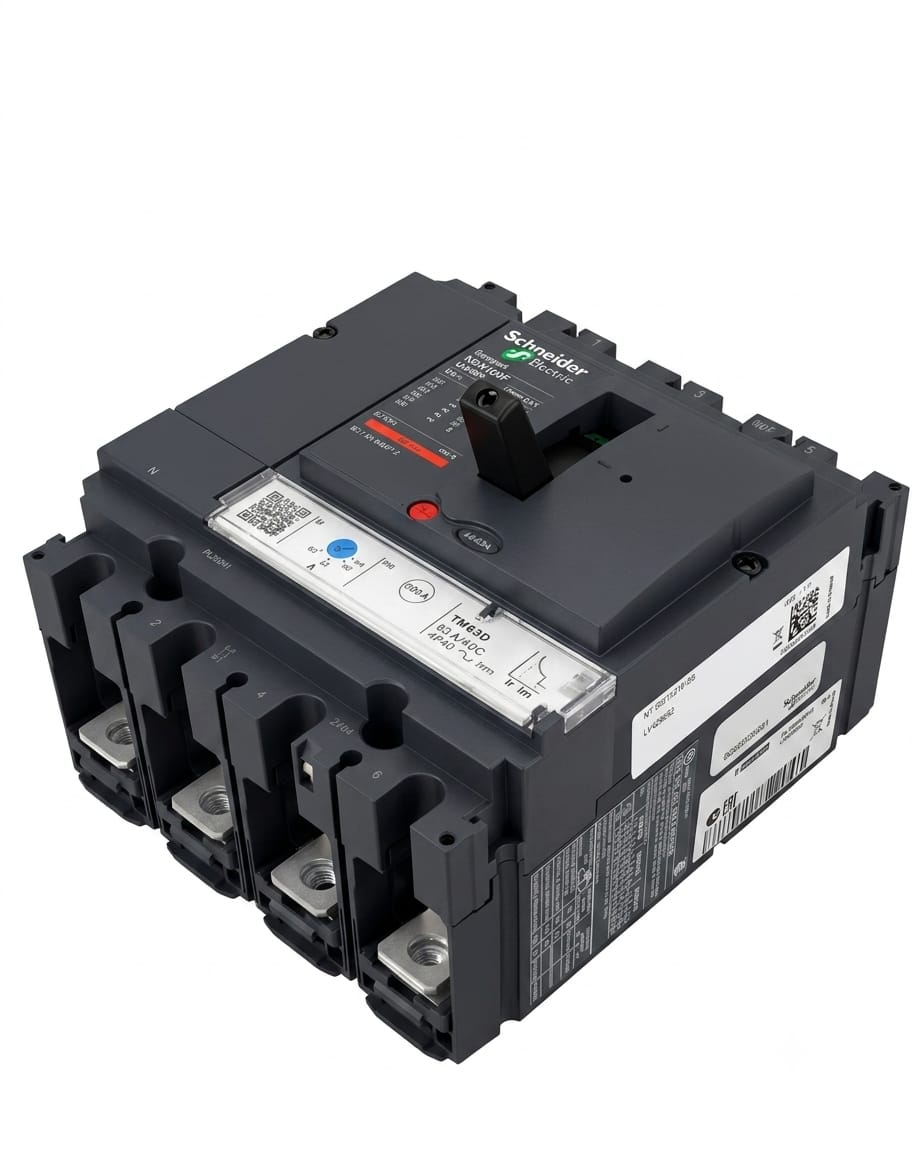

Interruptor Termomagnético Schneider Electric Compact NSX100F LV429652 | 63 A | 4 Polos | TM63D | 36 kA

El Schneider Electric Compact NSX100F LV429652 es un interruptor automático de caja moldeada (MCCB) diseñado para la protección y seccionamiento de circuitos eléctricos en instalaciones industriales, comerciales y sistemas de distribución de energía.

Cuenta con una corriente nominal de 63 A, configuración de 4 polos (4P4D) y una unidad de disparo termomagnética TM63D, que proporciona protección contra sobrecargas y cortocircuitos. Ofrece una capacidad de corte de 36 kA a 415 VAC, siendo una solución robusta y confiable para tableros eléctricos y sistemas de distribución.

Características

• Marca: Schneider Electric
• Serie: Compact NSX
• Modelo: NSX100F
• Referencia: LV429652
• Tipo: Interruptor automático de caja moldeada (MCCB)
• Número de polos: 4
• Configuración: 4P4D
• Corriente nominal: 63 A
• Unidad de disparo: TM63D
• Tecnología de protección: Termomagnética
• Protección: Sobrecarga y cortocircuito
• Capacidad de corte (Icu): 36 kA a 415 VAC
• Tensión de aislamiento (Ui): 800 V
• Tensión soportada al impulso (Uimp): 8 kV
• Frecuencia: 50/60 Hz
• Norma: IEC / EN 60947-2
• Montaje: Fijo
• Aplicación: Distribución y protección de circuitos eléctricos

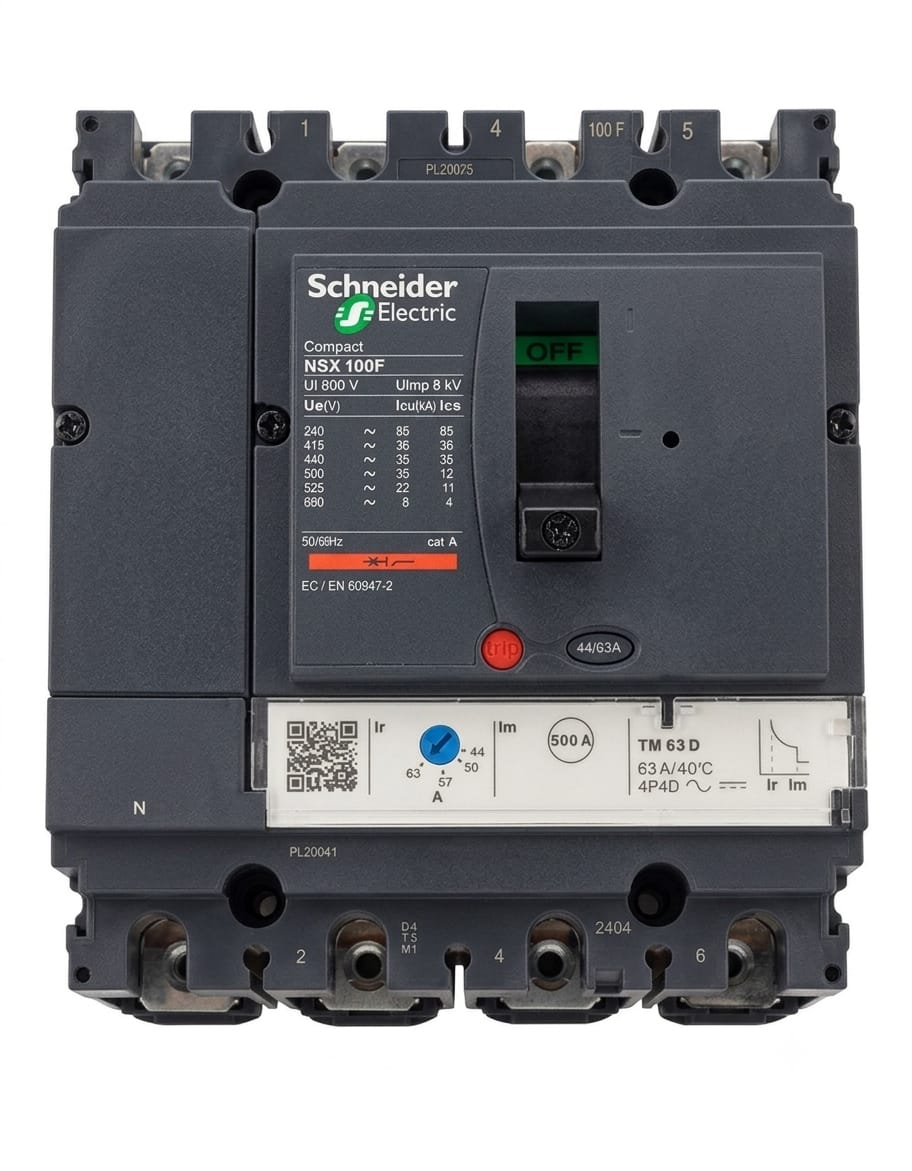

Unidad de disparo TM63D

Protección térmica (Ir)

• Ajustable aproximadamente entre 44 y 63 A.
• Protege el circuito frente a sobrecargas prolongadas.

Protección magnética (Im)

• Disparo instantáneo ante corrientes elevadas producidas por cortocircuitos.
• Umbral de disparo instantáneo: 500 A.

Distribución de terminales

Entrada de alimentación

• L1 / L2 / L3 / N

Salida hacia la carga

• T1 / T2 / T3 / N

Al tratarse de una configuración 4P4D, los cuatro polos cuentan con protección, incluido el neutro.

Aplicaciones

• Tableros eléctricos industriales.
• Tableros generales de distribución.
• Protección de alimentadores.
• Sistemas trifásicos con neutro.
• Instalaciones comerciales e industriales.
• Maquinaria industrial.
• Sistemas de automatización.
• Centros de control y distribución.
• Protección contra sobrecargas y cortocircuitos.

Contenido del paquete

1 × Interruptor Schneider Electric Compact NSX100F LV429652 – 63 A – 4P4D – TM63D.

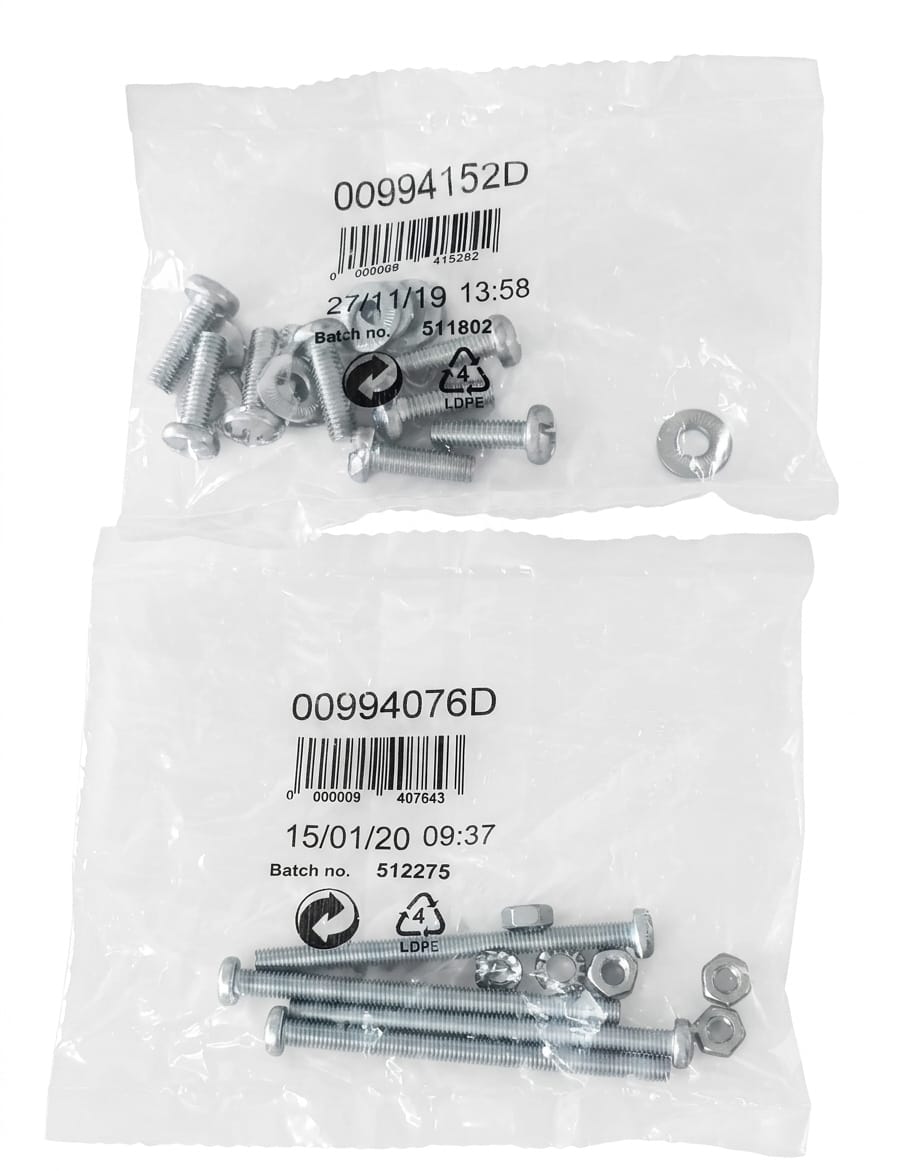

Incluye los accesorios de montaje mostrados en las fotografías, cuando formen parte físicamente del producto entregado.

📄 Datasheet

Descargar Datasheet – Schneider Electric Compact NSX100F LV429652 (PDF)
