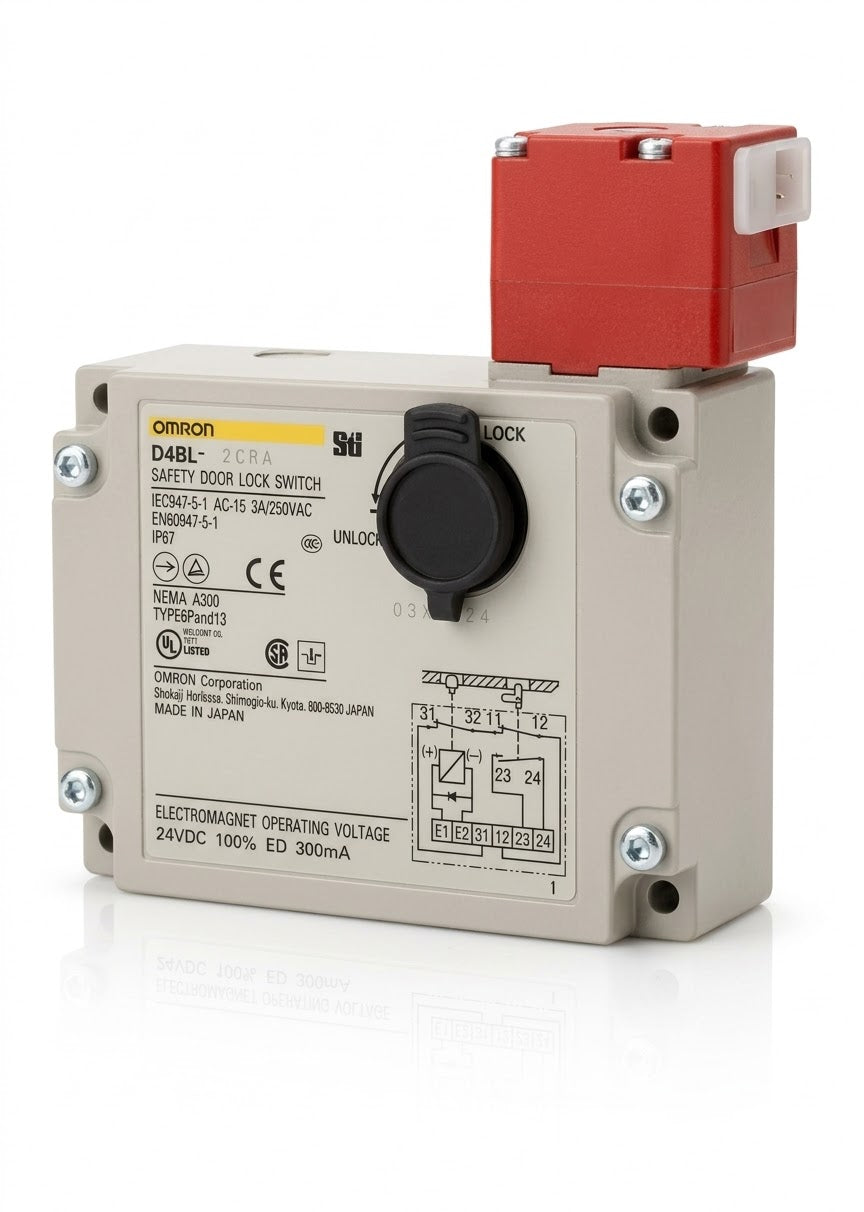

Interruptor de seguridad OMRON D4BL-2CRA con bloqueo mecánico, 24 V CC

INTERRUPTOR DE SEGURIDAD OMRON D4BL-2CRA PARA PUERTA CON BLOQUEO MECÁNICO

El OMRON D4BL-2CRA es un interruptor de enclavamiento para puertas y resguardos de maquinaria industrial. Combina detección de apertura y cierre con un mecanismo de bloqueo que mantiene retenida la llave de operación hasta que se aplica la señal eléctrica de desbloqueo.

Está diseñado para integrarse en sistemas de control de seguridad donde es necesario mantener cerrado un resguardo mientras persiste un movimiento peligroso, como la inercia de una herramienta después de ordenar el paro. La autorización de desbloqueo debe provenir del sistema de control correspondiente; el interruptor no detecta por sí mismo que la máquina se haya detenido.

CARACTERÍSTICAS PRINCIPALES

• Bloqueo mecánico al insertar correctamente la llave de operación.
• Desbloqueo eléctrico mediante solenoide de 24 V CC.
• Contactos para detección de apertura y cierre de puerta y monitoreo del bloqueo.
• Mecanismo de apertura directa en el contacto NC de detección de puerta, según lo indicado en el catálogo.
• Cuerpo robusto de aluminio fundido a presión.
• Cabezal reorientable para cuatro direcciones de inserción de la llave.
• Liberación auxiliar para mantenimiento y situaciones como interrupción de alimentación, siguiendo el procedimiento del fabricante.

DATOS DE IDENTIFICACIÓN

• Marca: OMRON.
• Serie: D4BL.
• Modelo: D4BL-2CRA.
• Tipo: interruptor de seguridad para puerta con bloqueo.
• Método de bloqueo: mecánico.
• Método de desbloqueo: solenoide de 24 V CC.
• Entrada de conducto: G1/2, con dos entradas.
• Dirección del cabezal: cuatro posiciones de montaje; suministro con orientación hacia la derecha.
• Indicadores LED: no incluidos en esta referencia.
• Llave de operación: se selecciona y vende por separado.

CONFIGURACIÓN DE CONTACTOS

• Detección de apertura y cierre de puerta: 1 NC + 1 NO.
• Monitoreo del bloqueo: 1 NC adicional.
• Tipo de actuación: lenta, slow-action.
• Terminales 11–12: contacto NC de detección de puerta, con apertura directa certificada indicada en la ficha.
• Terminales 23–24: contacto NO de detección de puerta.
• Terminales 31–32: contacto NC de monitoreo del bloqueo.

Aunque incorpora dos contactos NC en total, cumplen funciones diferentes. No debe confundirse con el D4BL-2DRA, que utiliza una configuración de 2 NC para detección de puerta más 1 NC de monitoreo del bloqueo.

CAPACIDAD ELÉCTRICA DE LOS CONTACTOS

• Categoría de utilización: AC-15.
• Corriente nominal de operación: 3 A.
• Tensión nominal de operación: 250 V CA.
• Clasificación UL/CSA indicada en el catálogo para la versión estándar sin indicadores: A300.

La alimentación de 24 V CC corresponde al solenoide de desbloqueo y no debe confundirse con la tensión admisible de los contactos. Seleccione la carga y las protecciones conforme al circuito y a las especificaciones del fabricante.

CARACTERÍSTICAS MECÁNICAS

• Fuerza máxima de inserción de la llave: 19.61 N.
• Fuerza máxima de extracción de la llave: 19.61 N, con el mecanismo liberado.
• Movimiento antes del bloqueo: máximo 15 mm.
• Recorrido total especificado: mínimo 23 mm.

No utilice el interruptor como tope mecánico de la puerta ni fuerce la extracción de la llave cuando el bloqueo esté aplicado.

CONSTRUCCIÓN Y PROTECCIÓN

• Material del cuerpo: aluminio fundido a presión.
• Grado de protección de la caja: IP67.
• Clasificaciones de envolvente indicadas en el catálogo: UL/CSA Type 6P y 13.
• Entradas para conducto: horizontal y vertical.

La protección del conjunto depende de una instalación correcta, incluido el sellado de las entradas y el cierre de la cubierta.

LLAVES DE OPERACIÓN COMPATIBLES

• D4BL-K1: montaje horizontal.
• D4BL-K2: montaje vertical.
• D4BL-K3: montaje ajustable horizontal.

Seleccione la llave según la trayectoria de apertura, la alineación y las dimensiones del resguardo. La llave de operación que acciona el interruptor es distinta del mecanismo de liberación auxiliar.

APLICACIONES Y RECOMENDACIONES

Adecuado para supervisión y bloqueo de resguardos en maquinaria de corte, estaciones automatizadas y equipos con movimiento residual después del paro.

Debe integrarse con un sistema de seguridad diseñado y validado para la máquina. La presencia de este interruptor por sí sola no determina la categoría ni el nivel de seguridad del conjunto. Utilice la liberación auxiliar únicamente conforme al procedimiento del fabricante, no para anular la protección durante la operación.

FICHA TÉCNICA

Consultar ficha técnica OMRON D4BL en PDF

CONTENIDO DEL PAQUETE

1 interruptor de seguridad OMRON D4BL-2CRA con bloqueo mecánico y desbloqueo por solenoide de 24 V CC.

La llave de operación D4BL-K1, D4BL-K2 o D4BL-K3 se vende por separado. Esta referencia no incluye la unidad de indicadores LED de las versiones terminadas en -A.
