Interruptor de límite OMRON D4E-1A20N con émbolo de rodillo, SPDT

INTERRUPTOR DE LÍMITE OMRON D4E-1A20N CON ÉMBOLO DE RODILLO

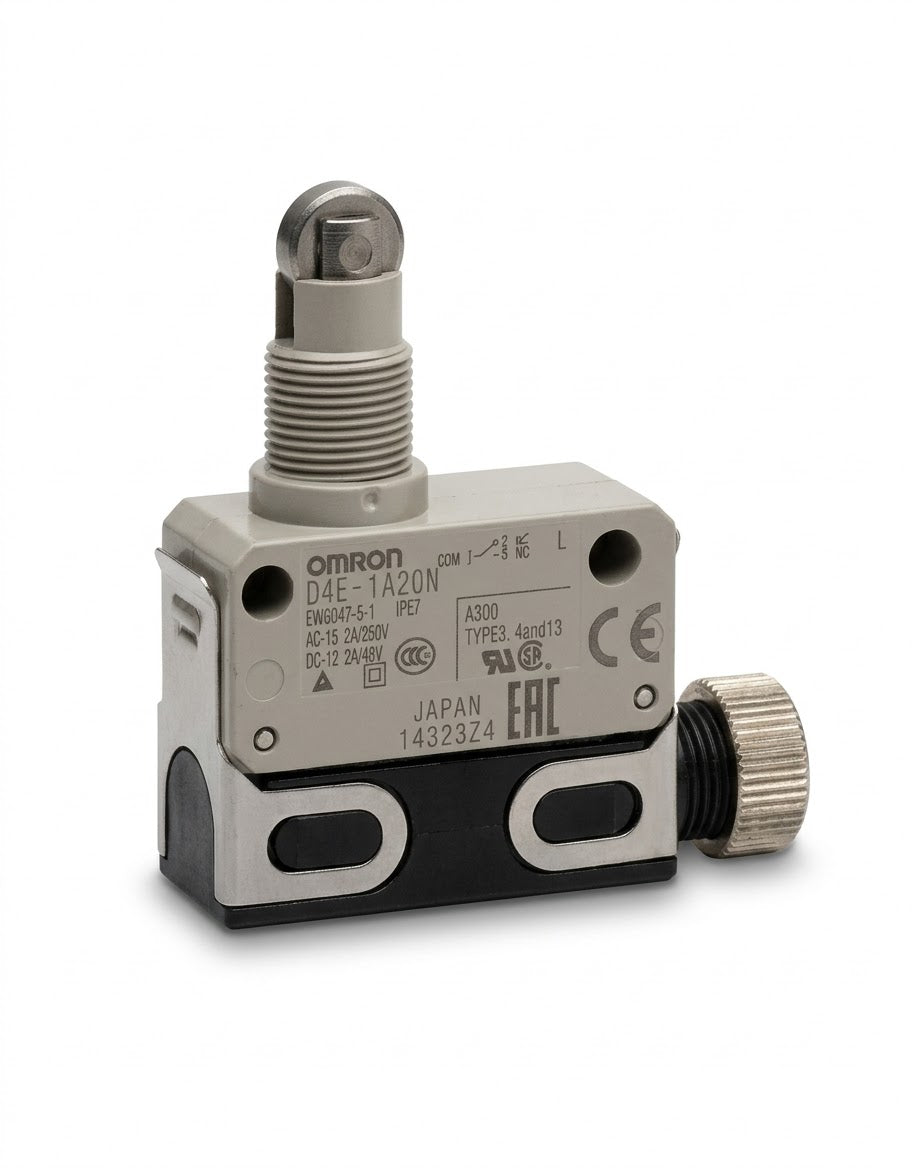

El OMRON D4E-1A20N es un interruptor de límite electromecánico compacto, diseñado para detectar la posición o el final de recorrido de mecanismos en maquinaria industrial. Su actuador de émbolo con rodillo transforma el desplazamiento mecánico de una pieza o leva en una señal eléctrica de control.

Cuenta con contactos COM, NC y NO, lo que permite utilizar una señal normalmente cerrada o normalmente abierta según las necesidades del circuito. Su conexión mediante terminales de tornillo facilita la instalación y el mantenimiento del cableado.

CARACTERÍSTICAS PRINCIPALES

• Actuador de émbolo con rodillo para accionamiento mediante levas o elementos móviles, respetando la dirección de aproximación y los recorridos especificados.
• Contacto conmutado con conexiones común, normalmente cerrada y normalmente abierta.
• Terminales de tornillo para conectar el cableado dentro del compartimiento de terminales.
• Versión sin cable integrado para seleccionar el cable apropiado para la instalación.
• Formato compacto para integrar detección de posición en mecanismos con espacio limitado.

DATOS DE IDENTIFICACIÓN

• Marca: OMRON.
• Serie: D4E-N.
• Modelo: D4E-1A20N.
• Tipo: interruptor de límite electromecánico.
• Actuador: émbolo de rodillo, Roller Plunger.
• Tipo de carga: versión de uso general, no de microcarga.
• Configuración de contactos: conmutado COM/NC/NO, tipo SPDT.
• Conexión: terminales de tornillo.
• Cable integrado: no.

CAPACIDAD ELÉCTRICA

Para cargas resistivas, el catálogo especifica:

• 125 V CA: 5 A.
• 250 V CA: 5 A.
• 8, 14 o 30 V CC: 5 A.
• 125 V CC: 0.5 A.
• 250 V CC: 0.25 A.
• Carga mínima aplicable de referencia: 160 mA a 5 V CC.
• Corriente de irrupción máxima indicada: 10 A para los contactos NC y NO.

La capacidad de conmutación depende de la tensión y del tipo de carga. Los valores de 5 A no deben aplicarse directamente a motores, lámparas o cargas inductivas. Para esos casos, consulte la tabla del fabricante y utilice un elemento de maniobra adecuado cuando sea necesario.

CARACTERÍSTICAS MECÁNICAS DE OPERACIÓN

• Fuerza de operación, OF: máximo 11.77 N.
• Fuerza de retorno, RF: mínimo 4.90 N.
• Prerrecorrido, PT: máximo 1.5 mm.
• Sobrerrecorrido, OT: mínimo 3 mm.
• Diferencial de movimiento, MD: 0.1 mm como valor de referencia.
• Posición de operación, OP: 31.4 ±0.8 mm, medida desde la referencia indicada en el plano del fabricante.

Estos valores permiten definir la posición de montaje y el recorrido de la leva sin sobrepasar los límites del actuador.

CONSTRUCCIÓN Y MONTAJE

• Rodillo: aleación sinterizada inoxidable.
• Dimensiones del rodillo: 11 mm de diámetro × 4.7 mm de ancho.
• Rosca de montaje del émbolo: M14 × 1.
• Diámetro de cable admisible en el sello de salida: 5.8 a 7.6 mm.

El plano contempla montaje mediante tuercas en el cuerpo roscado y puntos de fijación en la base. Consulte las cotas completas antes de fabricar soportes o sustituir un interruptor existente.

FUNCIONAMIENTO DE LOS CONTACTOS

En reposo, el contacto COM-NC permanece cerrado y el COM-NO abierto. Al accionar el émbolo hasta el punto de conmutación, cambia el estado de ambos contactos.

Verifique las marcas de los terminales antes de conectar: el catálogo advierte que la disposición de NC y NO difiere entre las versiones de émbolo y las de palanca.

APLICACIONES Y RECOMENDACIONES

Adecuado para confirmación de posición, detección de final de recorrido y supervisión de movimientos en mecanismos, estaciones de ensamble y maquinaria automatizada.

La instalación debe realizarse con el circuito desenergizado. Ajuste la leva para accionar el rodillo sin golpes ni sobrecarrera excesiva y no utilice el interruptor como tope mecánico del equipo.

FICHA TÉCNICA

Consultar ficha técnica OMRON D4E-N en PDF

CONTENIDO DEL PAQUETE

1 interruptor de límite OMRON D4E-1A20N con émbolo de rodillo y terminales de tornillo. No incluye cable de conexión. Confirme los accesorios de montaje presentes en la unidad disponible.
