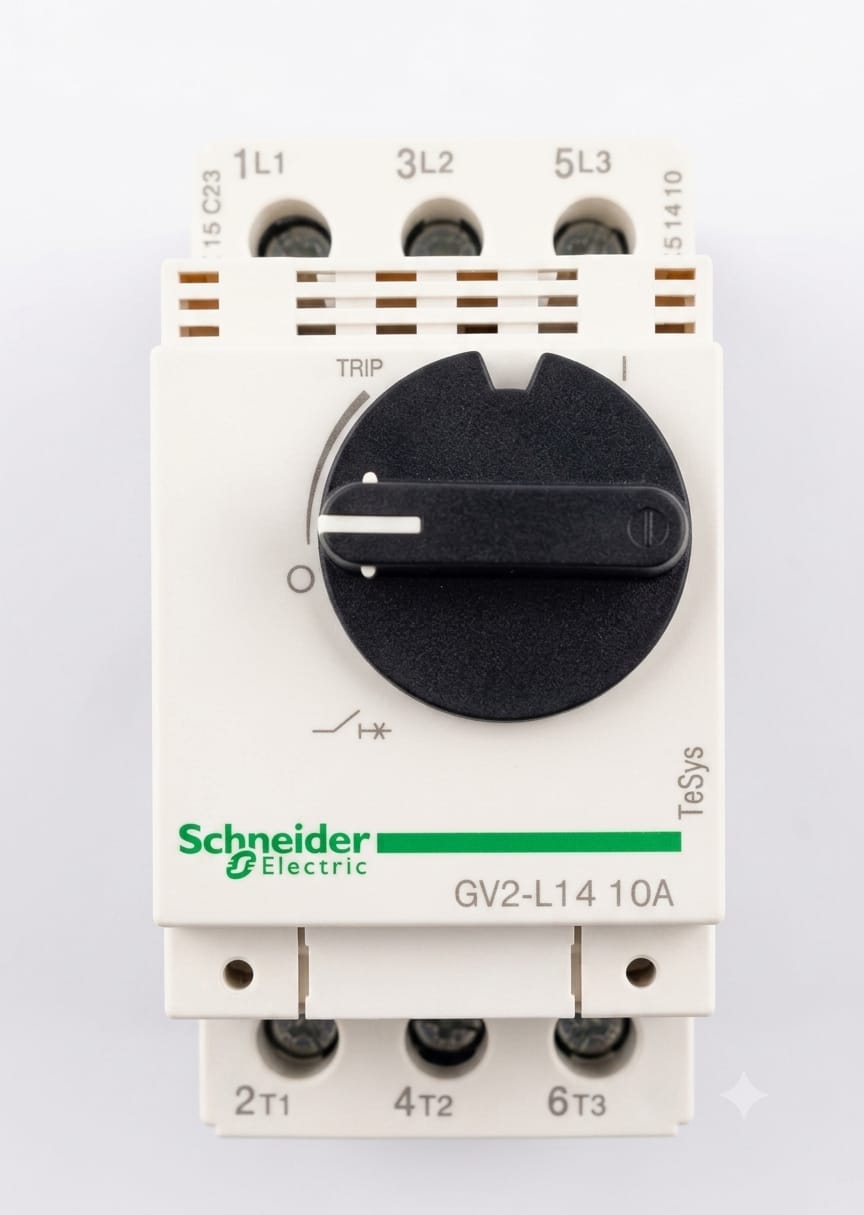

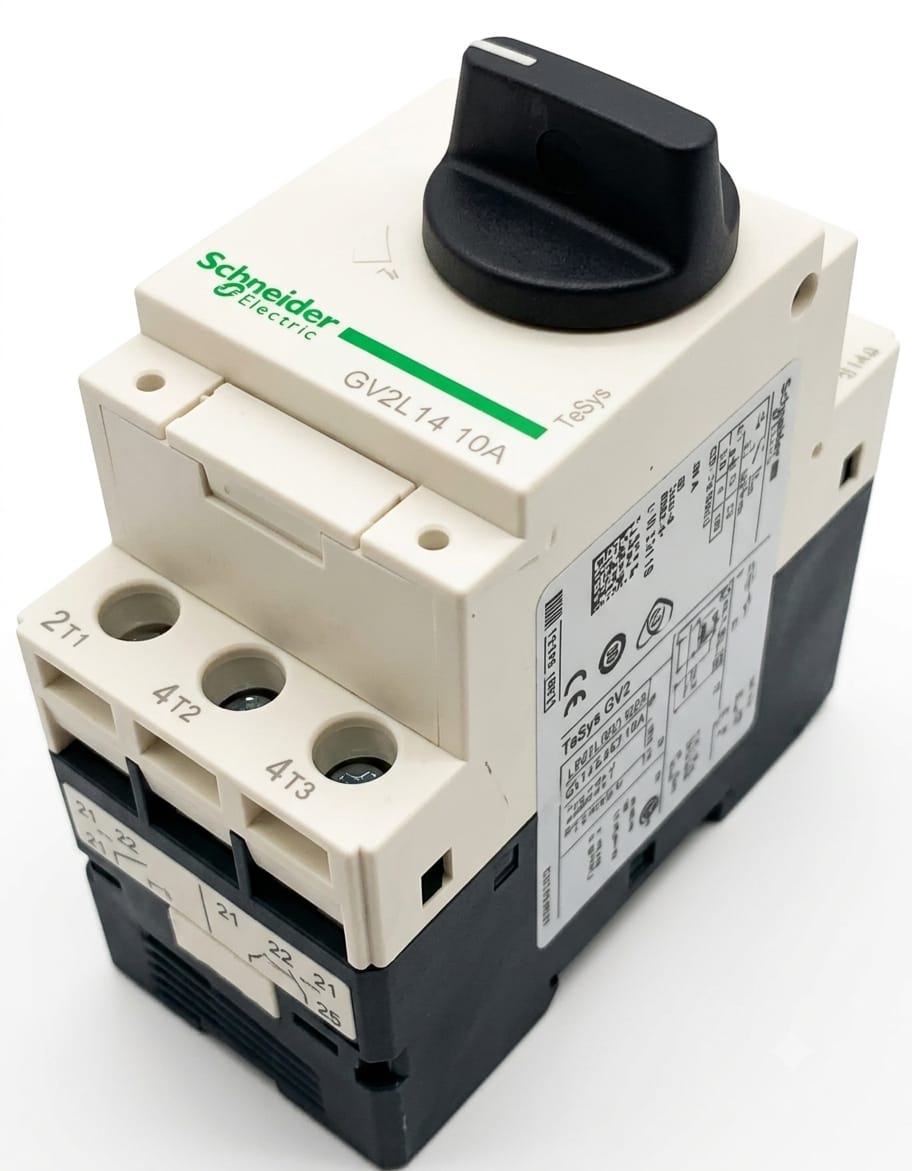

Guardamotor Magnético Schneider Electric TeSys GV2L14 | 10 A | 3 Polos

El Schneider Electric GV2L14 es un guardamotor o interruptor magnético de la familia TeSys GV2 / TeSys Deca, diseñado para la protección de motores y circuitos eléctricos frente a cortocircuitos en aplicaciones industriales y sistemas de automatización.

Cuenta con una corriente nominal de 10 A, configuración de 3 polos y disparo magnético. Su diseño compacto con mando rotativo facilita la operación manual del circuito y su integración en tableros eléctricos, centros de control de motores y maquinaria industrial.

Características

• Marca: Schneider Electric
• Serie: TeSys GV2 / TeSys Deca
• Modelo: GV2L14
• Tipo: Guardamotor / interruptor magnético
• Número de polos: 3
• Corriente nominal: 10 A
• Tipo de protección: Magnética
• Protección principal: Cortocircuito
• Categoría de utilización: AC-3
• Accionamiento: Mando rotativo
• Conexión: Terminales de tornillo
• Configuración: 3P / 3D
• Aplicación: Protección y seccionamiento de circuitos de motores eléctricos
• Uso: Industrial y sistemas de automatización

Importante: al tratarse de un modelo GV2L, su protección es magnética contra cortocircuitos. Para protección contra sobrecarga normalmente debe utilizarse en conjunto con la protección térmica correspondiente. No debe confundirse con el GV2P14, que sí es un modelo termomagnético con rango térmico ajustable de 6 a 10 A.

Distribución de terminales

Entradas (Línea)

• 1/L1
• 3/L2
• 5/L3

Salidas (Carga / Motor)

• 2/T1
• 4/T2
• 6/T3

El dispositivo permite realizar el corte simultáneo de las tres fases mediante su mando rotativo.

Aplicaciones

• Protección contra cortocircuitos en motores trifásicos.
• Tableros eléctricos industriales.
• Sistemas de automatización y control.
• Arrancadores de motores.
• Bombas y sistemas de bombeo.
• Compresores.
• Ventiladores y sistemas HVAC.
• Bandas transportadoras.
• Maquinaria industrial.
• Centros de control de motores (MCC).

Contenido del paquete

1 × Guardamotor Magnético Schneider Electric TeSys GV2L14 – 10 A.

Documentación técnica

📄 Descargar Datasheet – Schneider Electric GV2L14 (PDF)
