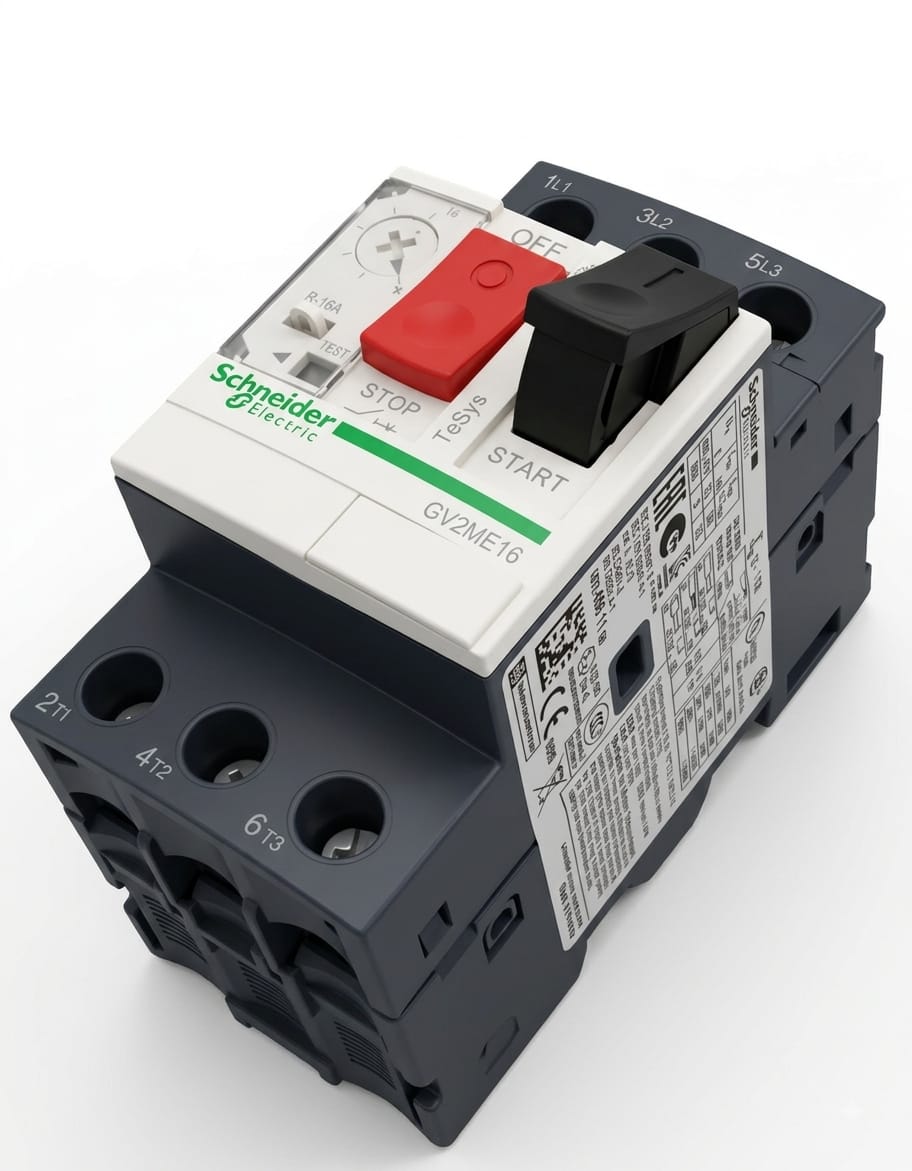

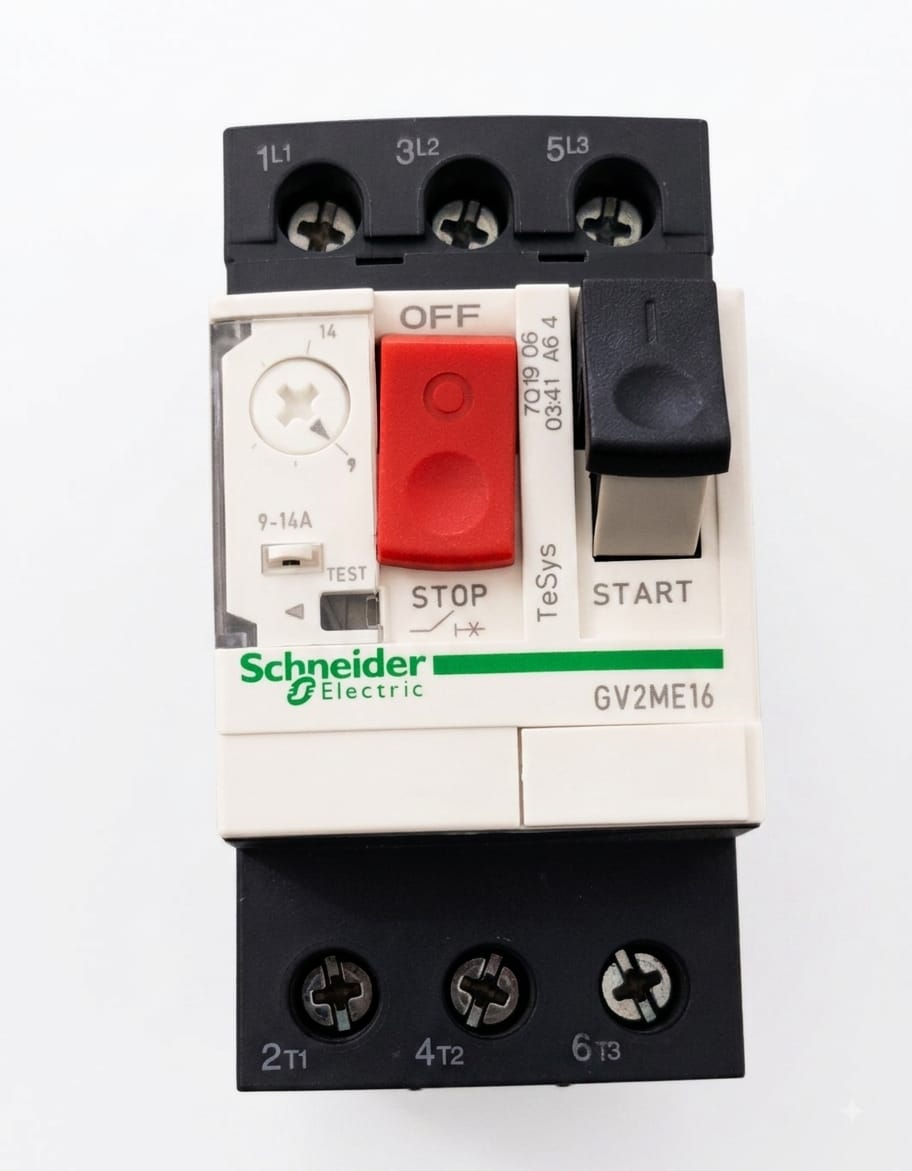

Guardamotor GV2ME16 – Schneider Electric TeSys
$ 2,326.00
Descripción General
El GV2ME16 es un guardamotor termomagnético de la serie TeSys GV2 de Schneider Electric, diseñado para la protección y el mando manual de motores trifásicos de baja tensión. Combina en un solo dispositivo compacto las funciones de interruptor de potencia, protección contra sobrecarga térmica y protección contra cortocircuito, eliminando la necesidad de fusibles adicionales. Su ajuste de corriente va de 9 a 14 A, lo que lo hace ideal para motores de hasta ~5.5 kW a 400 V AC.
Características
- Rango de ajuste de corriente: 9 – 14 A
- Potencia máxima del motor: 5.5 kW / 400 V AC (trifásico)
- Tensión nominal de empleo: hasta 690 V AC
- Poder de corte (Icu): 100 kA a 415 V AC (clase 10)
- Protección contra sobrecarga: relé bimetálico térmico con compensación de temperatura ambiente
- Protección contra cortocircuito: disparador magnético instantáneo
- Clase de disparo: Clase 10A
- Indicación de disparo: señalización mecánica visible (botón rojo saliente)
- Rearme: manual (botón de reset)
- Función de prueba de disparo: integrada
- Grado de protección: IP 20 (frontal IP 40 con cubierta)
- Temperatura de operación: -20 °C a +60 °C
- Normas: IEC/EN 60947-2, IEC/EN 60947-4-1, UL 508, CSA C22.2
- Montaje: riel DIN 35 mm o tornillo directo en panel
Terminales y Contactos
- Polos: 3 polos (trifásico)
- Contacto auxiliar integrado: 1 NA + 1 NC (señalización de disparo por sobrecarga)
- Tipo de terminal: tornillo, capacidad hasta 6 mm² (AWG 10)
- Entradas (L1, L2, L3): conexión a la red de alimentación
- Salidas (T1, T2, T3): conexión al motor
- Bornes de señalización: 97 (NA) y 98 (NA) / 95 (NC) y 96 (NC) para circuito de mando
Aplicaciones
- Protección y mando de motores trifásicos en tableros de distribución y control
- Arranque directo de motores en bombas, ventiladores y compresores
- Máquinas herramienta y equipos de producción industrial
- Sistemas de HVAC y manejo de materiales
- Aplicaciones donde se requiere protección sin fusibles (fuseless)
- Integración con contactores TeSys D para arranques combinados
Contenido del Paquete
- 1 × Guardamotor GV2ME16
- Instrucciones de instalación rápida
