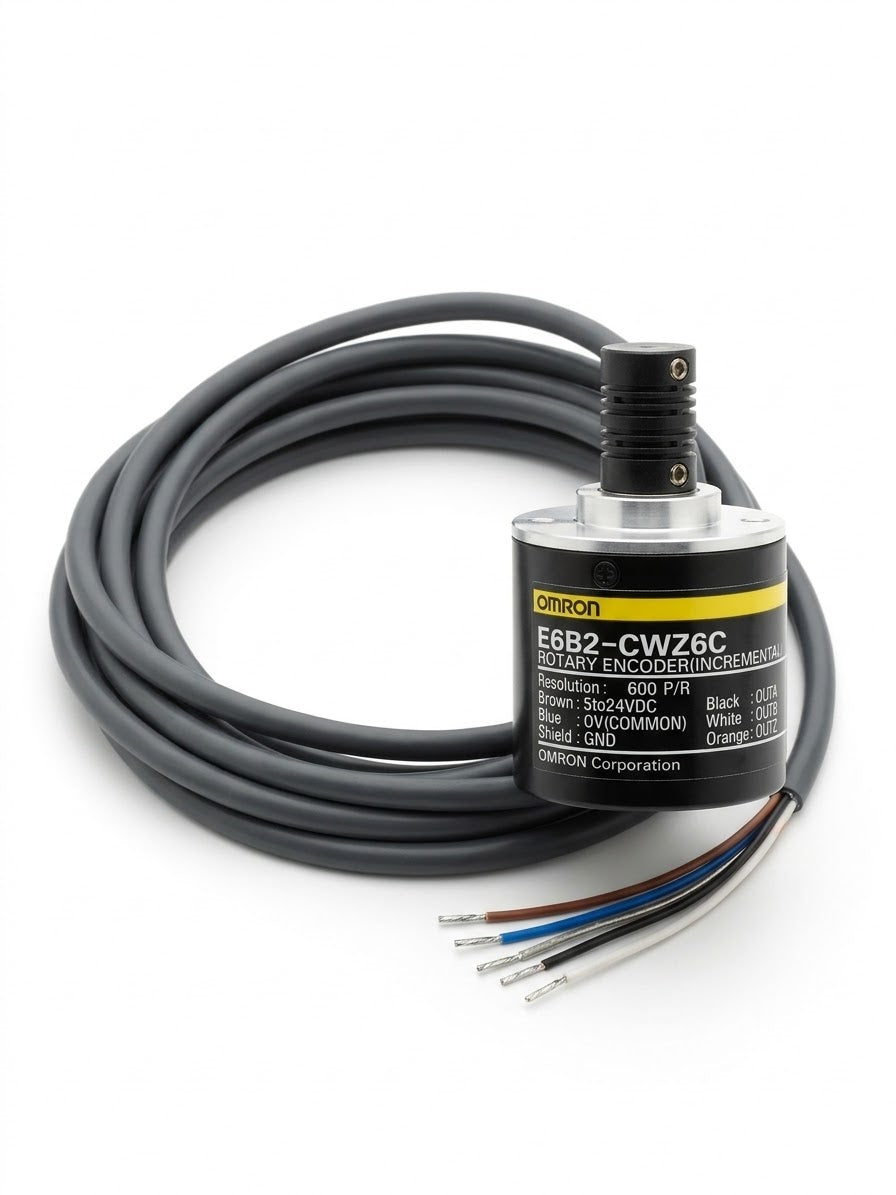

Encoder rotativo incremental OMRON E6B2-CWZ6C
Encoder rotativo incremental OMRON E6B2-CWZ6C
ENCODER ROTATIVO INCREMENTAL OMRON E6B2-CWZ6C
El encoder OMRON E6B2-CWZ6C es un sensor de movimiento rotativo diseñado para convertir el giro de un eje en señales eléctricas de pulsos. Se utiliza en sistemas de automatización industrial para medir desplazamiento angular, calcular velocidad de rotación y detectar el sentido de giro mediante un controlador compatible.
Su diseño compacto permite integrarlo en maquinaria y equipos donde se requiere monitorear el movimiento de mecanismos rotativos, contribuyendo al control de procesos de posicionamiento, conteo y sincronización.
Características Principales
- Tipo de salida: Colector abierto NPN (salida en fases A, B y Z).
- Voltaje de alimentación: 5 a 24 VCD.
- Resolución: Disponible en varias opciones de pulsos por revolución (PPR), desde 10 hasta 2,000 PPR (como 100, 360, 600 o 1,000 PPR).
- Frecuencia máxima de respuesta: 100 kHz.
- Velocidad máxima permitida: 6,000 rpm.
- Grado de protección: IP50 (protección contra polvo).
- Conexión: Cable pre-cableado (disponible comúnmente en longitudes de 0.5 m o 2 m).
- Aplicaciones: Medición de velocidad, ángulo, posición, longitud o aceleración en entornos industriales y proyectos con microcontroladores (como Arduino o PLCs)
FUNCIONAMIENTO Y SEÑALES
Este modelo es de tipo incremental y cuenta con señales de salida A, B y Z. Los canales A y B permiten al equipo de control determinar el desplazamiento y el sentido de giro. El canal Z proporciona una señal de referencia por revolución, útil para establecer un punto de origen en el sistema.
La versión CWZ6C utiliza salida NPN de colector abierto. Para su conexión, es necesario comprobar que las entradas del PLC, contador o controlador sean compatibles con este tipo de señal y con la frecuencia de pulsos de la aplicación.
CARACTERÍSTICAS PRINCIPALES
- Marca: OMRON.
- Modelo: E6B2-CWZ6C.
- Tipo: encoder rotativo incremental.
- Tipo de salida: NPN de colector abierto.
- Señales de salida: canales A, B y Z.
- Resolución: según la versión indicada en la etiqueta del equipo, expresada en pulsos por revolución.
- Uso: detección de movimiento, medición de velocidad y seguimiento de posición relativa.
- Integración: con PLC, contadores y controladores que dispongan de entradas compatibles.
APLICACIONES
Adecuado para sistemas de transporte, maquinaria de empaque, equipos de alimentación de material, mecanismos de posicionamiento y aplicaciones de conteo o sincronización de movimiento.
La medición de desplazamiento lineal puede realizarse mediante un mecanismo apropiado, como una rueda de medición, considerando su diámetro y la resolución del encoder.
DOCUMENTACIÓN TÉCNICA
Consultar ficha técnica OMRON E6B2-C, PDF en inglés
CONTENIDO DEL PAQUETE
1 encoder rotativo incremental OMRON E6B2-CWZ6C, con resolución según la unidad ofertada. Los accesorios incluidos deben confirmarse antes de publicar.
