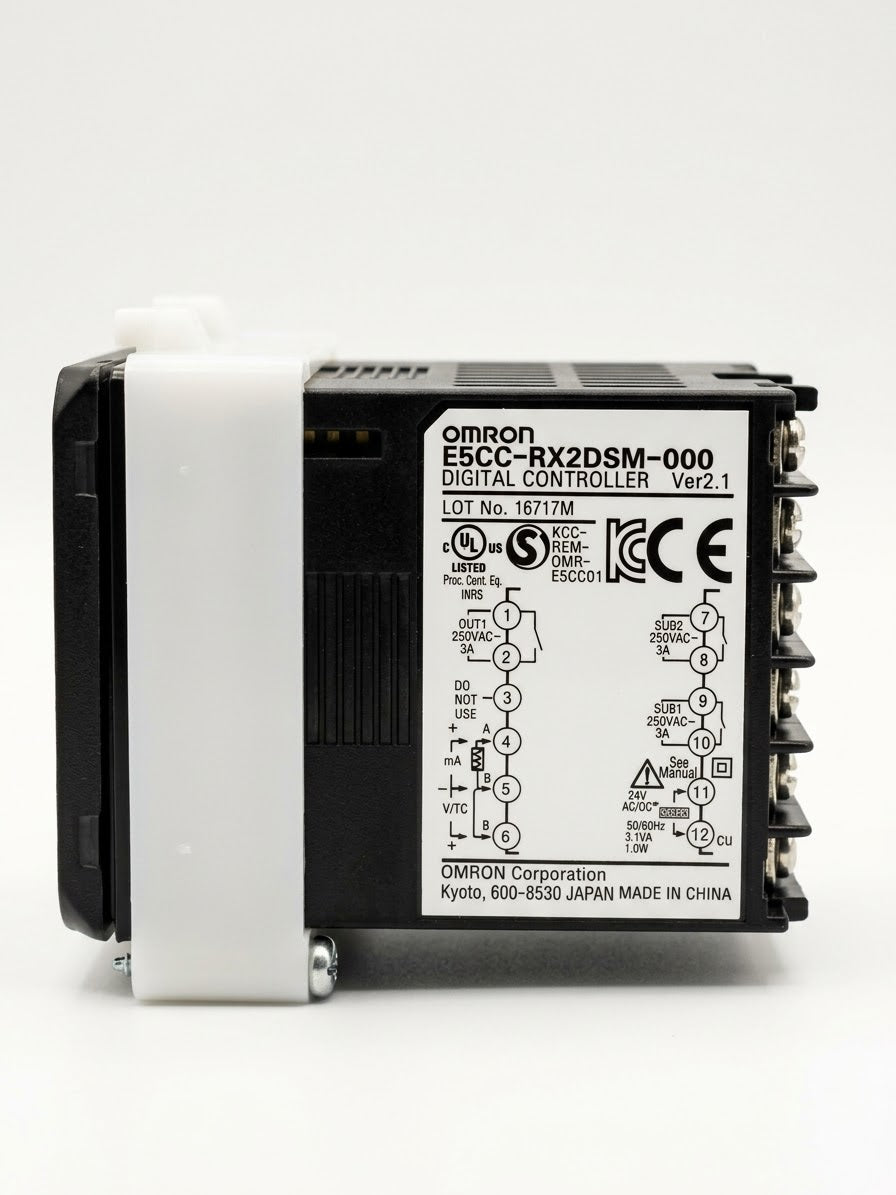

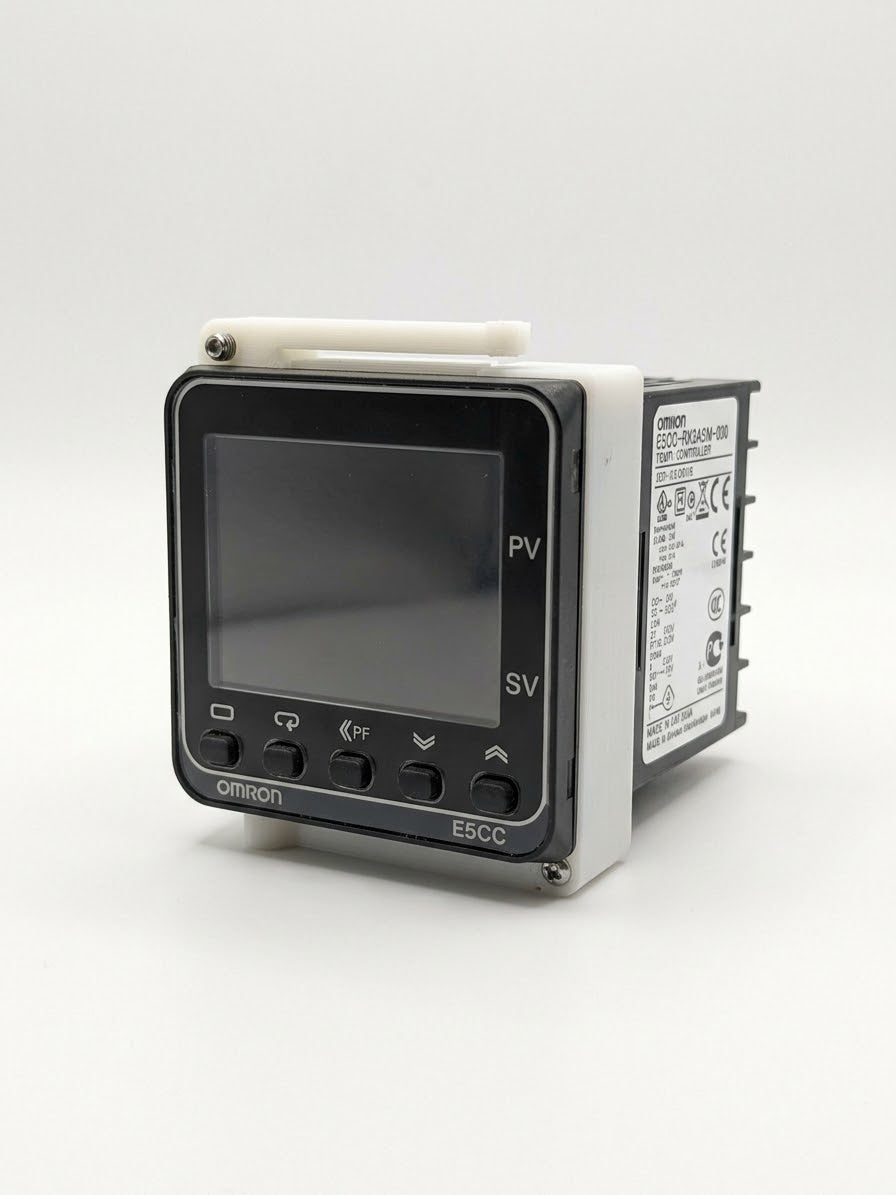

Controlador de temperatura digital OMRON E5CC-RX2DSM-000

CONTROLADOR DE TEMPERATURA DIGITAL OMRON E5CC-RX2DSM-000

Controlador digital de temperatura de la serie E5CC, destinado a la supervisión y regulación de procesos térmicos industriales. Una opción para integrar en maquinaria, tableros de control y proyectos de mantenimiento, previa comprobación de compatibilidad con el sensor y el sistema de potencia utilizados.

DATOS DEL PRODUCTO

• Marca: OMRON.
• Serie: E5CC.
• Modelo ofrecido: E5CC-RX2DSM-000.
• Tipo: controlador digital de temperatura.

NOTA SOBRE LAS ESPECIFICACIONES

El PDF disponible corresponde a la serie E5CC-800 y documenta el modelo E5CC-RX2DSM-800. Los datos siguientes son de referencia para esa versión; su correspondencia con el E5CC-RX2DSM-000 está pendiente de confirmar. No deben utilizarse como especificaciones verificadas del modelo ofrecido.

DATOS ELÉCTRICOS Y DE CONTROL DE REFERENCIA: E5CC-RX2DSM-800

• Alimentación: 24 VCA, 50/60 Hz, o 24 VCD.
• Rango permitido de alimentación: 85 % a 110 % del voltaje nominal.
• Salida de control: 1 relé SPST-NO, normalmente abierto, de 3 A a 250 VCA para carga resistiva.
• Vida eléctrica del relé: 100,000 operaciones en las condiciones indicadas por el fabricante.
• Salidas auxiliares: 2 relés normalmente abiertos, de 3 A a 250 VCA para carga resistiva.
• Método de control: ON/OFF o 2-PID con autoajuste.
• Periodo de muestreo: 50 ms.

ENTRADAS Y VISUALIZACIÓN DE REFERENCIA: E5CC-800

• Termopares: K, J, T, E, L, U, N, R, S, B, W y PL II.
• Sensores de resistencia de platino: Pt100 y JPt100.
• Entradas de corriente: 4–20 mA y 0–20 mA.
• Entradas de voltaje: 1–5 V, 0–5 V y 0–10 V.
• Pantalla doble de 4 dígitos para temperatura medida y punto de ajuste.
• Altura de caracteres: 15.2 mm para el proceso y 7.1 mm para el ajuste.
• Precisión de entrada analógica a 23 °C: ±0.2 % del fondo de escala, ±1 dígito. La precisión de temperatura depende del sensor y rango utilizados.

DIMENSIONES Y MONTAJE DE REFERENCIA: E5CC-800

• Frontal: 48 × 48 mm.
• Profundidad del cuerpo: 60 mm.
• Corte de panel: 45 × 45 mm, tolerancia de +0.6/−0 mm.
• Espesor recomendado del panel: 1–5 mm.
• Peso aproximado del controlador: 120 g.
• Conexiones mediante terminales de tornillo; se indican terminales de engarce M3.

CONDICIONES AMBIENTALES DE REFERENCIA: E5CC-800

• Temperatura ambiente: −10 a 55 °C, sin condensación ni formación de hielo.
• Humedad de operación: 25 % a 85 %.
• Temperatura de almacenamiento: −25 a 65 °C, sin condensación ni formación de hielo.
• Protección: IP66 en el frontal con montaje y junta adecuados; IP20 en carcasa posterior e IP00 en terminales.

APLICACIONES Y RECOMENDACIONES

Puede considerarse para hornos, equipos de calentamiento, maquinaria de empaque y sistemas de secado, según los requisitos del proceso. Antes de instalar, verifica la etiqueta, la alimentación, las entradas de sensores, las salidas y el diagrama de conexiones del modelo exacto E5CC-RX2DSM-000. La coincidencia de la serie no garantiza que dos variantes sean intercambiables.

DATASHEET DE REFERENCIA

Consultar datasheet OMRON E5CC-800 (PDF)

Este documento corresponde a la versión -800, no confirma las especificaciones de la versión -000.

CONTENIDO DEL PAQUETE

1 controlador de temperatura digital OMRON E5CC-RX2DSM-000. Los accesorios de montaje incluidos deben confirmarse según la unidad ofrecida. No se dan por incluidos sensores ni cables externos.
