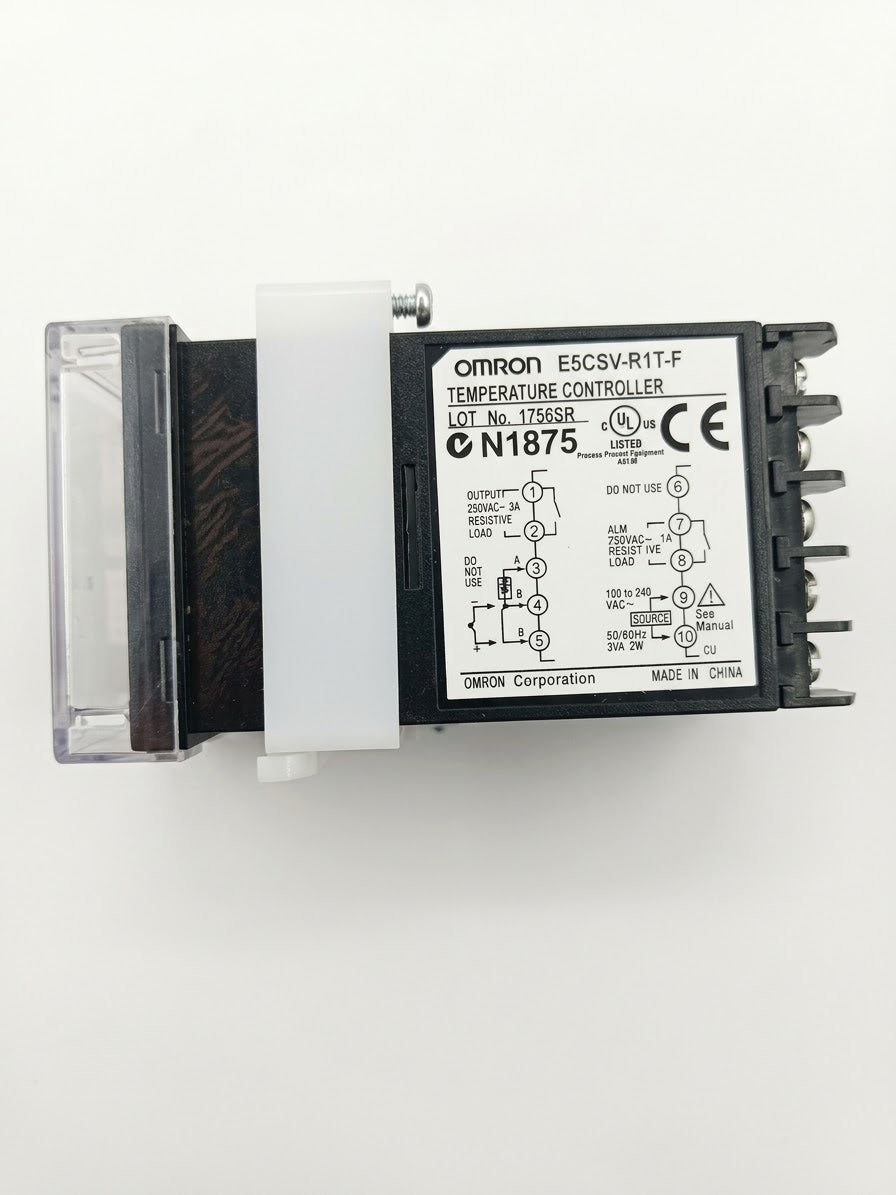

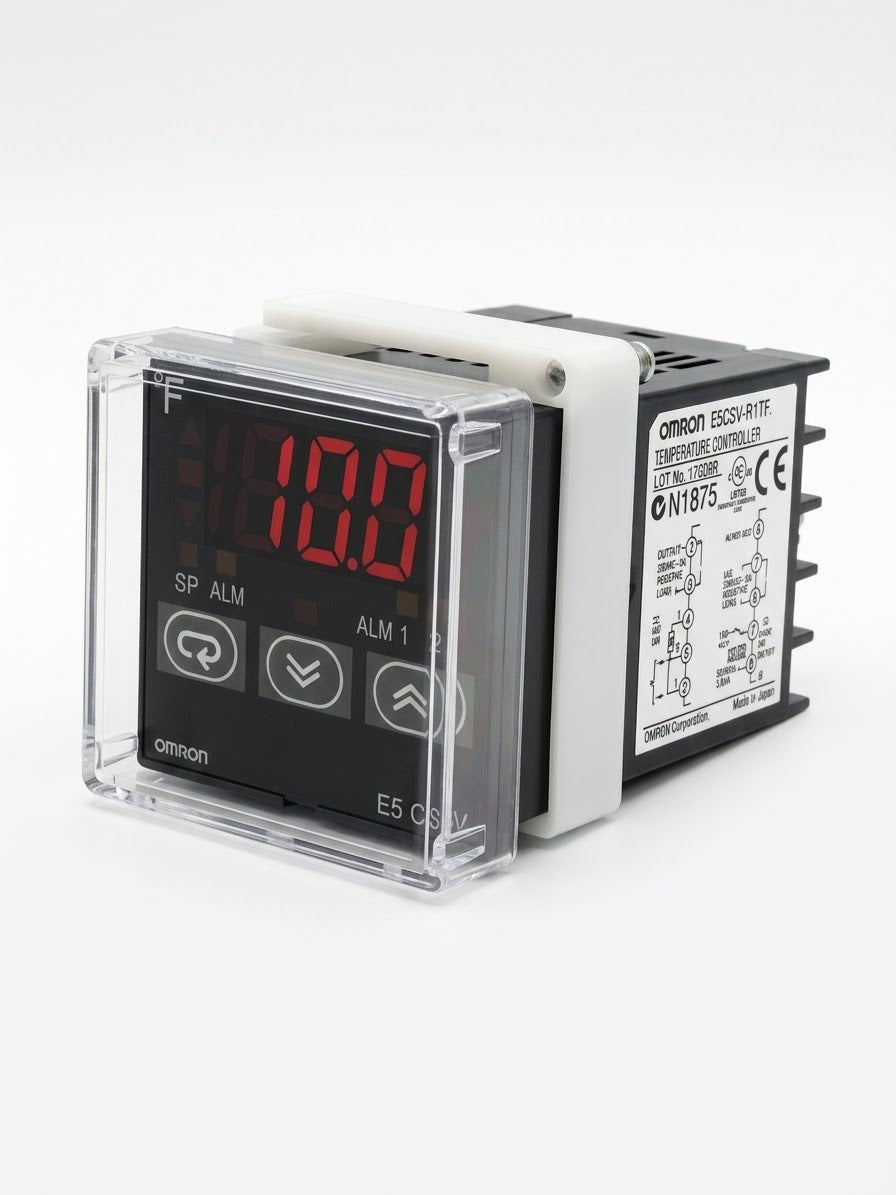

Control de temperatura digital OMRON E5CSV-R1T-F, salida por relevador, 100–240 VCA

Control de temperatura digital OMRON E5CSV-R1T-F

El OMRON E5CSV-R1T-F es un controlador digital de temperatura diseñado para regular procesos térmicos industriales mediante control ON/OFF o PID con autoajuste. Su formato compacto de 48 × 48 mm permite integrarlo en tableros de control, maquinaria y equipos de calentamiento.

Esta versión incorpora una salida de control por relevador, una salida de alarma y entrada múltiple compatible con termopares y sensores de resistencia de platino. Opera con alimentación de 100 a 240 VCA y cuenta con carcasa negra y escala frontal marcada en °F, aunque permite seleccionar la operación en °C o °F.

CARACTERÍSTICAS PRINCIPALES

• Control adaptable al proceso: control ON/OFF o 2-PID con autoajuste para establecer los parámetros de regulación según la respuesta del sistema térmico. Operación directa o inversa configurable.
• Salida por relevador: contacto SPST-NO, normalmente abierto, de 3 A a 250 VCA para cargas resistivas. A diferencia del E5CSV-Q1T-F, no utiliza una salida de voltaje de 12 VCD para accionar SSR.
• Compatibilidad con distintos sensores: termopares K, J, L, T, U, N y R, y RTD Pt100 y JPt100. El rango depende del sensor y de la configuración.
• Alarma configurable: una salida independiente por relevador y ocho modos de alarma para supervisar el proceso.
• Pantalla de fácil lectura: visualización digital de 3½ dígitos y siete segmentos, con caracteres de 13.5 mm e indicadores de desviación.
• Configuración sencilla: ajuste mediante teclas frontales y configuración de funciones mediante interruptores DIP y selector rotativo internos.
• Protección y diagnóstico: protección contra cambios de configuración, detección de errores del sensor y desplazamiento de entrada para compensar un desfase conocido de lectura.

ESPECIFICACIONES TÉCNICAS

• Marca: OMRON.
• Modelo: E5CSV-R1T-F.
• Serie: E5CSV.
• Tipo: controlador digital de temperatura.
• Formato: 1/16 DIN, montaje en panel.
• Alimentación: 100 a 240 VCA, 50/60 Hz.
• Rango de tensión de operación: 85 % a 110 % de la tensión nominal.
• Consumo: 5 VA.
• Entrada: múltiple para termopares y termorresistencias de platino.
• Termopares: K, J, L, T, U, N y R.
• RTD: Pt100 y JPt100.
• Método de control: ON/OFF o 2-PID con autoajuste.
• Salida principal: relevador SPST-NO, normalmente abierto, 3 A a 250 VCA para carga resistiva.
• Salida de alarma: una, relevador SPST-NO, 1 A a 250 VCA para carga resistiva.
• Modos de alarma: ocho.
• Periodo de muestreo: 500 ms.
• Periodo de control: 2 o 20 segundos, seleccionable.
• Histéresis de control ON/OFF: 0.1 % del fondo de escala para la versión de entrada múltiple.
• Histéresis de alarma: 0.2 °C o °F, fija.
• Pantalla: 3½ dígitos, siete segmentos, caracteres de 13.5 mm.
• Unidades: °C o °F seleccionables.
• Sufijo F: carcasa negra con escala marcada en °F.
• Dimensiones nominales: 48 mm de ancho × 48 mm de alto × 78 mm de profundidad del cuerpo.
• Peso aproximado: 120 g, únicamente el controlador.
• Protección: frontal equivalente a IP66, carcasa posterior IP20, terminales IP00.
• Temperatura de operación: −10 a 55 °C, sin hielo ni condensación.
• Humedad: 25 % a 85 %.
• Temperatura de almacenamiento: −25 a 65 °C, sin hielo ni condensación.
• Memoria: EEPROM no volátil, con 1,000,000 de operaciones de escritura especificadas.
• Vida eléctrica del relevador: mínimo de 100,000 operaciones bajo las condiciones de ensayo del fabricante.

PRECISIÓN DE INDICACIÓN

La precisión general especificada a 23 °C de temperatura ambiente es de ±0.5 % del valor indicado o ±1 °C, lo que resulte mayor, más ±1 dígito.

Existen excepciones según el sensor y el rango configurado. Los termopares U y L tienen una precisión de ±2 °C más ±1 dígito; el termopar R presenta condiciones particulares a temperaturas de 200 °C o inferiores. En determinadas configuraciones RTD, la precisión se expresa respecto al fondo de escala. Consultar la ficha técnica.

APLICACIONES

Adecuado para hornos eléctricos, equipos de sellado térmico, maquinaria de empaque, sistemas de calentamiento y otros procesos industriales que requieren regulación de temperatura.

En un equipo de calentamiento permite establecer la temperatura de trabajo, regular la salida mediante el modo seleccionado y utilizar la alarma para señalizar una desviación configurada.

CONSIDERACIONES DE INSTALACIÓN

La capacidad de 3 A corresponde a cargas resistivas. Para cargas de mayor potencia o cargas inductivas, se debe utilizar una interfaz de potencia y protección adecuadas.

El rango de temperatura depende del sensor y de la configuración; no existe un único rango válido para todas las entradas.

La protección frontal requiere montaje y sellado adecuados. La ficha recomienda un panel de 1 a 4 mm de grosor e indica que el montaje agrupado no permite mantener un montaje estanco.

La ficha en español enlazada describe principalmente versiones con sufijo -500. El sufijo -F identifica la escala frontal marcada en °F y no implica que incluya la cubierta de terminales de la versión -500.

FICHA TÉCNICA

Consultar ficha técnica OMRON E5CSV en español (PDF)

CONTENIDO DEL PAQUETE

El producto corresponde al controlador de temperatura OMRON E5CSV-R1T-F. Los accesorios incluidos con la unidad ofrecida deben confirmarse antes de publicarlos. No se debe asumir que incluye sensor, cubierta frontal o cubierta de terminales.
