Control de temperatura digital OMRON E5CSV-Q1T-F, salida para SSR, 100–240 VCA

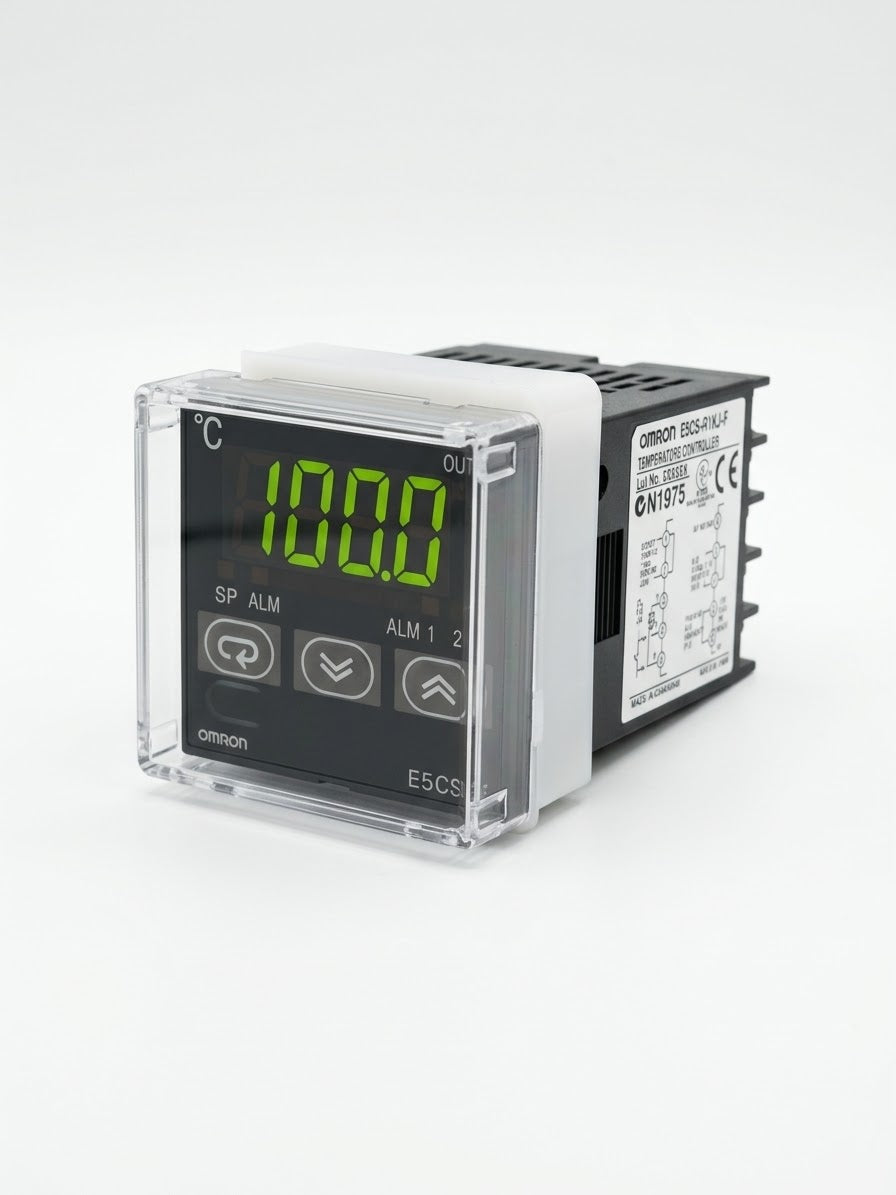

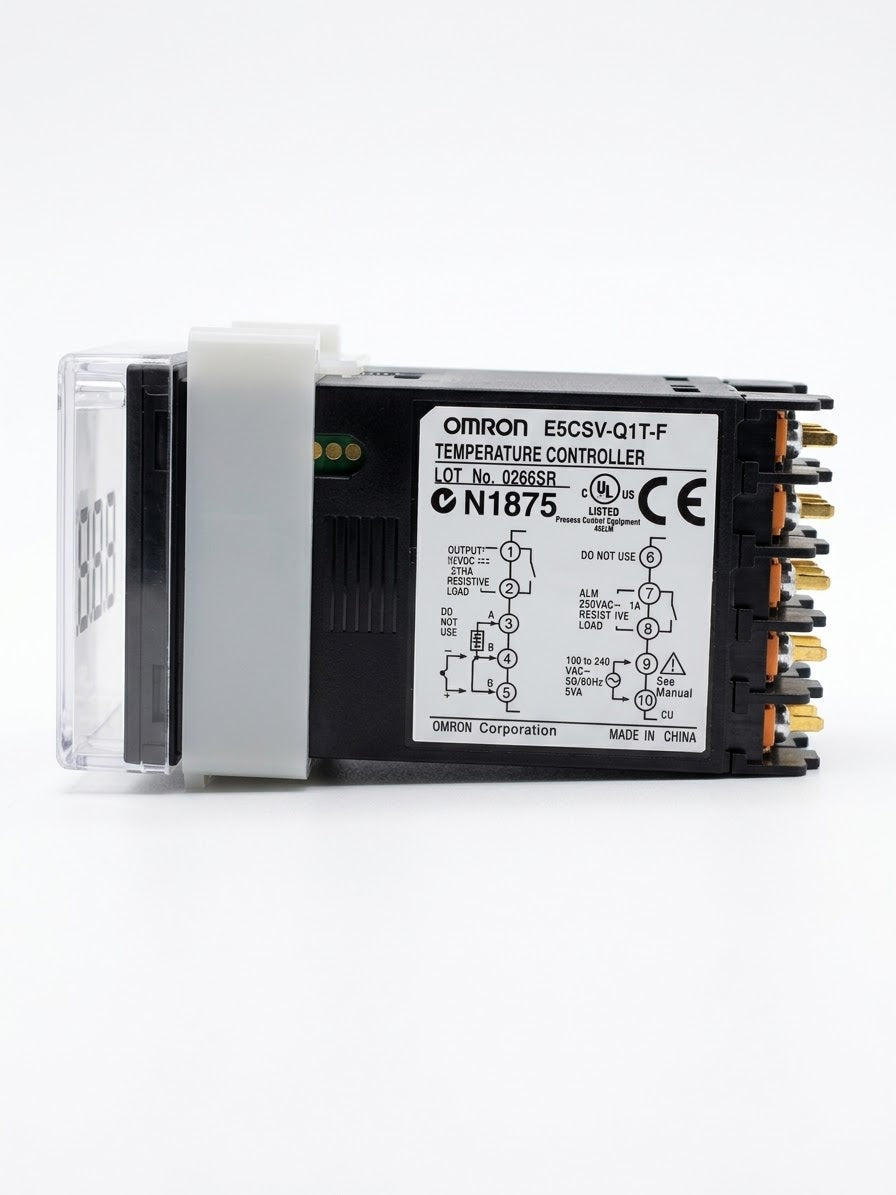

Control de temperatura digital OMRON E5CSV-Q1T-F

El OMRON E5CSV-Q1T-F es un controlador digital de temperatura compacto para montaje en panel y regulación de procesos térmicos industriales. Combina una pantalla de fácil lectura, entrada compatible con diferentes sensores y control seleccionable ON/OFF o PID con autoajuste.

Esta versión cuenta con salida de voltaje para accionar un relevador de estado sólido externo (SSR), una salida de alarma y alimentación de 100 a 240 VCA. Su formato de 48 × 48 mm facilita su integración en tableros de control, maquinaria y equipos de calentamiento.

CARACTERÍSTICAS PRINCIPALES

• Control adaptable al proceso: selección de control ON/OFF o 2-PID con autoajuste y operación directa o inversa.
• Entrada multisentor: compatible con termopares K, J, L, T, U, N y R, y sensores RTD Pt100 y JPt100. El rango de medición depende del sensor y de la configuración seleccionada.
• Salida para SSR: señal de 12 VCD, 21 mA, con protección contra cortocircuito, para accionar un SSR externo compatible.
• Supervisión mediante alarma: una salida de alarma por relevador con modos configurables.
• Lectura clara: pantalla de 3½ dígitos con caracteres de 13.5 mm e indicadores de desviación.
• Configuración sencilla: ajuste mediante teclas frontales e interruptores internos DIP y selector rotativo.
• Funciones adicionales: bloqueo de cambios, desplazamiento de entrada para compensar un desfase conocido del sensor y detección de errores del sensor.

ESPECIFICACIONES TÉCNICAS

• Marca: OMRON.
• Modelo: E5CSV-Q1T-F.
• Serie: E5CSV.
• Formato: 1/16 DIN, montaje en panel.
• Alimentación: 100 a 240 VCA, 50/60 Hz.
• Rango de tensión de operación: 85 % a 110 % de la tensión nominal.
• Consumo: 5 VA.
• Entrada: multientrada para termopares y RTD de platino.
• Termopares compatibles: K, J, L, T, U, N y R.
• RTD compatibles: Pt100 y JPt100.
• Método de control: ON/OFF o 2-PID con autoajuste.
• Salida de control: voltaje para SSR, 12 VCD, 21 mA.
• Salidas de alarma: una, por relevador SPST-NO, 250 VCA, 1 A con carga resistiva.
• Periodo de muestreo: 500 ms.
• Periodo de control: seleccionable, 2 o 20 segundos.
• Pantalla: digital de 7 segmentos, 3½ dígitos; caracteres de 13.5 mm.
• Unidades: °C o °F seleccionables.
• Sufijo F: carcasa negra con escala marcada en °F.
• Dimensiones: 48 mm de ancho × 48 mm de alto × 78 mm de profundidad.
• Peso aproximado: 120 g, únicamente el controlador.
• Protección: frontal equivalente a IP66; carcasa posterior IP20; terminales IP00.
• Temperatura de operación: −10 a 55 °C, sin condensación ni formación de hielo.
• Humedad ambiente: 25 % a 85 %.
• Temperatura de almacenamiento: −25 a 65 °C, sin condensación ni formación de hielo.
• Memoria: EEPROM no volátil para respaldo de configuración.

La precisión general indicada en la ficha es de ±0.5 % del valor indicado o ±1 °C, lo que resulte mayor, más ±1 dígito, a 23 °C de temperatura ambiente. Existen excepciones según el sensor y el rango configurado; consultar la ficha técnica.

APLICACIONES

Adecuado para integración en hornos eléctricos, equipos de sellado térmico, maquinaria de empaque, equipos de procesamiento de plásticos y otros sistemas industriales que requieren regulación de temperatura mediante un SSR externo.

Consultar ficha técnica OMRON E5CSV (PDF)

CONTENIDO DEL PAQUETE

El contenido y los accesorios incluidos deben confirmarse para la unidad ofrecida. La ficha técnica identifica la cubierta protectora y la cubierta de terminales como accesorios de compra por separado.
