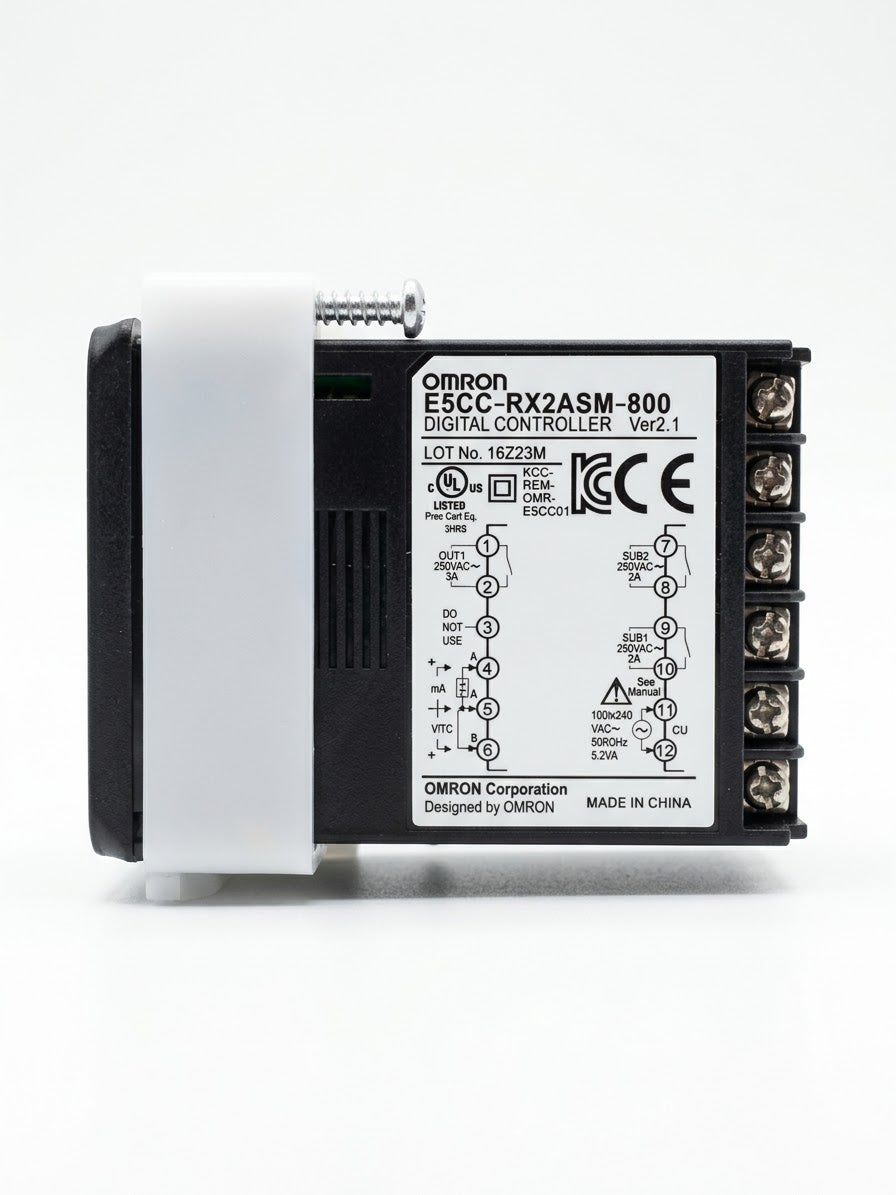

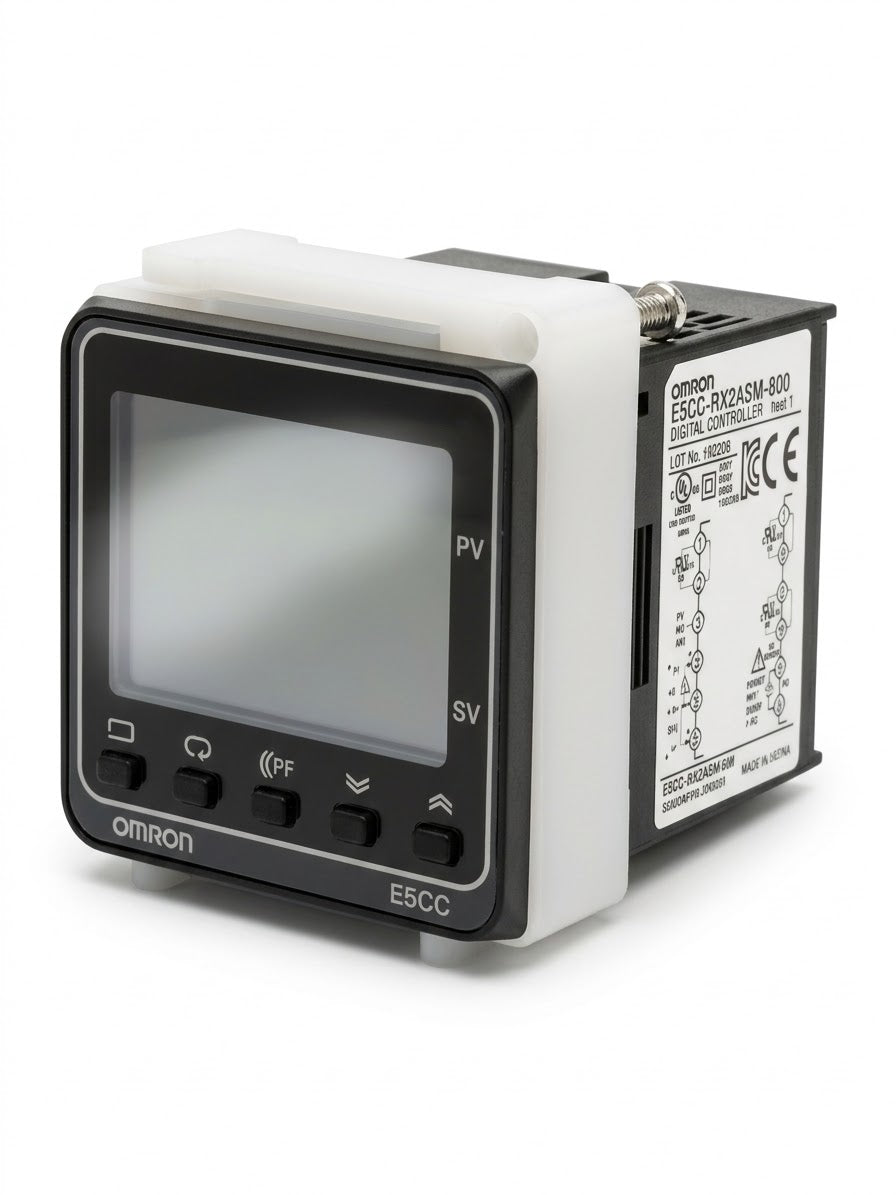

Control de temperatura digital OMRON E5CC-RX2ASM-800, salida por relevador, 100–240 VCA

Control de temperatura digital OMRON E5CC-RX2ASM-800

El OMRON E5CC-RX2ASM-800 es un controlador digital de temperatura para montaje en panel, diseñado para regular procesos térmicos industriales mediante control ON/OFF o PID con autoajuste. Su formato compacto de 48 × 48 mm y profundidad de 60 mm facilita la integración en tableros y maquinaria con espacio limitado.

Esta versión incorpora una salida principal por relevador, dos salidas auxiliares y entrada universal compatible con termopares, sensores de resistencia de platino y señales analógicas de corriente o voltaje. Su doble pantalla permite consultar simultáneamente el valor medido del proceso y el valor de ajuste.

CARACTERÍSTICAS PRINCIPALES

• Lectura clara: pantalla principal PV con caracteres blancos de 15.2 mm y pantalla secundaria SV con caracteres de 7.1 mm. Ambas son de cuatro dígitos.
• Control ON/OFF o PID: control 2-PID con autoajuste al 40 % o al 100 % y auto sintonización para adaptar la regulación al proceso.
• Entrada universal: compatible con termopares, RTD Pt100 y JPt100 y señales analógicas, mediante configuración del tipo de entrada y su escala.
• Salida principal por relevador: contacto SPST-NO, normalmente abierto, de 3 A a 250 VCA para carga resistiva. No corresponde a una salida de voltaje para SSR ni a una salida de corriente.
• Dos salidas auxiliares: configurables para alarmas. Una salida auxiliar puede asignarse al enfriamiento, con parámetros PID independientes para calentamiento y enfriamiento.
• Muestreo rápido: actualización de la medición cada 50 ms.
• Funciones de ajuste y protección: rampa del punto de ajuste, desplazamiento de entrada, filtro digital, promedio móvil, limitación de la salida manipulada, operación manual, marcha/parada y protección de parámetros.

ESPECIFICACIONES TÉCNICAS

• Marca: OMRON.
• Modelo: E5CC-RX2ASM-800.
• Serie: E5CC-800.
• Tipo: controlador digital de temperatura.
• Formato frontal: 48 × 48 mm.
• Profundidad del cuerpo: 60 mm.
• Alimentación: 100 a 240 VCA, 50/60 Hz.
• Rango de tensión de operación: 85 % a 110 % de la tensión nominal.
• Consumo máximo: 5.2 VA.
• Método de control: ON/OFF o 2-PID con autoajuste.
• Salida principal: relevador SPST-NO, normalmente abierto.
• Capacidad de la salida principal: 3 A a 250 VCA, carga resistiva.
• Carga mínima aplicable del contacto principal: 5 V, 10 mA.
• Vida eléctrica nominal del relevador principal: 100,000 operaciones bajo las condiciones especificadas por el fabricante.
• Salidas auxiliares: dos, por relevador normalmente abierto, con capacidad nominal de 3 A a 250 VCA para carga resistiva.
• Termopares compatibles: K, J, T, E, L, U, N, R, S, B, W y PL II.
• Sensores RTD compatibles: Pt100 y JPt100.
• Entradas de corriente: 4–20 mA y 0–20 mA.
• Entradas de voltaje: 1–5 V, 0–5 V y 0–10 V.
• Compatibilidad adicional: sensores infrarrojos de temperatura con los rangos y características indicados en la ficha técnica.
• Impedancia de entrada: corriente, 150 Ω máximo; voltaje, 1 MΩ mínimo.
• Periodo de muestreo: 50 ms.
• Pantallas: doble visualización PV/SV de cuatro dígitos.
• Altura de caracteres: PV de 15.2 mm y SV de 7.1 mm.
• Configuración: mediante cinco teclas frontales.
• Periodo de control: 0.1, 0.2, 0.5 o de 1 a 99 segundos.
• Peso aproximado: 120 g, únicamente el controlador; soporte de montaje de aproximadamente 10 g.
• Protección: frontal IP66, carcasa posterior IP20 y terminales IP00.
• Temperatura ambiente de operación: −10 a 55 °C, sin condensación ni formación de hielo.
• Humedad de operación: 25 % a 85 %.
• Temperatura de almacenamiento: −25 a 65 °C, sin condensación ni formación de hielo.
• Memoria: no volátil, con capacidad especificada de 1,000,000 de escrituras.

PRECISIÓN DE INDICACIÓN

• Termopares: ±0.3 % del valor indicado o ±1 °C, lo que resulte mayor, más ±1 dígito.
• RTD de platino: ±0.2 % del valor indicado o ±0.8 °C, lo que resulte mayor, más ±1 dígito.
• Señales analógicas: ±0.2 % del fondo de escala, más ±1 dígito.

Estas especificaciones corresponden a una temperatura ambiente de 23 °C. Existen excepciones según el sensor y el intervalo de medición; consultar la ficha técnica para la aplicación concreta.

APLICACIONES

Adecuado para hornos eléctricos, equipos de sellado térmico, maquinaria de empaque, sistemas de calentamiento, procesamiento de plásticos y otros equipos que requieren regulación de temperatura.

En una máquina de sellado permite visualizar la temperatura medida y la consigna al mismo tiempo, regular el calentamiento y utilizar las salidas auxiliares para señalizar desviaciones configuradas.

CONSIDERACIONES DE SELECCIÓN E INSTALACIÓN

El rango de temperatura depende del sensor y del tipo de entrada configurado. Deben verificarse la compatibilidad del sensor, el cableado y los límites de medición antes de ponerlo en servicio.

La versión E5CC-RX2ASM-800 no incorpora comunicación RS-485, entradas de evento ni detección de rotura de calentador. Estas prestaciones corresponden a otras variantes de la familia.

La capacidad de 3 A indicada corresponde a cargas resistivas. Para cargas de mayor potencia o cargas inductivas, se debe seleccionar una interfaz de potencia y protección adecuadas. La protección IP66 corresponde al frontal con montaje y sellado apropiados, no a la parte posterior ni a las terminales.

FICHA TÉCNICA

Consultar ficha técnica OMRON E5CC-800 (PDF)

CONTENIDO DEL PAQUETE

La ficha técnica indica que el controlador se suministra con adaptador de montaje Y92F-49 y junta impermeable Y92S-P8. Los accesorios que acompañan a la unidad ofrecida deben confirmarse antes de anunciarlos como incluidos. Las cubiertas de terminales y las cubiertas frontales se especifican como accesorios de compra por separado.
