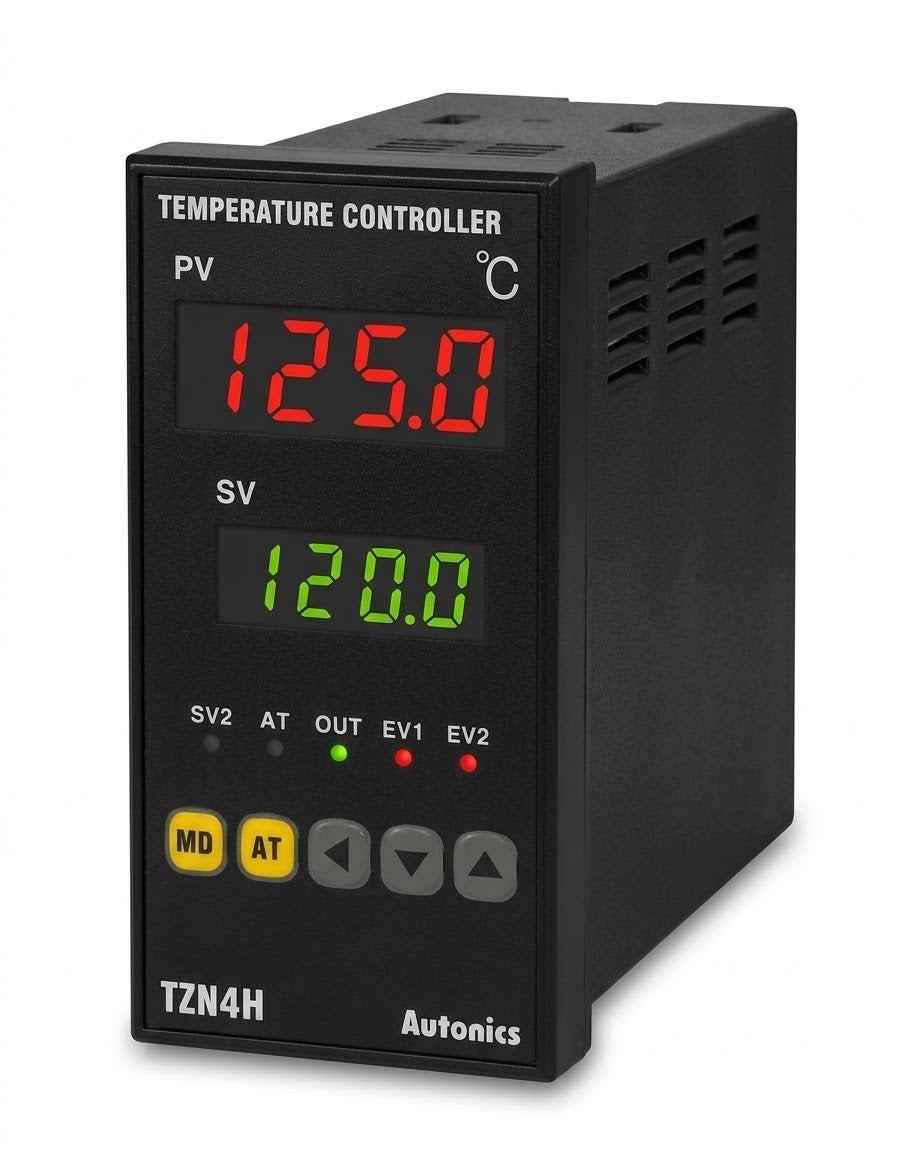

Control de Temperatura Autonics TZN4H-24R

El TZN4H-24R de Autonics es un controlador de temperatura de la serie TZN/TZ con control PID dual, diseñado para procesos industriales que exigen precisión y estabilidad. Su formato DIN W48×H96mm (tamaño H) y salida a relé lo hacen ideal para hornos, cámaras térmicas, extrusoras y líneas de proceso que requieren un control fino de temperatura.

Características principales

• Función de auto-sintonización PID dual: respuesta rápida para alcanzar el valor deseado y respuesta lenta para minimizar el sobreimpulso (overshoot)
• Alta precisión de visualización: ±0.3% del valor de fondo de escala (F.S.) de cada entrada
• Función de auto-sintonización en 2 pasos
• Función multi-entrada (13 tipos de selección): sensores de temperatura, voltaje y corriente
• Funciones de salida secundarias: LBA, SBA, 7 tipos de salida de alarma, 4 opciones de alarma, salida de transmisión de PV (DC4-20mA) y salida de comunicación RS485
• Punto decimal configurable para entradas analógicas
• Compatible con el software DAQMaster de Autonics para gestión y monitoreo de parámetros

Especificaciones técnicas

• Modelo: TZN4H-24R (tamaño H, DIN W48×H96mm, salida a relé, alimentación 100-240VAC)
• Alimentación: 100-240VAC 50/60Hz, rango permitido 90 a 110% del voltaje nominal
• Consumo de energía: Máx. 6VA
• Método de visualización: LED de 7 segmentos (PV: rojo, SV: verde)
• Tamaño de dígitos TZN4H: PV 9.8×14.2 mm, SV 8.0×10.0 mm
• Entradas admitidas: RTD (DPt100Ω, JPt100Ω, 3 hilos), Termopar TC (K, J, R, E, T, S, N, W), analógica 1-5VDC, 0-10VDC, DC4-20mA
• Precisión de visualización: F.S. ±0.3% o ± el valor mayor
• Salida de control (relé): 250VAC 3A / 30VDC 3A, 1c
• Salidas opcionales: Evento 1 (250VAC 1A 1a), Evento 2 (250VAC 1A 1a), transmisión de PV (DC4-20mA, carga máx. 600Ω), comunicación RS485
• Método de control: ON/OFF, P, PI, PD, PIDF, PIDS
• Banda proporcional (P): 0.0 a 100.0%
• Tiempo integral (I): 0 a 3,600 seg
• Tiempo derivativo (D): 0 a 3,600 seg
• Periodo de control (T): 1 a 120 seg
• Periodo de muestreo: 0.5 seg
• Ajuste LBA: 1 a 999 seg
• Rigidez dieléctrica: 2,000VAC 50/60Hz durante 1 minuto (entre entrada y terminales de alimentación)
• Vibración mecánica: 0.75 mm de amplitud, 10 a 55 Hz, 2 horas en ejes X, Y, Z
• Vida útil de salída de relé: Mínimo 10,000,000 operaciones mecánicas, 100,000 operaciones eléctricas (carga resistiva 250VAC 3A)
• Resistencia de aislamiento: Superior a 100MΩ (500VDC megger)
• Retención de memoria: Aprox. 10 años (memoria semiconductora no volátil)
• Temperatura ambiente: -10°C a 50°C (almacenamiento: -20°C a 70°C)
• Humedad ambiental: 35 a 85% HR (almacenamiento: 35 a 85% HR)
• Peso: Aprox. 351 g (232 g solo la unidad)

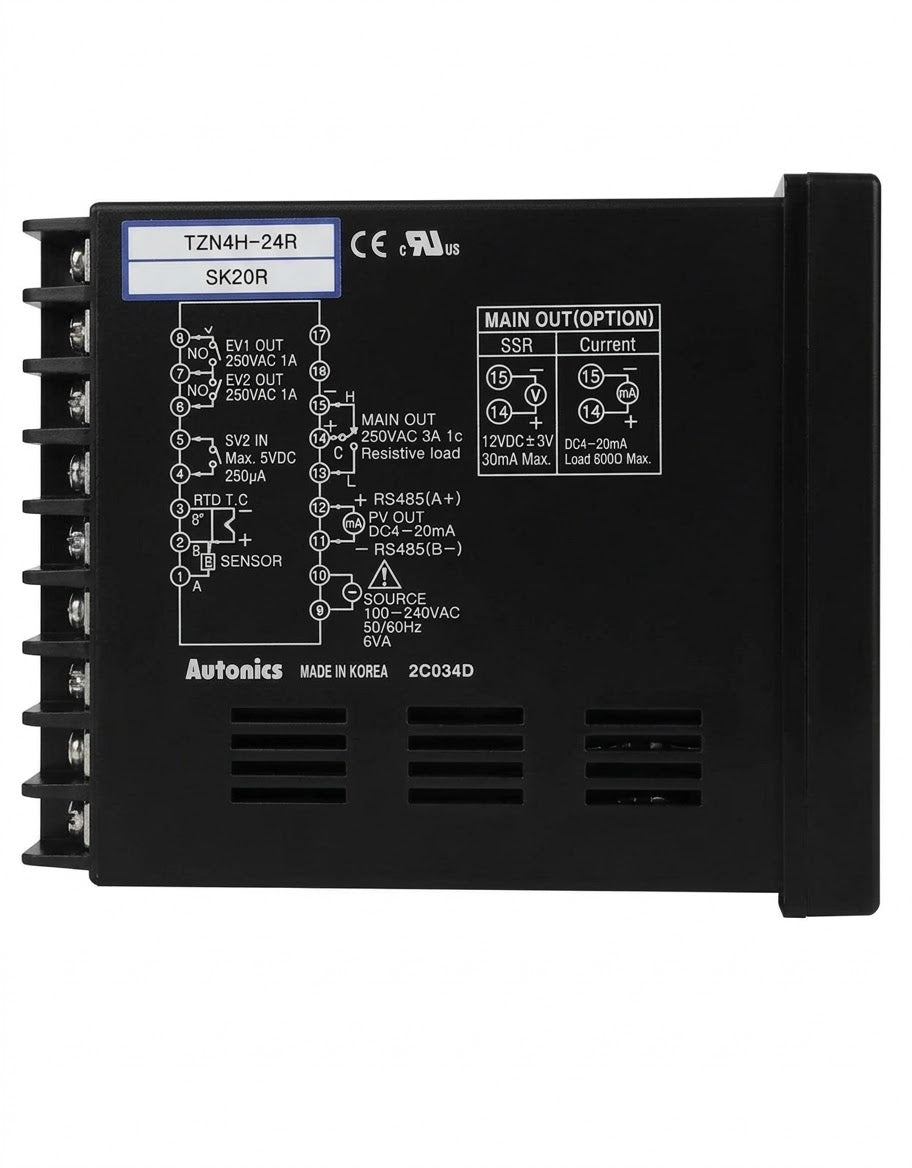

Conexiones principales

Incluye entrada para RTD (3 hilos) y termopar (TC) con cuidado de polaridad, salida principal a relé (MAIN OUT), salida de evento 1 y 2, salida de transmisión de PV en DC4-20mA y comunicación RS485 (A+/B-) para integración con sistemas de supervisión.

Aplicaciones típicas

• Control de temperatura en hornos y cámaras térmicas industriales
• Procesos de extrusión e inyección de plásticos
• Líneas de empaque y sellado térmico
• Supervisión remota de procesos vía comunicación RS485

Contamos con más de 20 años de experiencia surtiendo componentes industriales, refacciones y servicio técnico de mantenimiento y reparación para la industria mexicana. Si necesitas ayuda para elegir el controlador correcto para tu aplicación, contáctanos.

📄 Descargar hoja de datos (datasheet) TZN/TZ Series - Autonics

CONTENIDO DEL PAQUETE

• 1 x Control de temperatura Autonics TZN4H-24R
