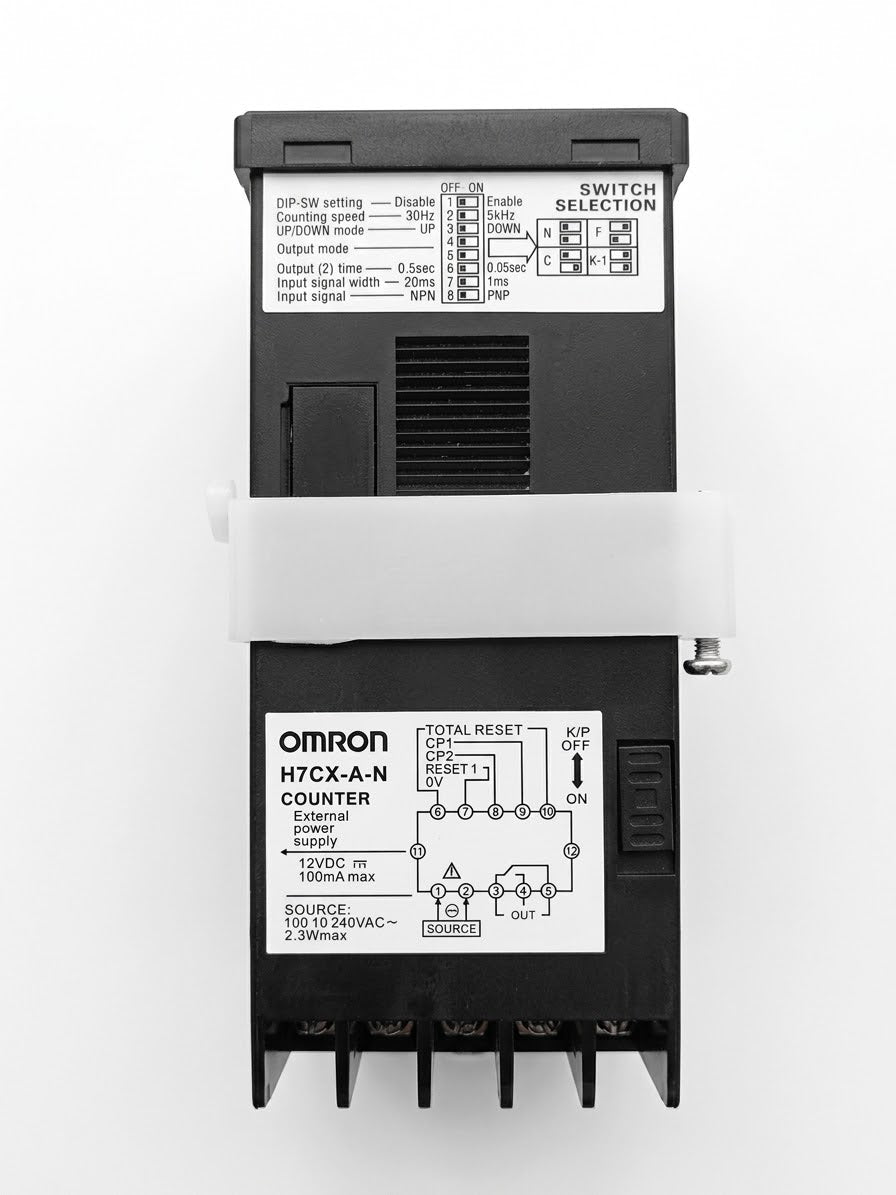

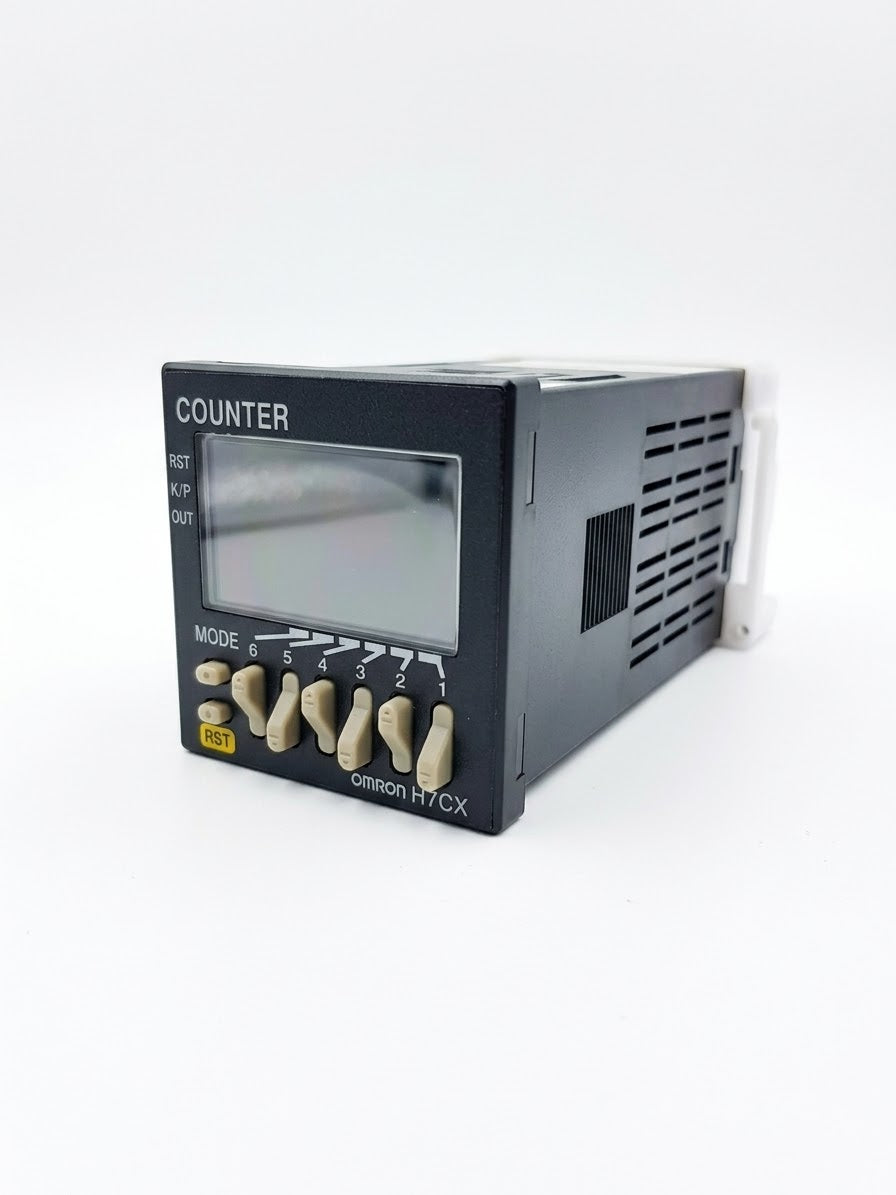

Contador digital preseleccionable OMRON H7CX-A-N, 6 dígitos, 100–240 VCA

Contador digital preseleccionable OMRON H7CX-A-N

El OMRON H7CX-A-N es un contador digital industrial de 6 dígitos diseñado para registrar pulsos y activar una salida de control al alcanzar un valor programado, según el modo de operación seleccionado. Es adecuado para conteo de piezas, ciclos de máquina, eventos y medición de longitud mediante sensores o encoders compatibles.

Esta versión cuenta con una etapa de preselección, salida por relevador SPDT, alimentación de 100 a 240 VCA y conexiones mediante terminales de tornillo. Permite trabajar como contador preseleccionable o como contador preseleccionable con totalizador, facilitando el seguimiento del conteo de trabajo y del acumulado.

CARACTERÍSTICAS PRINCIPALES

• Pantalla de lectura clara: LCD de 7 segmentos con visualización del valor actual y del valor programado. Los caracteres del conteo tienen una altura de 10 mm y pueden configurarse en rojo, verde o naranja; el valor de ajuste se muestra en verde con caracteres de 6 mm.
• Conteo ascendente, descendente y bidireccional: modos incremental, decremental y ascendente/descendente mediante señal de comando, entradas individuales o señales en cuadratura.
• Compatibilidad con señales NPN y PNP: entradas sin voltaje o con voltaje, seleccionables según el dispositivo conectado, para integración con sensores y encoders compatibles.
• Salida por relevador: contacto SPDT con capacidad nominal de 3 A a 250 VCA o 30 VCD para cargas resistivas. Su funcionamiento depende del modo de salida configurado.
• Preescalado: permite convertir pulsos en unidades de proceso mediante un factor configurable y ajuste del punto decimal.
• Protección de configuración: protección de teclas y límite superior del valor programado para reducir cambios accidentales.
• Respaldo de datos: memoria EEPROM no volátil con retención mínima de 10 años y al menos 100,000 ciclos de escritura, según la ficha técnica.

ESPECIFICACIONES TÉCNICAS

• Marca: OMRON.
• Modelo: H7CX-A-N.
• Tipo: contador digital preseleccionable.
• Número de dígitos: 6.
• Etapas de preselección: una.
• Funciones: contador preseleccionable o contador preseleccionable con totalizador.
• Alimentación: 100 a 240 VCA, 50/60 Hz.
• Rango de tensión de operación: 85 % a 110 % de la tensión nominal.
• Consumo aproximado: 9.4 VA.
• Montaje: empotrado en panel.
• Conexiones: terminales de tornillo.
• Profundidad de la carcasa: 78 mm para la versión de 100–240 VCA con terminales de tornillo.
• Rango de visualización: −99,999 a 999,999.
• Entradas: CP1, CP2, reset y reset del totalizador.
• Modos de conteo: ascendente, descendente y ascendente/descendente mediante comando, entradas individuales o cuadratura.
• Velocidad máxima de conteo seleccionable: 30 Hz o 5 kHz, con relación ON/OFF de 1:1.
• Respuesta de hasta 10 kHz: disponible bajo las condiciones específicas de entrada y configuración indicadas en la ficha técnica.
• Preescalado: 0.001 a 99.999.
• Punto decimal: ajustable en las tres posiciones de menor orden.
• Salida de control: relevador SPDT.
• Capacidad de salida: 3 A a 250 VCA o 30 VCD, carga resistiva.
• Carga mínima de referencia del contacto: 10 mA a 5 VCD.
• Tiempo de salida de un pulso: ajustable de 0.01 a 99.99 segundos.
• Restablecimiento: externo, manual o automático, según el modo de operación.
• Ancho mínimo de señal de reset: seleccionable entre 1 y 20 ms.
• Alimentación auxiliar para sensores: 12 VCD ±10 %, 100 mA.
• Entrada con voltaje: nivel alto de 4.5 a 30 VCD; nivel bajo de 0 a 2 VCD.
• Color estándar de carcasa y frontal: negro.
• Peso aproximado: 130 g, únicamente el contador.
• Temperatura de operación: −10 a 55 °C; −10 a 50 °C cuando se instala junto a otros equipos, sin hielo ni condensación.
• Humedad de operación: 25 % a 85 %.
• Temperatura de almacenamiento: −25 a 70 °C, sin hielo ni condensación.
• Protección frontal: IP66 y UL508 Type 4X para interiores, únicamente cuando se utiliza la junta impermeable Y92S-29.

APLICACIONES

Adecuado para conteo de productos en líneas de fabricación, registro de ciclos de maquinaria, control de cantidades programadas y medición de longitud mediante pulsos. Por ejemplo, puede recibir la señal de un sensor que detecta cada pieza y conmutar su salida cuando el conteo alcanza la cantidad configurada.

CONSIDERACIONES DE SELECCIÓN E INSTALACIÓN

El H7CX-A-N corresponde a la versión de una etapa, 6 dígitos y salida por relevador. No debe confundirse con el H7CX-AS-N de salida por transistor ni con las versiones AW/AU, que ofrecen funciones adicionales. Este modelo no incorpora función de tacómetro.

La capacidad del contacto indicada corresponde a cargas resistivas. Para cargas inductivas o dispositivos de mayor potencia, se debe seleccionar una interfaz y protección apropiadas. La protección IP66 aplica únicamente a la superficie frontal del panel con la junta especificada instalada.

FICHA TÉCNICA

Consultar ficha técnica OMRON H7CX-N (PDF)

CONTENIDO DEL PAQUETE

La ficha técnica indica los siguientes elementos para la versión con terminales de tornillo: contador OMRON H7CX-A-N, adaptador de montaje empotrado, junta impermeable y cubierta de terminales. Los accesorios que acompañan a la unidad ofrecida deben confirmarse antes de anunciar el paquete completo.
