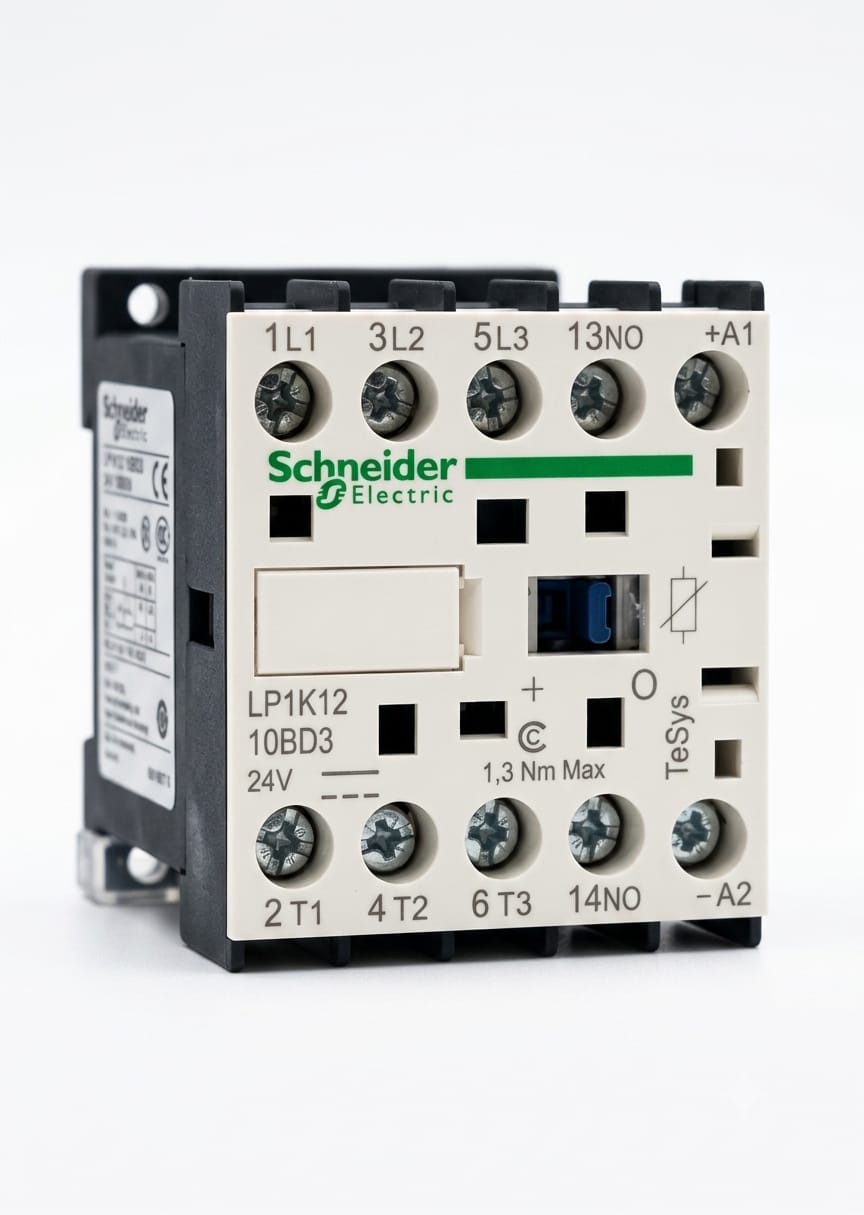

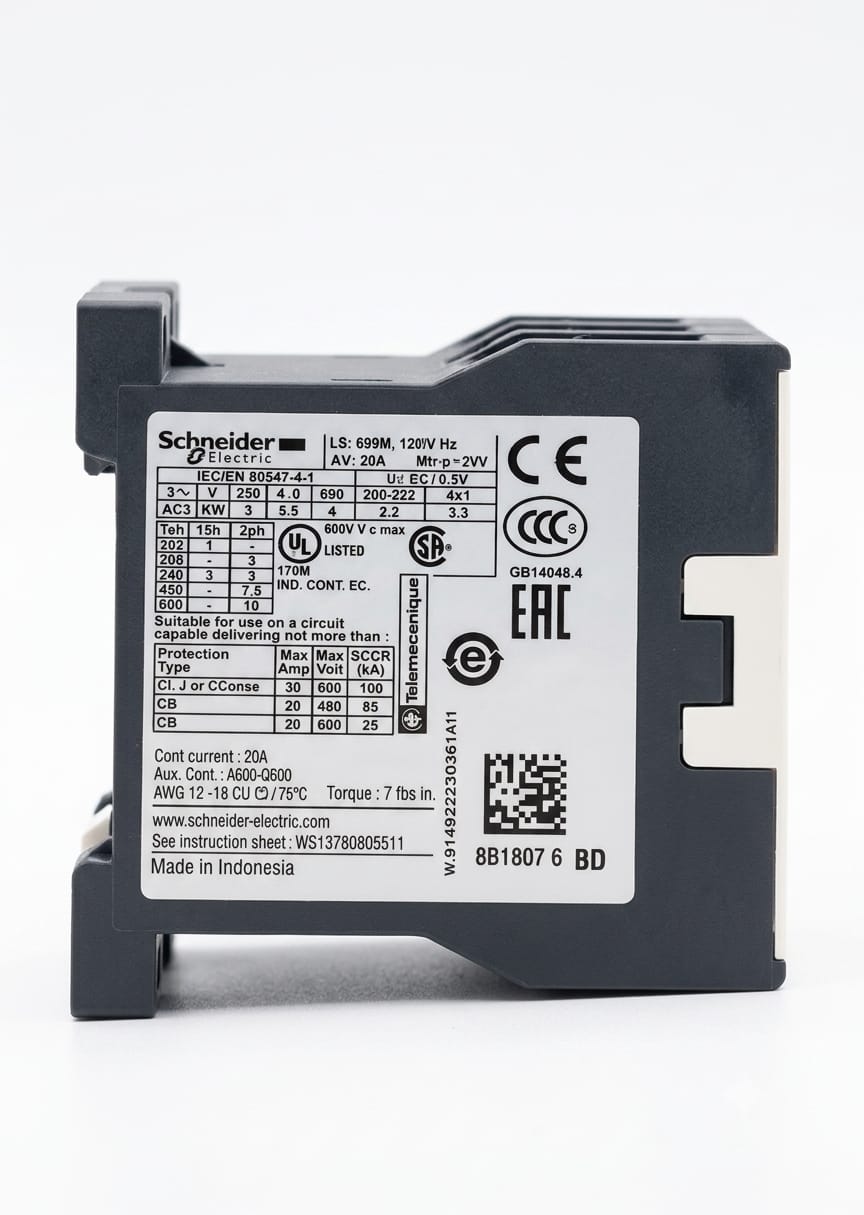

Contactor Schneider Electric TeSys K LP1K1210BD3 | 12 A | Bobina 24 VDC | 3 Polos

El Schneider Electric LP1K1210BD3 es un minicontactor de potencia de la familia TeSys K, diseñado para el control y maniobra de motores eléctricos en aplicaciones industriales, sistemas de automatización, infraestructura y edificios.

Cuenta con 3 contactos principales normalmente abiertos (3 NO) y una corriente de empleo de 12 A en categoría AC-3/AC-3e, con una tensión de empleo de hasta 440 V AC. Incorpora una bobina de control de 24 VDC, 1 contacto auxiliar normalmente abierto (1 NO) y un dispositivo de supresión integrado, ayudando a proteger el circuito de control frente a sobretensiones generadas durante la conmutación de la bobina.

Gracias a su diseño compacto, el LP1K1210BD3 es ideal para instalaciones donde se requiere optimizar el espacio dentro del tablero eléctrico, manteniendo un control confiable de motores y otras cargas industriales.

Características

• Marca: Schneider Electric
• Serie: TeSys K
• Modelo: LP1K1210BD3
• Tipo: Minicontactor de potencia
• Número de polos: 3
• Contactos principales: 3 NO (normalmente abiertos)
• Corriente de empleo: 12 A (AC-3 / AC-3e)
• Tensión de empleo: Hasta 440 V AC
• Voltaje de bobina: 24 VDC
• Tipo de circuito de control: Corriente directa (DC)
• Contacto auxiliar integrado: 1 NO
• Dispositivo de supresión: Integrado
• Categoría de utilización: AC-3 / AC-3e
• Configuración: No reversible
• Conexión: Terminales de tornillo
• Aplicación: Control y maniobra de motores eléctricos
• Uso: Industrial, infraestructura, edificios y sistemas de automatización

La variante BD3 se distingue por incorporar un dispositivo de supresión en el circuito de la bobina, una característica especialmente útil en sistemas de automatización y circuitos electrónicos de control.

Distribución de terminales

Contactos principales

• 1/L1 → 2/T1
• 3/L2 → 4/T2
• 5/L3 → 6/T3

Bobina de control

• A1: Alimentación de bobina
• A2: Alimentación de bobina
• Tensión de bobina: 24 VDC

Contacto auxiliar

• 13–14: Normalmente Abierto (NO)

El contacto auxiliar integrado puede utilizarse para funciones de señalización, enclavamiento y diferentes circuitos de automatización y control.

Aplicaciones

• Arranque y paro de motores trifásicos.
• Tableros eléctricos industriales.
• Sistemas de automatización y control.
• Sistemas controlados mediante PLC.
• Bombas y sistemas de bombeo.
• Ventiladores.
• Sistemas HVAC.
• Bandas transportadoras.
• Maquinaria industrial.
• Infraestructura y sistemas eléctricos de edificios.
• Aplicaciones donde se requiere un contactor compacto.
• Circuitos de control electrónico donde resulta conveniente contar con supresión integrada.

Contenido del paquete

1 × Contactor Schneider Electric TeSys K LP1K1210BD3 – 12 A – Bobina 24 VDC.

Documentación técnica

📄 Descargar Datasheet – Schneider Electric LP1K1210BD3 (PDF)
