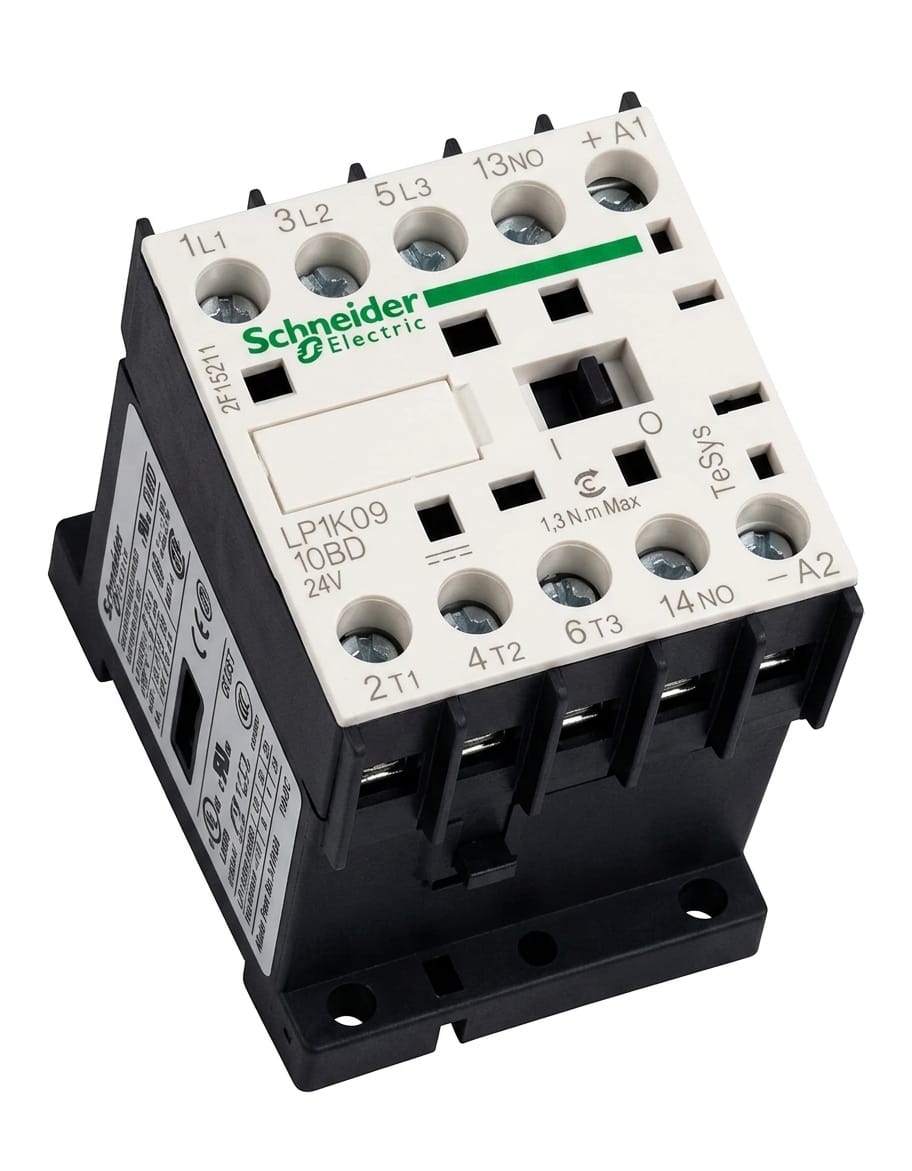

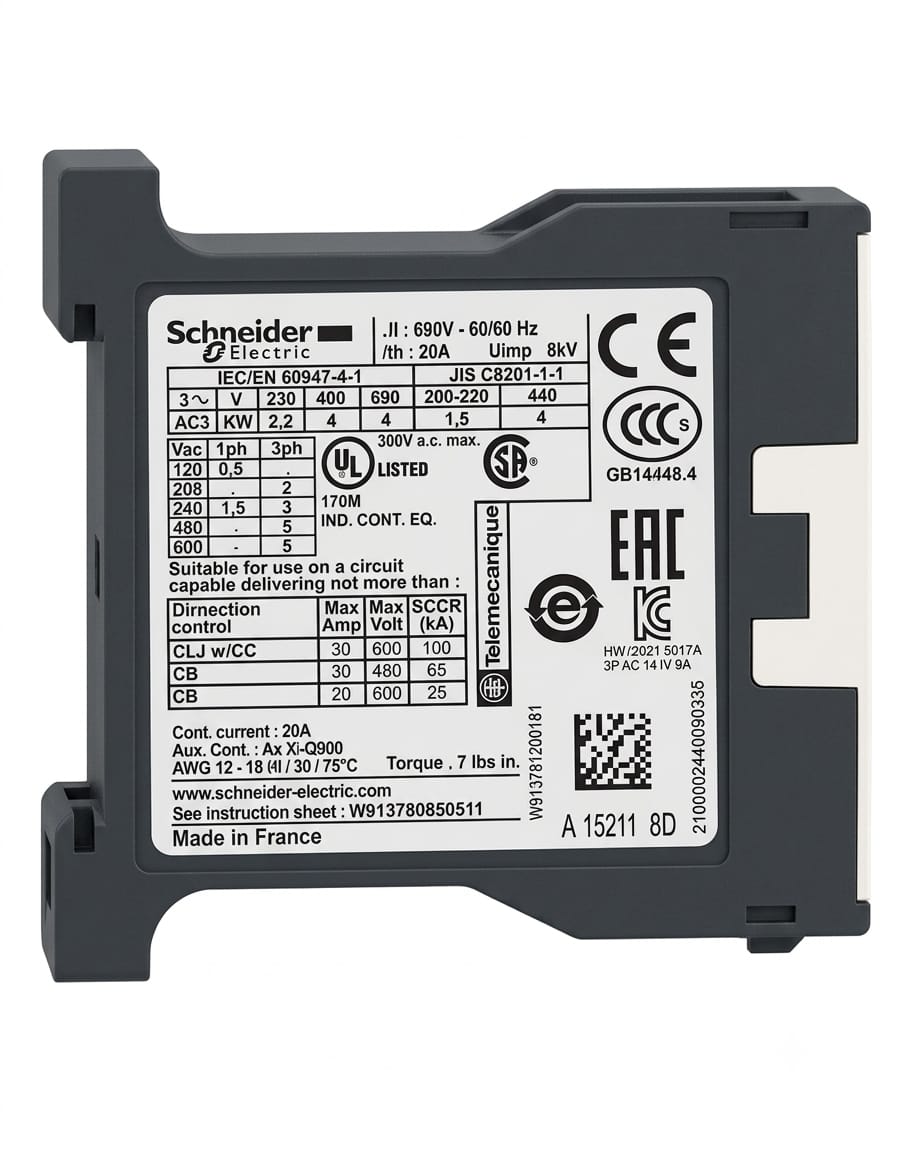

Contactor Schneider Electric TeSys K LP1K0910BD | 9 A | Bobina 24 VDC | 3 Polos
Contactor Schneider Electric TeSys K LP1K0910BD | 9 A | Bobina 24 VDC | 3 Polos
El Schneider Electric LP1K0910BD es un minicontactor de potencia de la familia TeSys K, diseñado para el control y maniobra de motores eléctricos en aplicaciones industriales, sistemas de automatización, infraestructura y edificios.
Cuenta con 3 contactos principales normalmente abiertos (3 NO) y una corriente de empleo de 9 A en categoría AC-3/AC-3e, con una tensión de empleo de hasta 440 V AC. Incorpora una bobina de control de 24 VDC y 1 contacto auxiliar normalmente abierto (1 NO), facilitando su integración en sistemas de control y automatización.
Gracias a su diseño compacto, es ideal para instalaciones donde se requiere optimizar el espacio dentro del tablero eléctrico sin sacrificar confiabilidad y desempeño.
Características
- Marca: Schneider Electric
- Serie: TeSys K
- Modelo: LP1K0910BD
- Tipo: Minicontactor de potencia
- Número de polos: 3
- Contactos principales: 3 NO (normalmente abiertos)
- Corriente de empleo: 9 A (AC-3 / AC-3e)
- Tensión de empleo: Hasta 440 V AC
- Voltaje de bobina: 24 VDC
- Tipo de circuito de control: Corriente directa (DC)
- Contacto auxiliar integrado: 1 NO
- Categoría de utilización: AC-3 / AC-3e
- Potencia de motor: Hasta 4 kW a 400 V
- Configuración: No reversible
- Conexión: Terminales mediante abrazadera de tornillo
- Montaje: Riel DIN o montaje en panel
- Aplicación: Control y maniobra de motores eléctricos
- Uso: Industrial, infraestructura, edificios y sistemas de automatización
Su formato compacto, de aproximadamente 45 mm de ancho, permite integrarlo fácilmente en tableros eléctricos con espacio limitado.
Distribución de terminales
Contactos principales
- 1/L1 → 2/T1
- 3/L2 → 4/T2
- 5/L3 → 6/T3
Bobina de control
- A1: Alimentación de bobina
- A2: Alimentación de bobina
- Tensión de bobina: 24 VDC
Contacto auxiliar
- 13–14: Normalmente Abierto (NO)
El contacto auxiliar integrado permite utilizar el contactor en circuitos de señalización, enclavamiento y diferentes sistemas de control.
Aplicaciones
- Arranque y paro de motores trifásicos.
- Tableros eléctricos industriales.
- Sistemas de automatización y control.
- Sistemas controlados mediante PLC.
- Bombas y sistemas de bombeo.
- Ventiladores.
- Sistemas HVAC.
- Bandas transportadoras.
- Maquinaria industrial.
- Infraestructura y sistemas eléctricos de edificios.
- Aplicaciones donde se requiere un contactor compacto.
Contenido del paquete
1 × Contactor Schneider Electric TeSys K LP1K0910BD – 9 A – Bobina 24 VDC.
Documentación técnica
📄 Descargar Datasheet – Schneider Electric LP1K0910BD (PDF)
