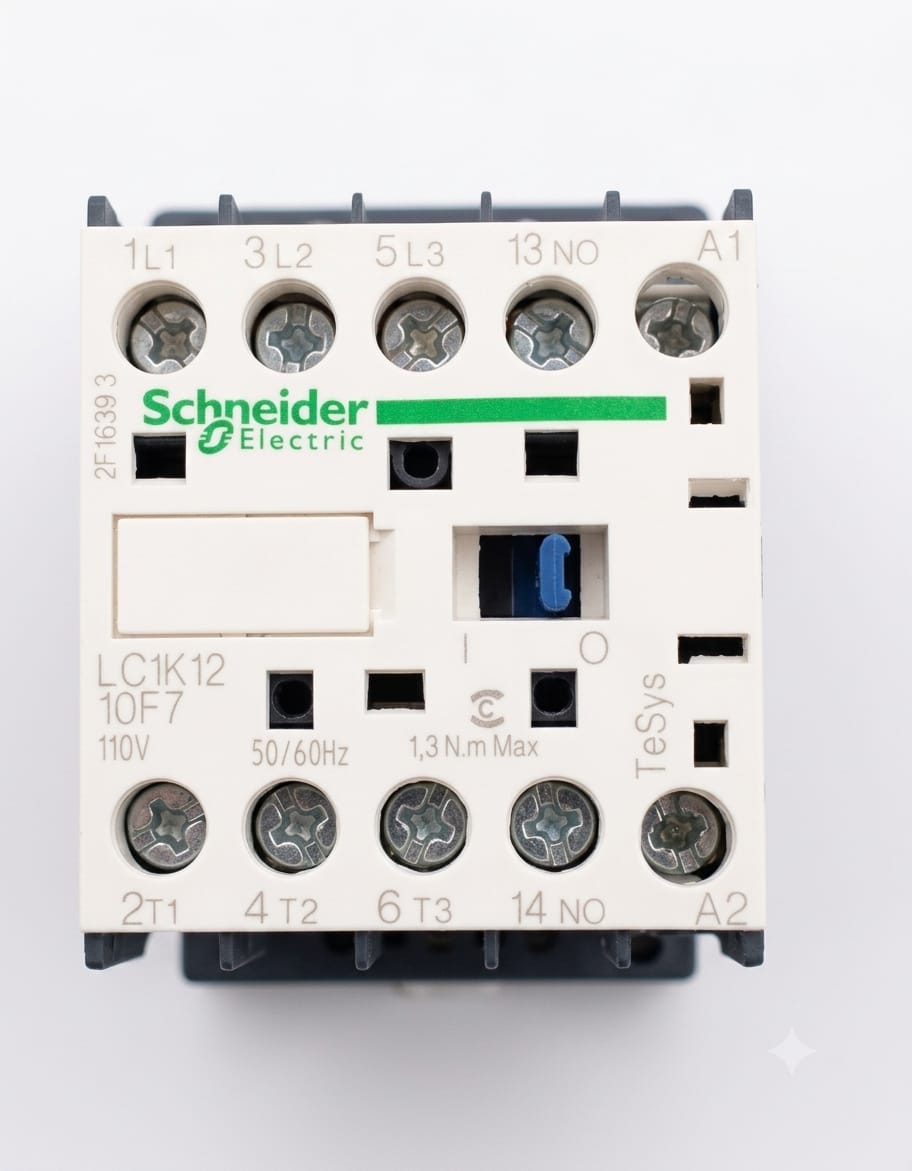

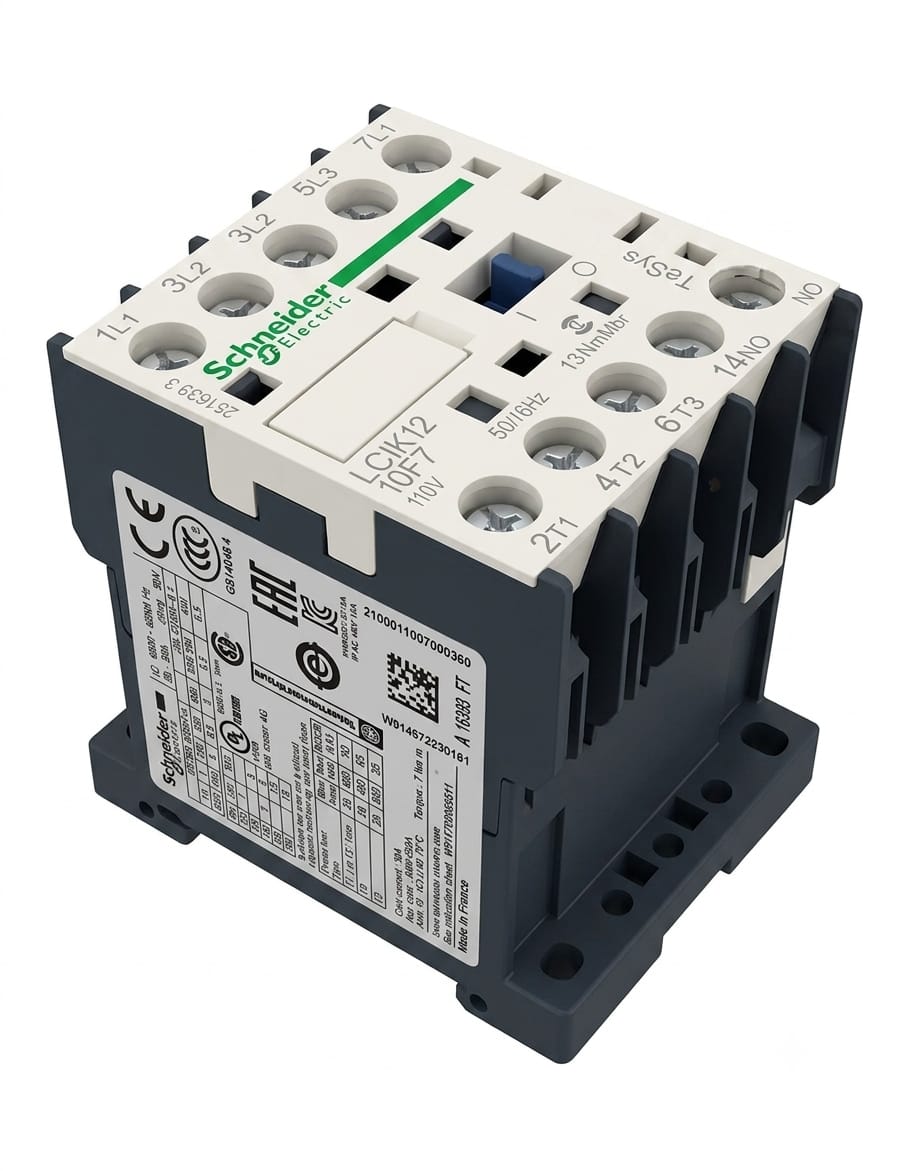

Contactor Schneider Electric TeSys K LC1K1210F7 | 12 A | Bobina 110 VAC | 3 Polos

El Schneider Electric LC1K1210F7 es un minicontactor de potencia de la familia TeSys K, diseñado para el control y maniobra de motores eléctricos y cargas en aplicaciones industriales, sistemas de automatización, infraestructura y edificios.

Cuenta con 3 contactos principales normalmente abiertos (3 NO) y una corriente de empleo de 12 A en categoría AC-3, para tensiones de hasta 440 V AC. Incorpora una bobina de control de 110 VAC a 50/60 Hz y 1 contacto auxiliar normalmente abierto (1 NO), facilitando su integración en circuitos de control y automatización.

Su diseño compacto permite instalarlo en tableros eléctricos con espacio limitado, ofreciendo una solución confiable para el control de motores, bombas, ventiladores y diferentes equipos industriales.

Características

• Marca: Schneider Electric
• Serie: TeSys K
• Modelo: LC1K1210F7
• Tipo: Minicontactor de potencia
• Número de polos: 3
• Contactos principales: 3 NO (normalmente abiertos)
• Corriente de empleo: 12 A a ≤ 440 V AC (AC-3)
• Corriente de empleo AC-1: 20 A a ≤ 440 V AC (hasta 50 °C)
• Tensión nominal del circuito de potencia: Hasta 690 V AC, 50/60 Hz
• Voltaje de bobina: 110 VAC
• Frecuencia de bobina: 50/60 Hz
• Tipo de circuito de control: Corriente alterna (AC)
• Contacto auxiliar integrado: 1 NO
• Categorías de utilización: AC-1 / AC-3 / AC-4
• Potencia de motor: 3 kW a 220–230 V AC
• Potencia de motor: 5.5 kW a 380–440 V AC
• Configuración: No reversible
• Conexión: Terminales de tornillo
• Aplicación: Control y maniobra de motores eléctricos
• Uso: Industrial, infraestructura, edificios y sistemas de automatización

Distribución de terminales

Contactos principales

• 1/L1 → 2/T1
• 3/L2 → 4/T2
• 5/L3 → 6/T3

Bobina de control

• A1: Alimentación de bobina
• A2: Alimentación de bobina
• Tensión: 110 VAC – 50/60 Hz

Contacto auxiliar

• 13–14: Normalmente Abierto (NO)

El contacto auxiliar integrado puede utilizarse para funciones de señalización, enclavamiento y diferentes circuitos de automatización y control.

Aplicaciones

• Arranque y paro de motores trifásicos.
• Tableros eléctricos industriales.
• Sistemas de automatización y control.
• Sistemas controlados mediante PLC.
• Bombas y sistemas de bombeo.
• Ventiladores.
• Sistemas HVAC.
• Bandas transportadoras.
• Maquinaria industrial.
• Infraestructura y sistemas eléctricos de edificios.
• Aplicaciones donde se requiere un contactor compacto.

Contenido del paquete

1 × Contactor Schneider Electric TeSys K LC1K1210F7 – 12 A – Bobina 110 VAC.

Documentación técnica

📄 Descargar Datasheet – Schneider Electric LC1K1210F7 (PDF)

¿Buscas otro modelo de contactor Schneider Electric, guardamotor o componente para automatización? Escríbenos por WhatsApp y con gusto te ayudaremos a encontrar el equipo que necesitas.
