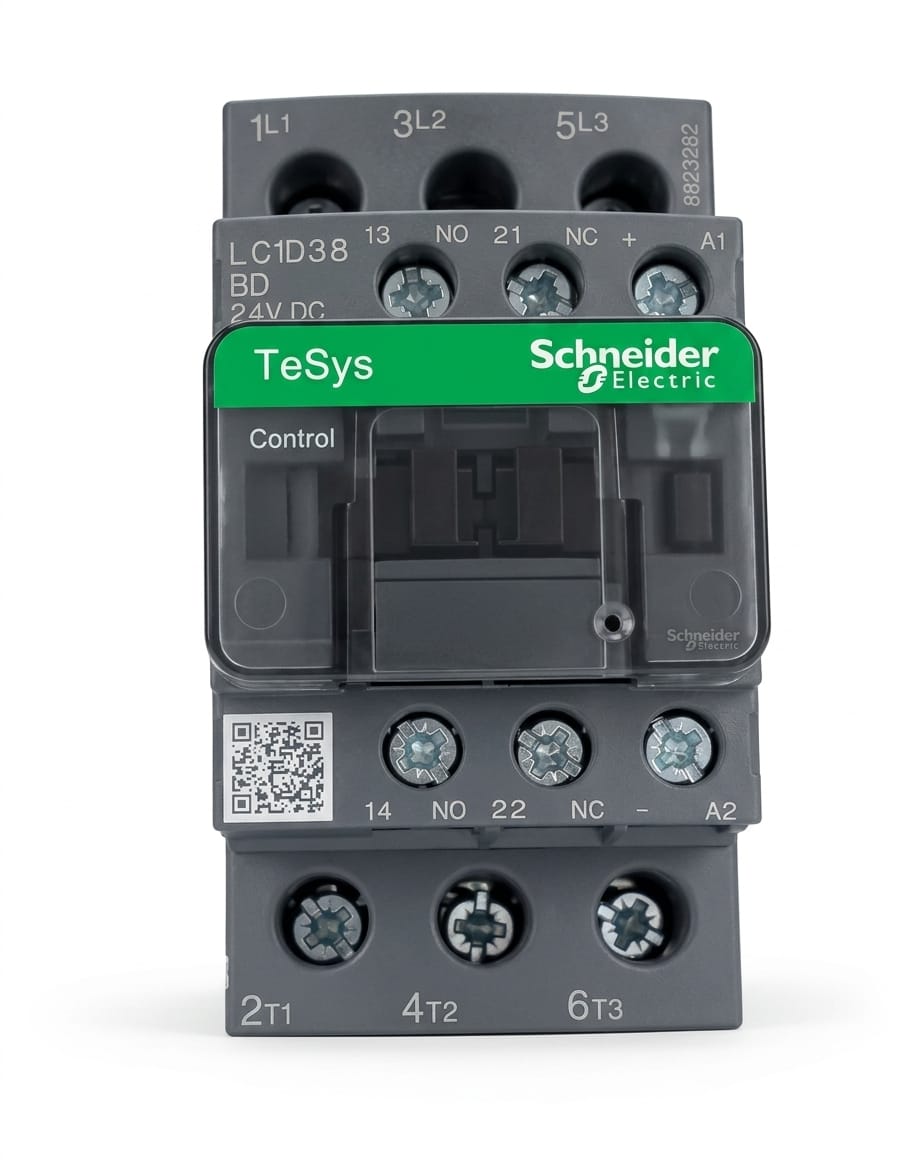

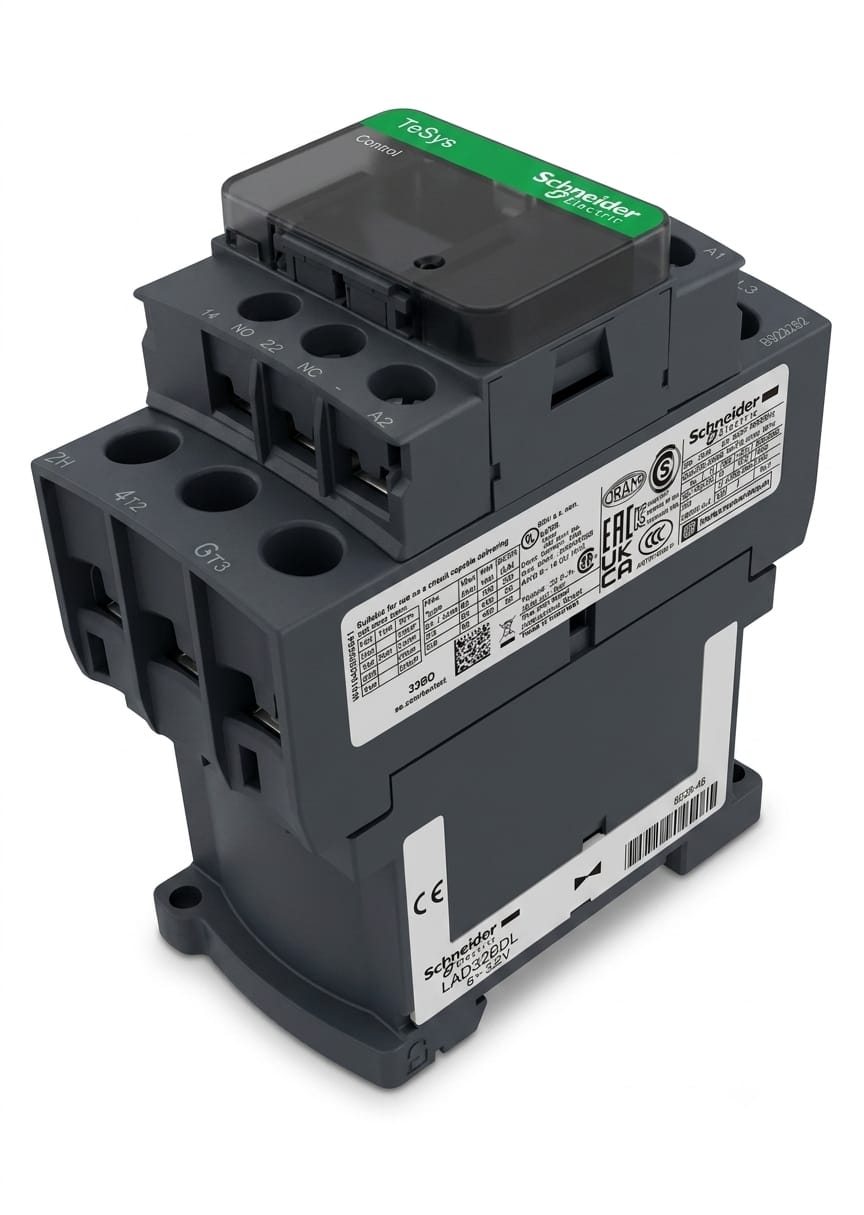

Contactor Schneider Electric LC1D38BD 3 Polos 38A 24VDC

Descripción

Contactor electromagnético tripolar Schneider Electric modelo LC1D38BD, con corriente nominal de 38A y bobina de control en corriente continua de 24VDC. Perteneciente a la serie TeSys D de Schneider Electric, el LC1D38BD está diseñado para la conmutación y protección de cargas trifásicas en sistemas de automatización y control industrial. Su bobina DC lo hace directamente compatible con salidas de PLC y controladores de 24VDC, eliminando la necesidad de transformadores intermedios.

Características Técnicas

• Marca: Schneider Electric
• Modelo: LC1D38BD
• Serie: TeSys D
• Tipo: Contactor electromagnético tripolar
• Corriente nominal (Ie): 38A @ AC-3 (400V)
• Tensión de bobina: 24VDC
• Categoría de empleo: AC-3 (motores de jaula de ardilla) / AC-1 (cargas resistivas)
• Potencia máxima conmutable: ~18.5 kW / 400V (AC-3)
• Polos principales: 3 NA (normalmente abiertos)
• Contactos auxiliares integrados: 1 NA + 1 NC
• Tensión de aislamiento (Ui): 690V
• Tensión de impulso (Uimp): 6 kV
• Frecuencia de maniobras: Hasta 1,200 op/h (eléctrico)
• Vida eléctrica: ≥ 1,000,000 operaciones (AC-3)
• Vida mecánica: ≥ 10,000,000 operaciones
• Grado de protección: IP20
• Montaje: Riel DIN 35mm / tornillo
• Temperatura de operación: -5°C a +60°C
• Normas: IEC/EN 60947-4-1

Distribución de Terminales

• Terminales de potencia (entrada): L1, L2, L3
• Terminales de potencia (salida): T1, T2, T3
• Contacto auxiliar NA: 13 – 14
• Contacto auxiliar NC: 21 – 22
• Bobina de control: A1 (+) – A2 (–)

Bobina de Control

• Tensión nominal: 24VDC
• Rango de operación: 20 – 28VDC (85%–110% Uc)
• Consumo en cierre (inrush): ~70W (típico)
• Consumo en retención (holding): ~5W (típico)
• Polaridad: A1 = positivo (+), A2 = negativo (–)
• Compatible con: Salidas digitales de PLC, relés de estado sólido, módulos de control 24VDC
• Recomendación: Instalar diodo de rueda libre o varistor en paralelo con la bobina para protección contra transitorios

Aplicaciones

• Arranque directo de motores trifásicos hasta 18.5 kW
• Control de bombas, compresores y ventiladores industriales
• Tableros de distribución y centros de control de motores (MCC)
• Sistemas de automatización con control PLC 24VDC
• Conmutación de cargas resistivas e inductivas en entornos industriales

Contenido del Paquete

• 1 × Contactor Schneider Electric LC1D38BD (3 polos, 38A, 24VDC)
• 1 × Hoja de instrucciones / guía de instalación

Nota: El relé de sobrecarga, bloques de contactos auxiliares adicionales y accesorios de montaje se venden por separado.

Documentación Técnica

📄 Descargar Datasheet — Schneider Electric TeSys D LC1D38BD (PDF)
