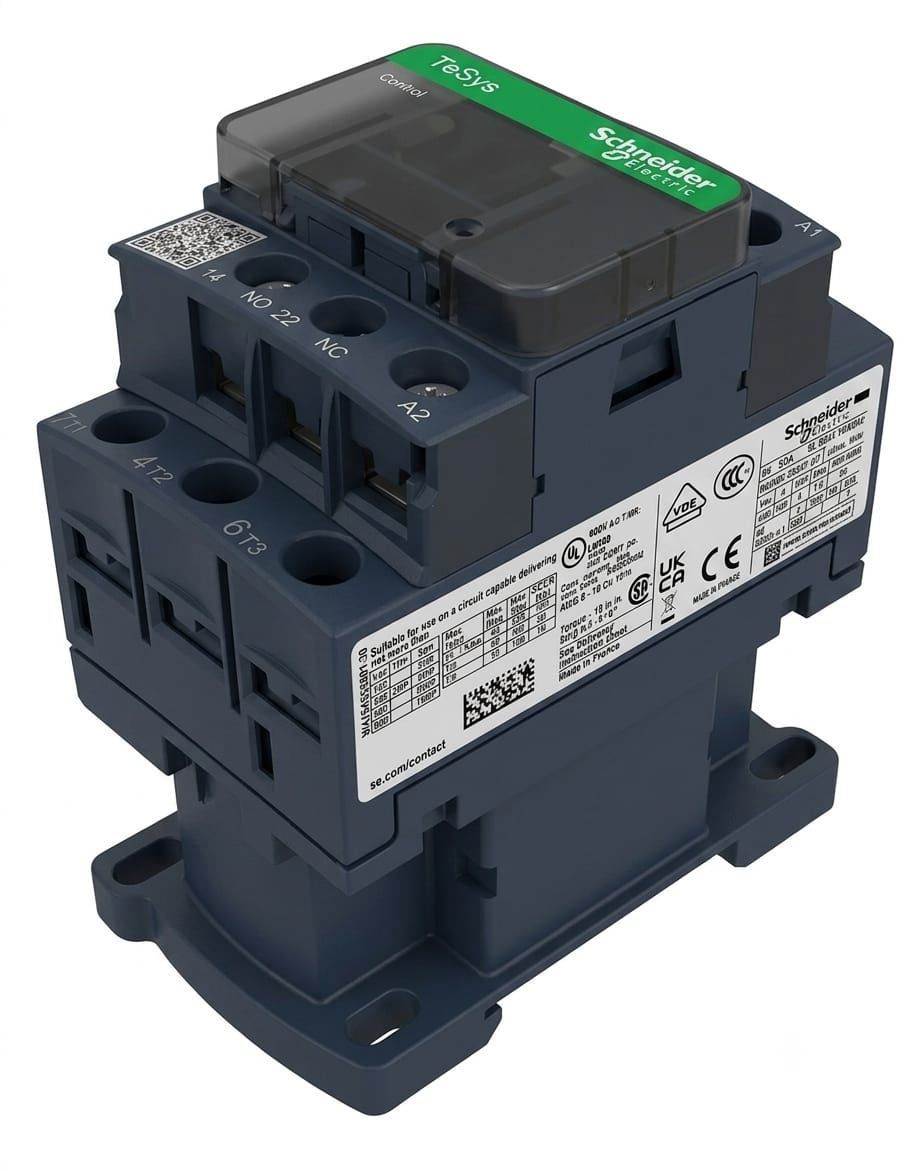

Contactor LC1D32F7 32A 110V Schneider Electric
$ 2,542.00
Descripción General
El Contactor Schneider Electric LC1D32F7 es un dispositivo de maniobra electromagnética de la serie TeSys D, diseñado para el arranque, paro y control de motores eléctricos trifásicos y cargas resistivas en aplicaciones industriales. Con una corriente nominal de 32 A y bobina de control a 110 V CA (50/60 Hz), ofrece alta confiabilidad, larga vida útil mecánica y eléctrica, y fácil integración en tableros de control.
Características Técnicas
- Referencia: LC1D32F7
- Serie: TeSys D
- Corriente nominal (AC-3): 32 A
- Potencia nominal del motor (400 V / 440 V): 15 kW / 18.5 kW
- Tensión de aislamiento: 690 V
- Tensión de empleo máxima: 690 V CA
- Categoría de empleo: AC-3 (motores de jaula de ardilla)
- Grado de protección: IP20 (sin cubierta) / IP40 (con cubierta)
- Temperatura de funcionamiento: -5 °C a +60 °C
- Vida útil mecánica: 10 millones de maniobras
- Vida útil eléctrica (AC-3): 1 millón de maniobras
- Montaje: Riel DIN 35 mm o tornillo
- Normas: IEC/EN 60947-4-1, UL, CSA
Contactos Principales
- Número de polos: 3 (trifásico)
- Corriente nominal: 32 A
- Categoría de empleo: AC-3 / AC-4
- Terminales: L1/T1, L2/T2, L3/T3
- Sección de cable admisible: 1.5 – 16 mm²
- Par de apriete: 2.5 N·m
Bobina de Control
- Referencia de bobina: F7
- Tensión nominal de la bobina: 110 V CA
- Frecuencia: 50/60 Hz
- Rango de tensión de operación: 85 – 110% de la tensión nominal (93.5 V – 121 V)
- Consumo en cierre: ~70 VA
- Consumo en retención: ~7 VA
- Terminales de bobina: A1 / A2
Contactos Auxiliares
- Incluidos de fábrica: 1 NA + 1 NC
- Corriente nominal auxiliar: 10 A
- Ampliación: Compatible con bloques auxiliares adicionales de la serie TeSys D (LA1D…)
Aplicaciones
- Arranque directo y paro de motores eléctricos trifásicos
- Control de bombas, compresores, ventiladores y bandas transportadoras
- Automatización de maquinaria industrial y líneas de producción
- Tableros de distribución y control en plantas industriales
- Sistemas de arranque estrella-triángulo (en combinación con otros contactores)
- Control de cargas resistivas y capacitivas
Contenido del Paquete
- 1 × Contactor LC1D32F7 (3 polos, 32 A, bobina 110 V CA)
- 1 × Bloque de contactos auxiliares integrado (1 NA + 1 NC)
- Documentación técnica / hoja de instrucciones
Datasheet
📄 Descargar Datasheet Oficial — Schneider Electric TeSys D LC1D32F7 (PDF)
