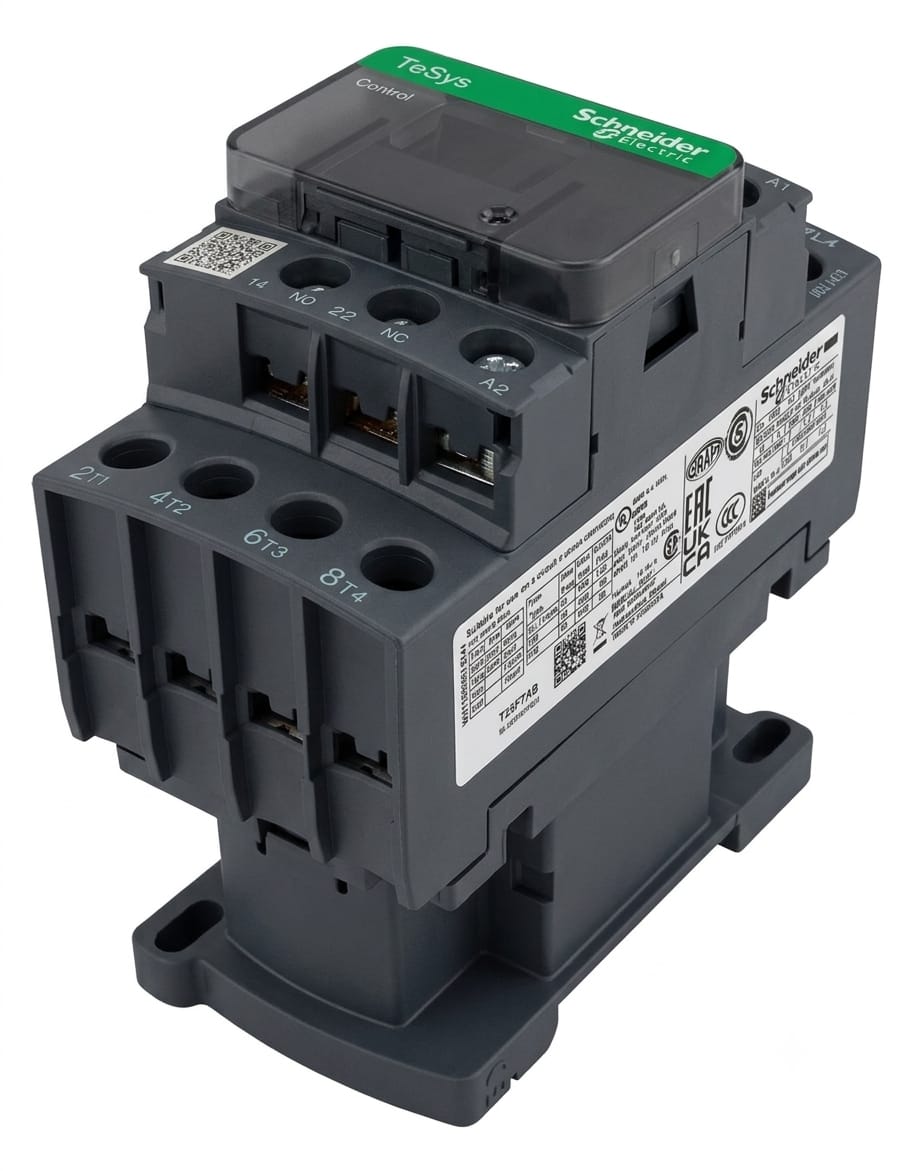

Contactor 4 Polos LC1DT25M7 25A 220V Schneider Electric

Descripción General

El Contactor Schneider Electric LC1DT25M7 es un dispositivo de maniobra electromagnética de 4 polos de la serie TeSys D, diseñado para el control de cargas trifásicas y monofásicas que requieren conmutación simultánea de cuatro circuitos. Con una corriente nominal de 25 A y bobina de control a 220 V CA (50/60 Hz), es ideal para aplicaciones de automatización industrial, control de motores con neutro conmutado y sistemas de transferencia de energía.

Características Técnicas

• Referencia: LC1DT25M7
• Serie: TeSys D
• Número de polos: 4 (tetrapolos)
• Corriente nominal (AC-1): 25 A
• Corriente nominal (AC-3, 3 polos): 25 A
• Potencia nominal del motor (400 V): 11 kW
• Tensión de aislamiento: 690 V
• Tensión de empleo máxima: 690 V CA
• Categoría de empleo: AC-1 / AC-3
• Grado de protección: IP20 (sin cubierta) / IP40 (con cubierta)
• Temperatura de funcionamiento: -5 °C a +60 °C
• Vida útil mecánica: 10 millones de maniobras
• Vida útil eléctrica (AC-1): 1 millón de maniobras
• Montaje: Riel DIN 35 mm o tornillo
• Normas: IEC/EN 60947-4-1, UL, CSA

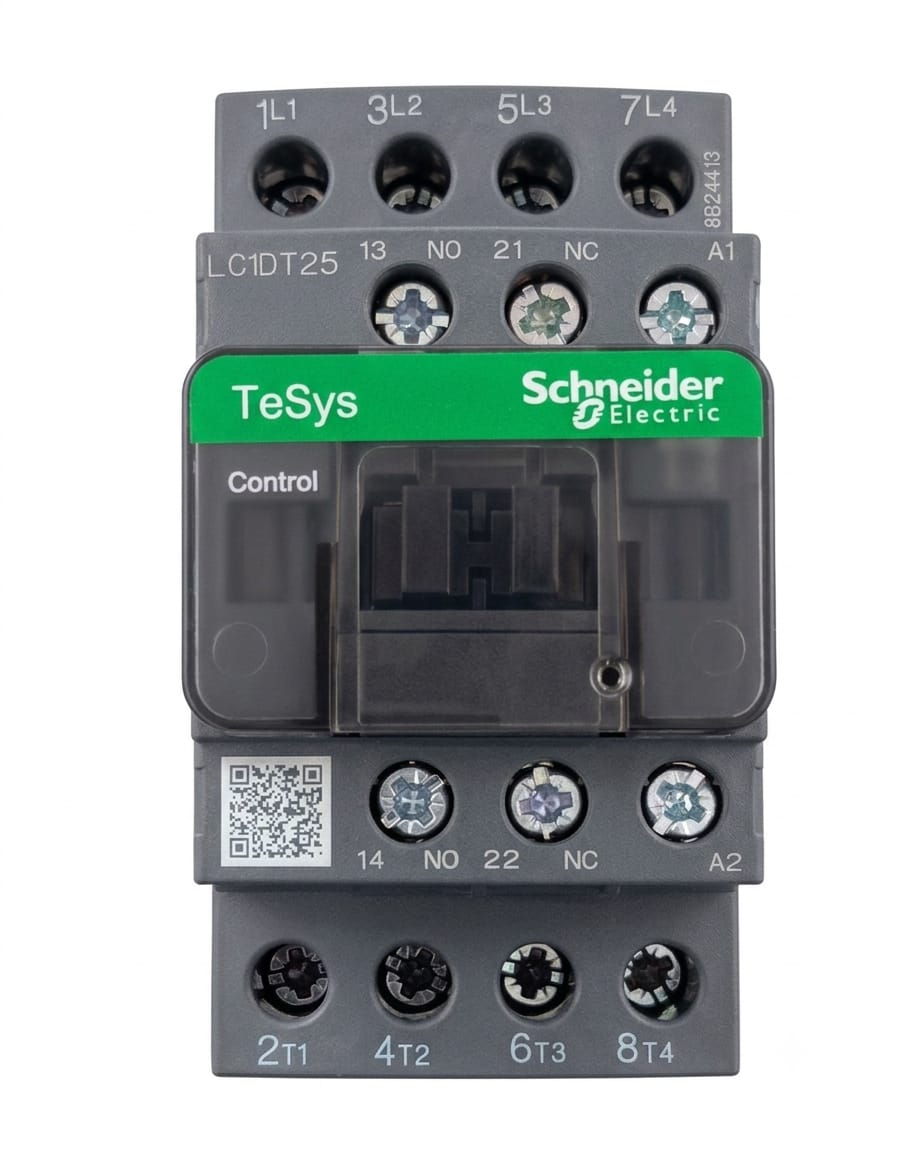

Distribución de Contactos y Terminales

• Polos principales: 4 NA (normalmente abiertos)
• Terminales de potencia: 1L1/2T1 — 3L2/4T2 — 5L3/6T3 — 7L4/8T4
• Corriente nominal por polo: 25 A
• Sección de cable admisible: 1.5 – 16 mm²
• Par de apriete terminales: 2.5 N·m
• Contactos auxiliares integrados: 1 NA + 1 NC
• Terminales auxiliares: 13/14 (NA) — 21/22 (NC)
• Corriente nominal auxiliar: 10 A
• Ampliación: Compatible con bloques auxiliares TeSys D (LA1D…)

Bobina de Control

• Referencia de bobina: M7
• Tensión nominal de la bobina: 220 V CA
• Frecuencia: 50/60 Hz
• Rango de tensión de operación: 85 – 110% de la tensión nominal (187 V – 242 V)
• Consumo en cierre: ~70 VA
• Consumo en retención: ~7 VA
• Terminales de bobina: A1 / A2

Aplicaciones

• Control de motores eléctricos con conmutación del neutro (4 hilos)
• Sistemas de transferencia automática y conmutación de fuentes de energía
• Control de cargas resistivas trifásicas y monofásicas de alta potencia
• Automatización de maquinaria industrial con circuitos de 4 conductores
• Tableros de distribución y control en plantas industriales
• Aplicaciones de calefacción industrial, hornos y resistencias
• Sistemas de iluminación industrial con control centralizado

Contenido del Paquete

• 1 × Contactor LC1DT25M7 (4 polos, 25 A, bobina 220 V CA)
• 1 × Bloque de contactos auxiliares integrado (1 NA + 1 NC)
• Documentación técnica / hoja de instrucciones

Datasheet

📄 Descargar Datasheet Oficial — Schneider Electric TeSys D LC1DT25M7 (PDF)
